PRISM

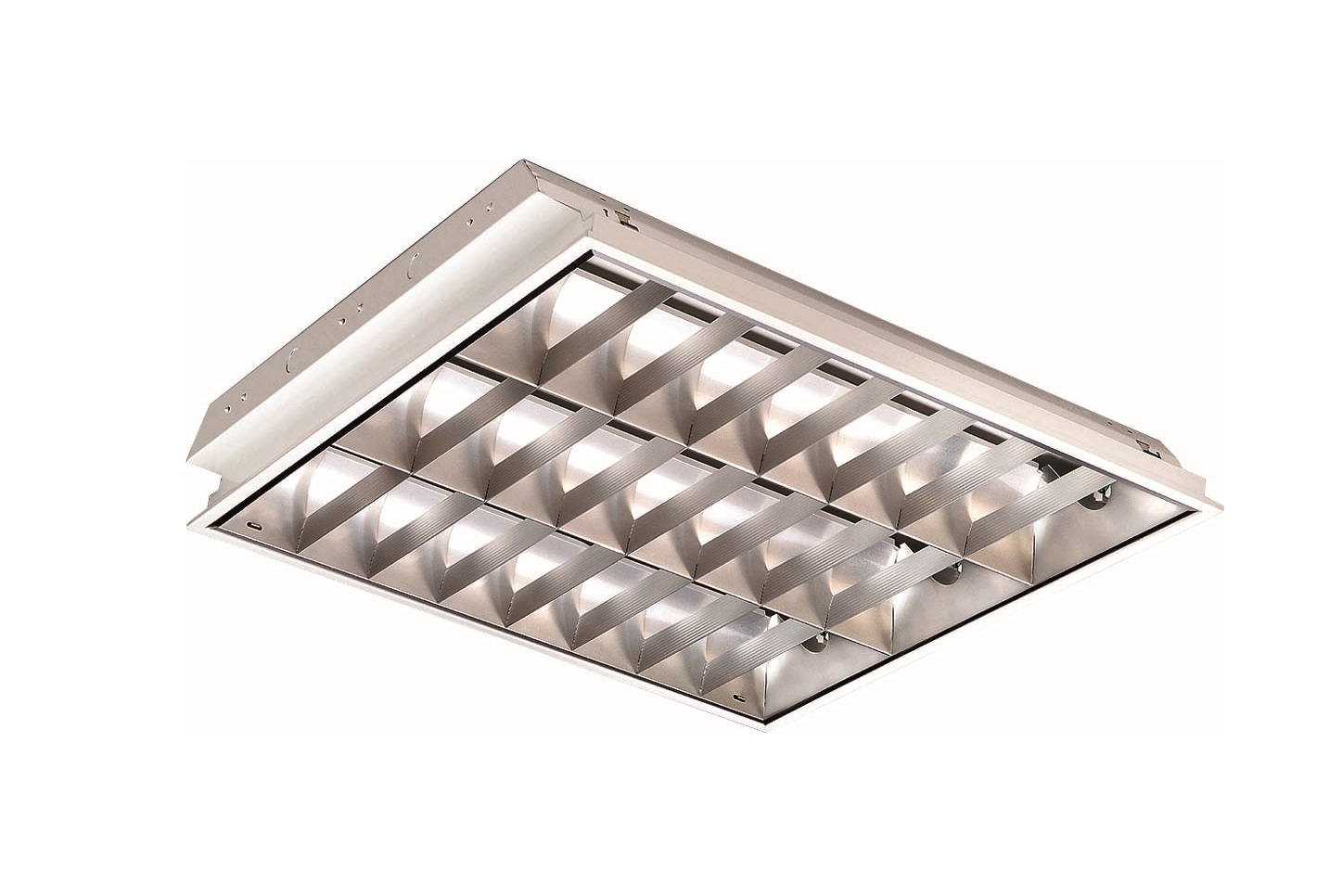

Steel and AL Reflector Panel for LED T8 & T5

Recessed Mounted

V Sharp type Material : 0.5mm steel housing with double parabolic imported Mirror-Silver aluminium reflector
I Sharp type Material : 0.5mm steel housing with Single parabolic imported Matte-Silver aluminium reflector
Anti rust treated white-painted RAL 9016 sheet steel housing
Integrated LED Control Gear 0/1-10V and DALI, and Zigbee Wireless and Emergency Kit
Optional Refelctor : V Sharp or I Sharp
Optional Air Slot Type

Technical Data

Installation method / 安裝方式 / Método de instalación

Recessed Mount / 暗裝式燈具 / Montaje empotrado
Dimension / 尺寸 / Dimensión

Cut-off Dimension / 開孔尺寸 / Dimensión de corte

W:598 x L:598 x H:85mm W:298 x L:1198 x H:85mm W:598 x L:1198 x H:85 mm

W:580 x L:580 x H:85mm W:280 x L:1180 x H:85mm W:580 x L:1180 x H:85 mm
Input Voltage / 輸入電壓 / Voltaje de entrada

AC 220 - 240V 50/60 HZ
Power Consumption / 燈具功率

Consumo de energía

Refer to Specification Code and LED Tube Power

參考規格代碼和LED燈管功率

Consulte el código de especificación y la potencia del tubo LED
LED Driver Type / LED驅動款式

Tipo de controlador LED

Integrated or remote type LED Driver - Refer to LED driver specification 參閱LED驅動器規格Consulte la especificación de controlador de LED

1. ON/OFF Switch AC220-240V 50/60HZ for AC LED T5 / LED T8

2. 1-10V Dimming Driver AC220-240V 50/60HZ for DC LED Tube

3. DALI 1-100% Dimming Driver AC220-240V 50/60HZ for DC LED Tube

4. ZIGBEE Wireless Control (Remoted Driver) AC220-240V 50/60HZ for DC LED Tube

5. Emergency Backup >2 hours or >3 hours @ < 12 charger hours應急電池/Copia de seguridad de emergencia
LED Driver Features / 驅動特性

Funciones del controlador de LED

Power Factor : >0.9

Total Harmonic Distortion: <20%
Control Protocol / 控制協議

Protocolo de Control

1-10V / DALI / ZIGBEE Wireless Control
Beam Angle / 光束角 / ángulo de haz

Refer to LED T5 / T8 Data Sheet
Photobiological safety / IEC 62471 of Luminaire

光生物安全檢驗(IEC/EN 62471)

Seguridad fotobiológica-IEC 62471

• Low Risk Group 1 (RG1) Refer to LED T5 / T8 Specification

• 低風險組1 (RG1) 參閱LED T5 / T8規格

• Grupo de bajo riesgo 1 (RG1) Consulte la especificación LED T5 / T8
Housing materials / 外殼材料

Materiales de la carcasa

Steel sheet with Aluminium reflector / 鋼板和鋁反射器

Chapa de acero con reflector de aluminio
Trim Housing Color / 框外殼顏色

color de la carcasa

White coating RAL 9016 / 白色塗層RAL 9016

Recubrimiento blanco RAL 9016
Accessories / 配件 / Accesorios
Air Slot for cooling heating and fresh air outlets / 空氣槽(冷暖氣和鮮風出口)

Conductos de aire (refrigeración, calefacción y salidas de aire fresco)
Reflectivity of Reflector

反射器的反射率

Reflectividad del reflector

V Sharp Type: 80% reflectivity / V 型: 80% 反射率 / Tipo V Sharp: 80% de reflectividad

I Sharp Type: 70% reflectivity / I 型: 70% 反射率 / Tipo agudo: 70% de reflectividad
Operating Temperature Range / 工作溫度範圍

Rango de temperatura de funcion amiento

-20 °C / +45 °C
Operating Humidity / 工作濕度

Humedad de funcionamiento

0~90%, non-condensing / 不結霜

sin condensación
Ingress Protection / 防護等級

Protección de ingreso

IP20
Comply Testing Standard

符合測試標準

Cumplir el estándar de prueba

Luminaires: IEC/ EN 60598-1 / EN 60598-2-1 / EN 62031 / EN 62493

LED Driver :IEC/EN 62471 / IEC 60598-2-22 /  IEC 62031 /EN 55015 / EN 61000-3-2 / EN 61000-3-3 / EN 61547

LED T5 /T8 ::IEC/EN 62471 / IEC 60598-2-22 /  IEC 62031 /EN 55015 / EN 61000-3-2 / EN 61000-3-3 / EN 61547 / IEC 62262 / IEC 60529 / IEC TR62778

Luminaries Performance : IEC 62722-1 / IEC 62722-2-1   FSD regulation PPA 105A (4th Rev). RoHS
