Luminaire Type-安裝方式 Tipo de luminaria
Surface Mounted Type 明裝式燈具 Superficie Tipo Montado
Dimension-尺寸-Dimensión
Power Consumption Max-燈具功率
Consumo de energía Max
5W 9W
Input Voltage-輸入電壓-Voltaje de entrada
AC 220-240V 50/60Hz
LED Driver Type
LED驅動款式
Tipo de controlador LED
Integrated-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格
Consulte la especificación de controlador de LED
1. ON/OFF Switch AC220-240V 50/60HZ
2. 1 -10V Dimming Driver AC100-240V 50/60HZ
3. Dali Dimming 1-100% Driver AC100-240V 50/60HZ
LED Driver Features驅動特性
Funciones del controlador de LED
POWER FACTOR : PF≧0.90 @ Full Load TOTAL HARMONIC DISTORTION: THD< 20%
Refer to LED Driver data sheet
Control Protocol-控制協議
Protocolo de Control
1-10V / Dali

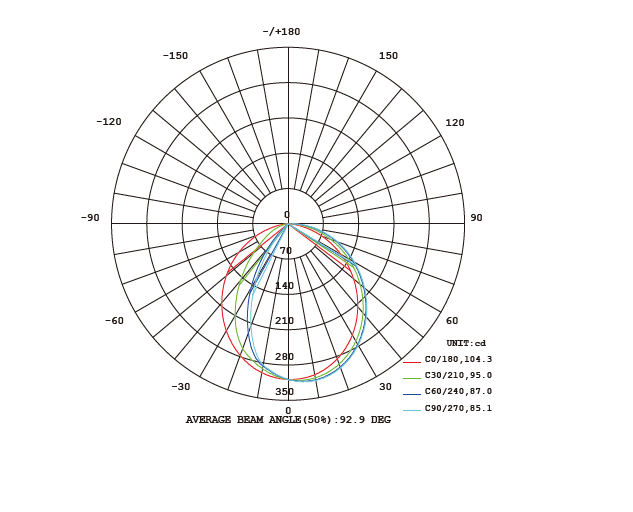

Beam Angle光束角ángulo de haz
90°
Light Source Brand-光源品牌-Fuente de luz de marca
CREE
"Lumen Maintenance LM-80 Reported by TM-21"
Ambient temperature ta = 25 °C > 200,000 h: L 80 B 50 > 100,000 h: L 90 B 50
Ambient temperature ta =50 °C > 65,000 h: L 80 B 50 > 95,000 h: L 70 B 50
LED Life-LED壽命-La vida del LED
>60,000 hours
Color Temperature -色溫
Temperatura del color
2700K / 3000K / 4000K / 5000K / 6500K
Color Rendering Index-顯色指數
Índice de reproducción cromática
>80
MacAdam Ellipses Binning
麥克亞當橢圓分級
Mac Adam binning elipse
Standard Deviation Colour Matching < 3 SDCM
標準偏差配色< 3 SDCM
Coincidencia de color estándar Desviación < 3 SDCM
Luminaire Efficacy燈具效率La eficacia de la luminaria
60Lm/w(2700K), 60 Lm/w(3000K), 70 Lm/w(4000K),
80 Lm/w(5000K), 80 Lm/w(6500K),
LED Source Luminous Efficacy LED光源光效
Fuente luminosa LED Eficacia
130Lm/w(2700K), 130 Lm/w(3000K), 140 Lm/w(4000K),
150 Lm/w(5000K), 150 Lm/w(6500K),
Housing materials-外殼材料
Materiales de la carcasa
Aluminium and Tempered glass 鋁和鋼化玻璃 Aluminio y vidrio templado
Housing Color 外殼顏色
color de la carcasa
Sand Black 砂黑 arena negra RAL9005 Grey灰色 Gris RAL 9006
White 白 Blanco RAL9003
Ingress Protection-防護等級
Protección de ingreso
IP65
Mech impact protection機械衝擊保護
Protección contra impactos mecánicos
IK07
Operating Temperature Range / 工作溫度範圍
Rango de temperatura de funcion amiento
-20 °C / +50 °C
Operating Humidity -工作濕度
Humedad de funcionamiento
0~90%, non-condensing-不結霜
sin condensación
Comply Testing Standard 符合測試標準
Cumplir el estándar de prueba
LED Luminaires: IEC 60598-1 / IEC 60598-2-1 / Photometric data-IES format
LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547
