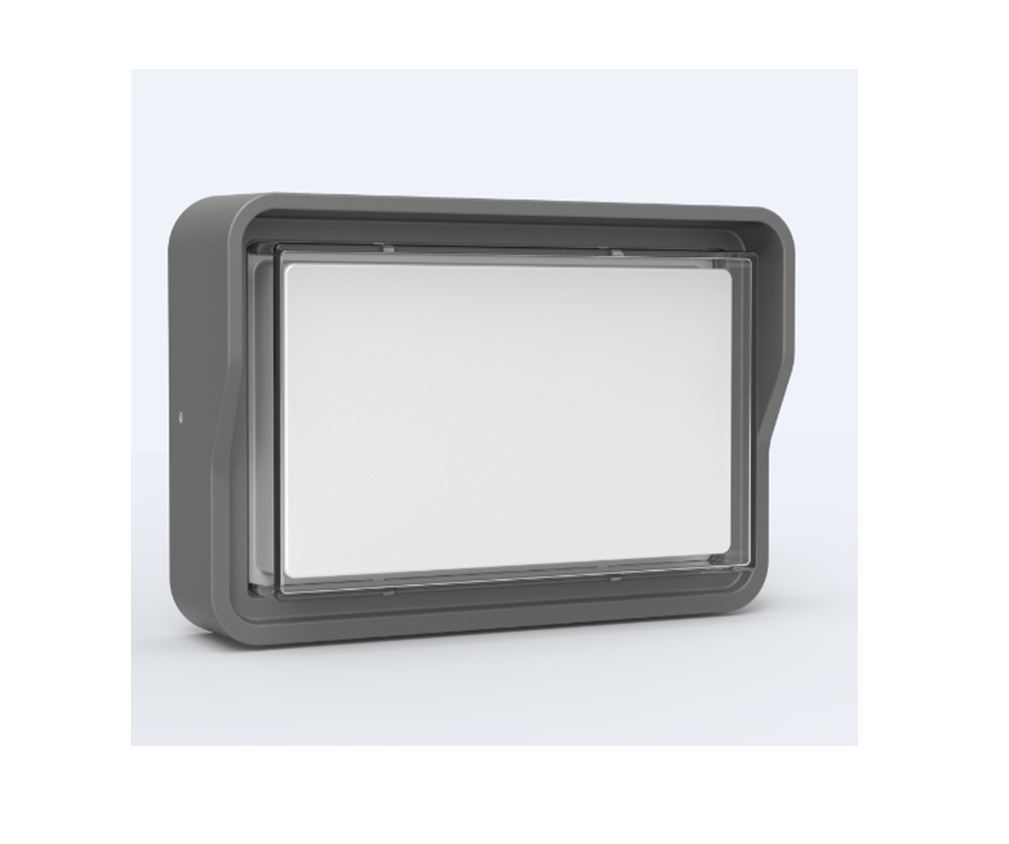

JANNA

IP65 IK08
ARCHITECTURAL WALL LIGHT

Slim and elegant design ensures a discreet integration without compromising on performance. Suited to various applications such as building exteriors, outdoor corridors, garages, paths and other outdoor environments, wall pack not only provides energy efficient lighting, it delivers a bright white light to ensure perfect visibility and comfort at all times.:

  • Contemporary, architectural design and elegant appearance.
  • Wall mounting, easy installation with removable back plate.
  • IP65, IK08,

Technical Data

  • Luminaire Type-安裝方式Tipo de luminaria



    Wall mounted 壁裝式montado en la pared

  • Dimension-尺寸-Dimensión

    W: 250   x  H:  170  x  D:  72    mm

  • Input Voltage-輸入電壓-Voltaje de entrada

    AC220-240V 50/60HZ

  • Power Consumption Max-燈具功率

    Consumo de energía Max

    6W         8W        10W       14W

  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED



    Integrated-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC220-240V 50/60HZ

    2. 1 -10V Dimming Driver  AC220-240V 50/60HZ

    3. Dali Dimming Driver AC220-240V 50/60HZ

  • LED Driver Features

    驅動特性

    Funciones del controlador de LED



    Power Factor / 功率因數/Factor de potencia: >0.9

    Total Harmonic Distortion/總諧波失/Distorsión armónica total: THD

  • Control Protocol-控制協議

    Protocolo de Control

    ON/OFF      Dali Control      1-10V Control

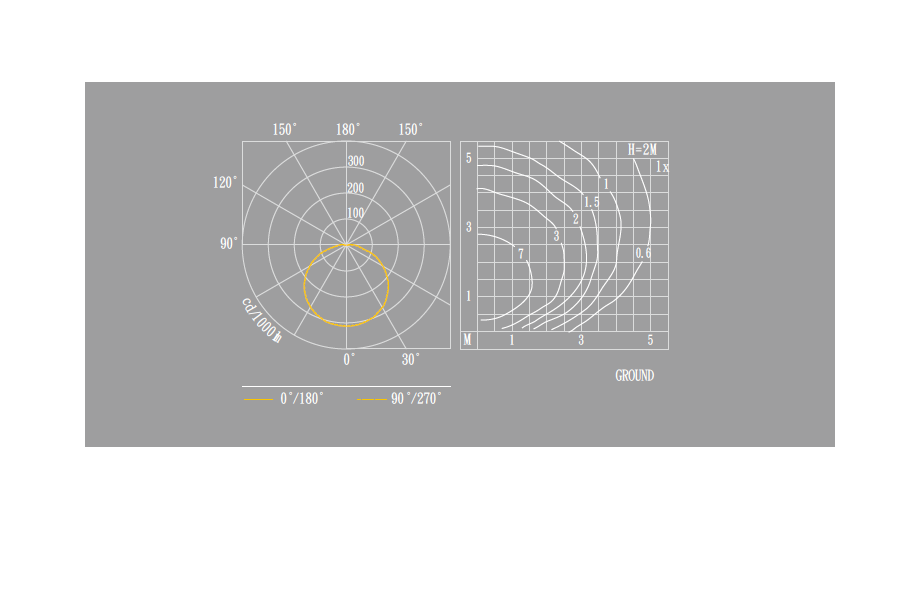

  • Beam Angle光束角ángulo de haz



    120°

  • Light Source Brand-光源品牌-Fuente de luz de marca

    LED SMD 2835

  • "Lumen Maintenance LM-80 Reported by TM-21"

    L70(10k) > 60,000 hrs

  • LED Life-LED壽命-La vida del LED

    Ambient temperature ta = 25 °C

    – at 50,000 h: L 90 B 10

    – at > 500,000 h: L 70 B 50

    max. ambient temperature ta = 50 °C

    – at 50,000 h: L 90 B 50

    – at 160,000 h: L 70 B 50

  • Color Temperature -色溫

    Temperatura del color

    3000K / 4000K / 5000K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    > 80

  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse



    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy 燈具效率

    La eficacia de la luminaria



    80 Lm/w(3000K),        90 Lm/w(4000K),        100Lm/w(5000K)

  • LED Source Luminous Efficacy LED光源光效

    Fuente luminosa LED Eficacia



    150 Lm/w(3000K),        160 Lm/w(4000K),        170Lm/w(5000K)

  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminium  and Anti-UV Polycarbonate Optical Lens

    壓鑄鋁和抗紫外線PC光學鏡片

    Lente óptica de aluminio fundido y policarbonato anti-UV

  • Housing Color外殼顏色 color de la carcasa



    Anti-corrosion Polyester powders Coating--Matte Black RAL 9005

    防腐聚酯粉末塗料-啞光黑RAL 9005

    Revestimiento en polvo de poliéster anticorrosión - Negro mate RAL 9005

  • Ingress Protection-防護等級

    Protección de ingreso

    IP65

  • Mech impact protection 機械衝擊保護

    Protección contra impactos mecánicos

    IK08

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

     -30 °C / +50 °C

  • Net Weight淨重Peso Neto

    1.5 KG

  • Certification-認證-Certificación

Specification Code

Example Product Code:
JANNA-8W
JANNA
-
Power Consumption

Power Consumption

  • 6W
    6W
  • 8W
    8W
  • 10W
    10W
  • 14W
    14W

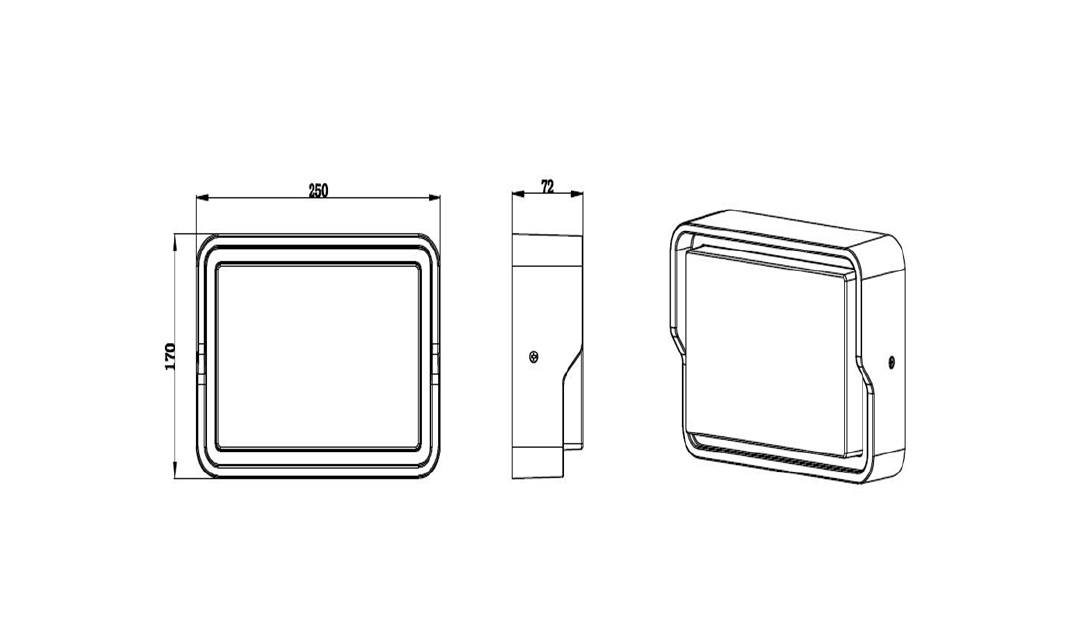

Technical Drawing
