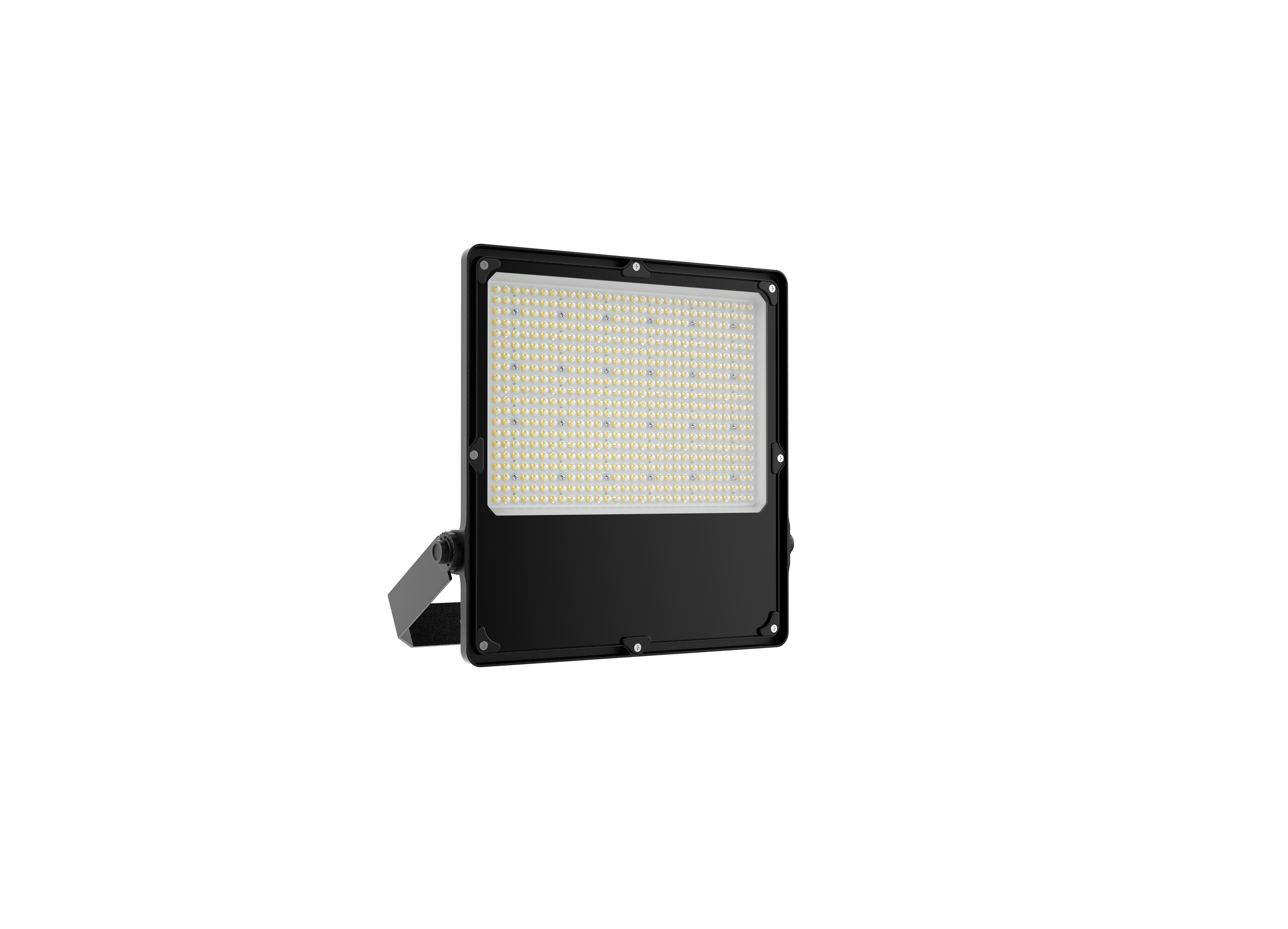

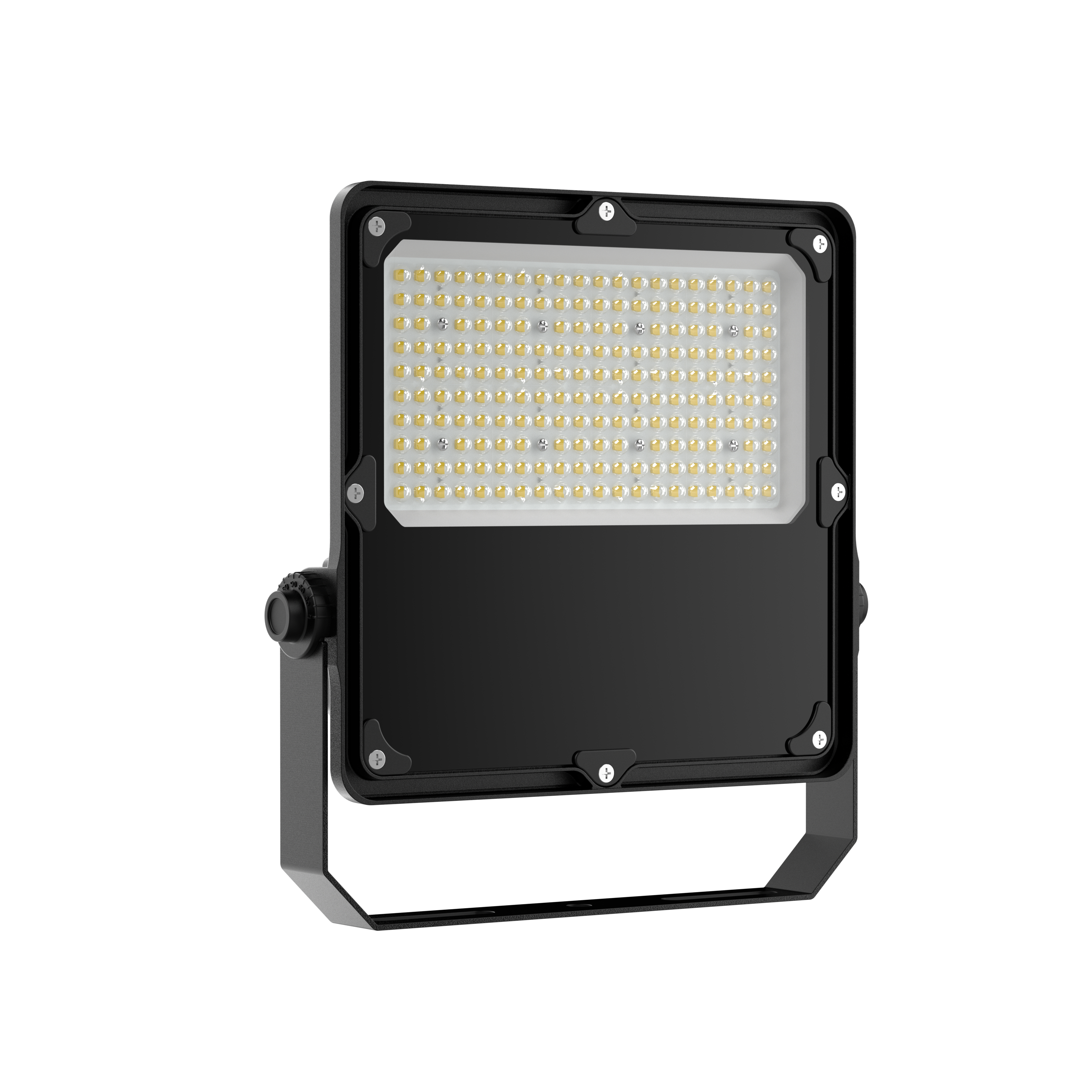

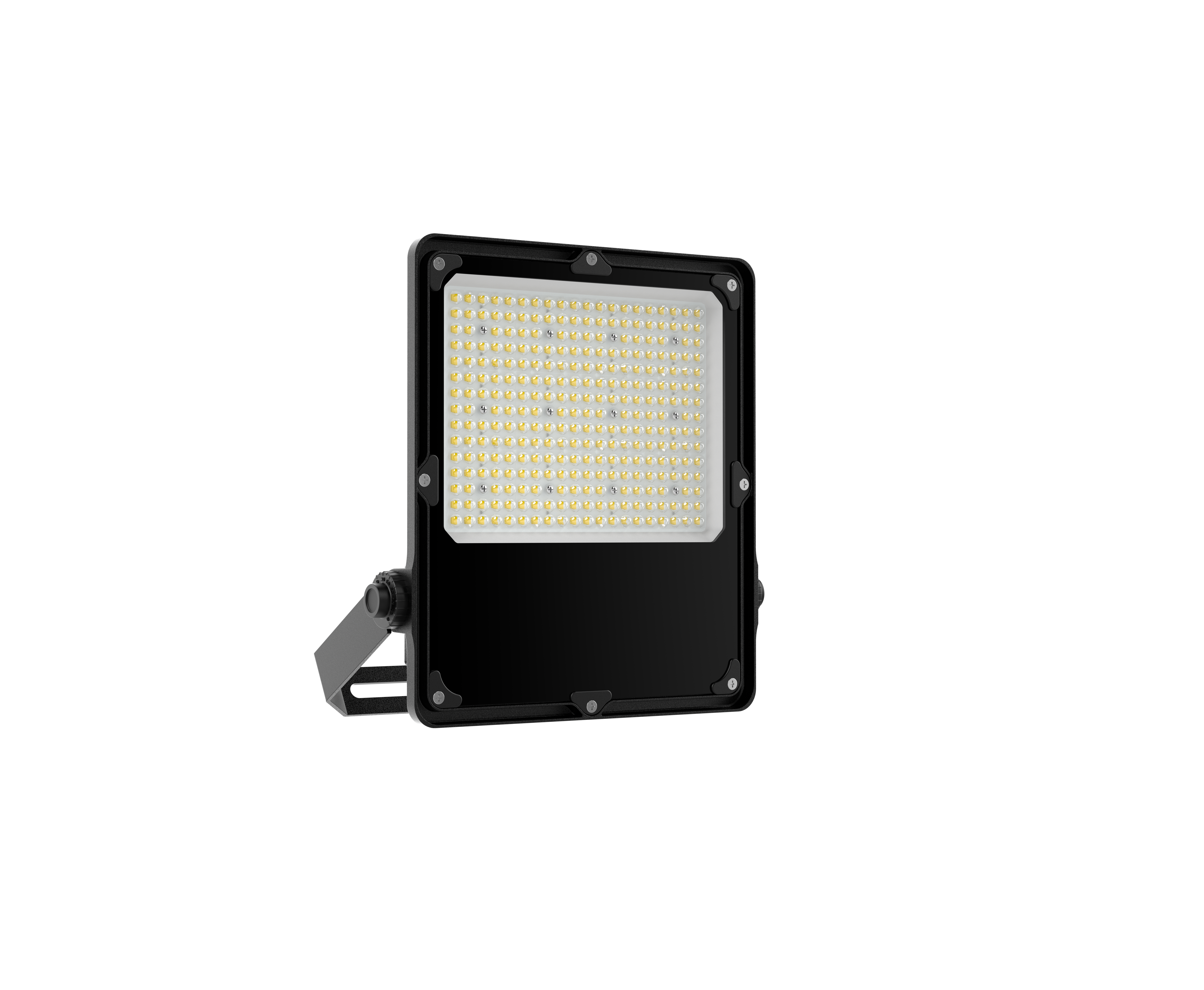

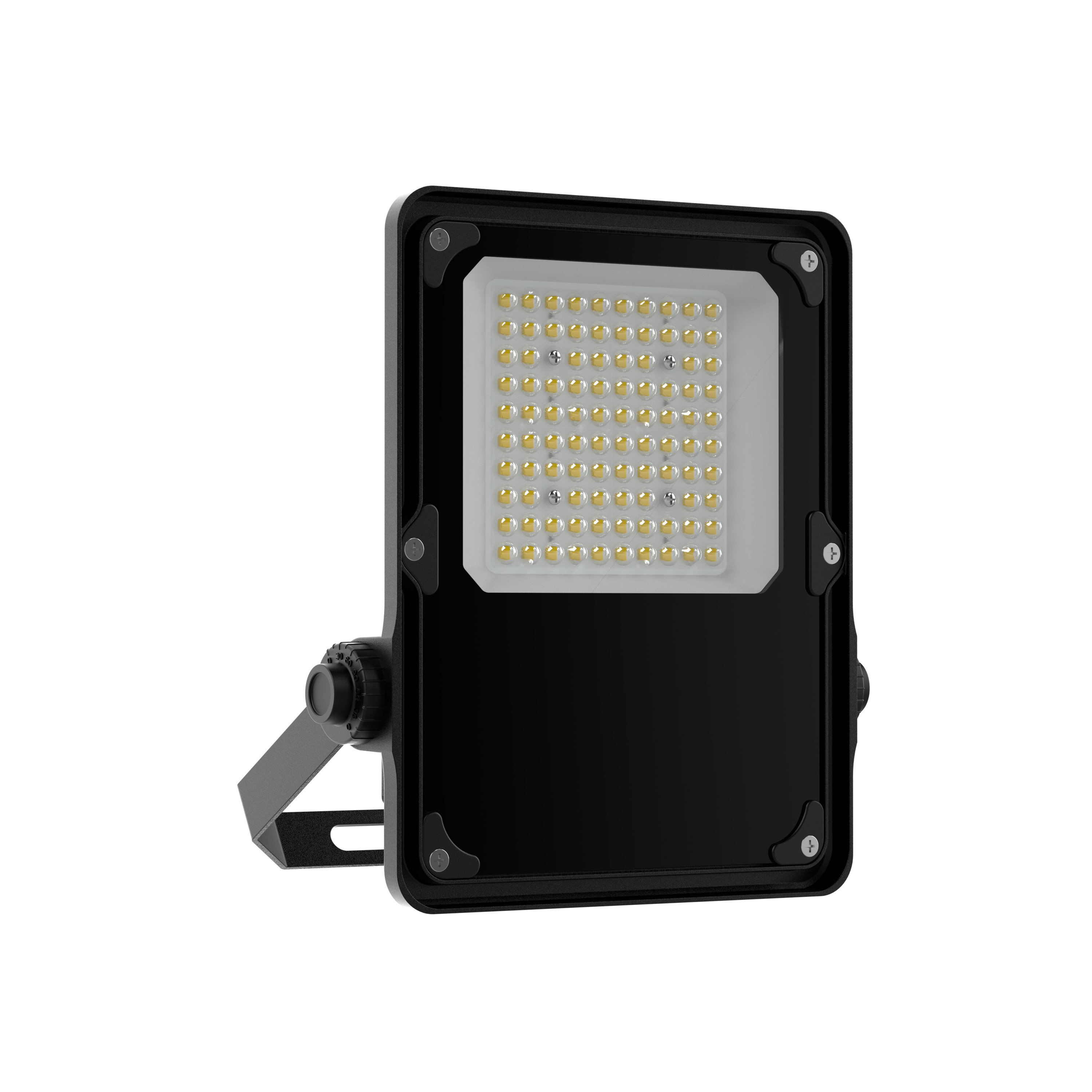

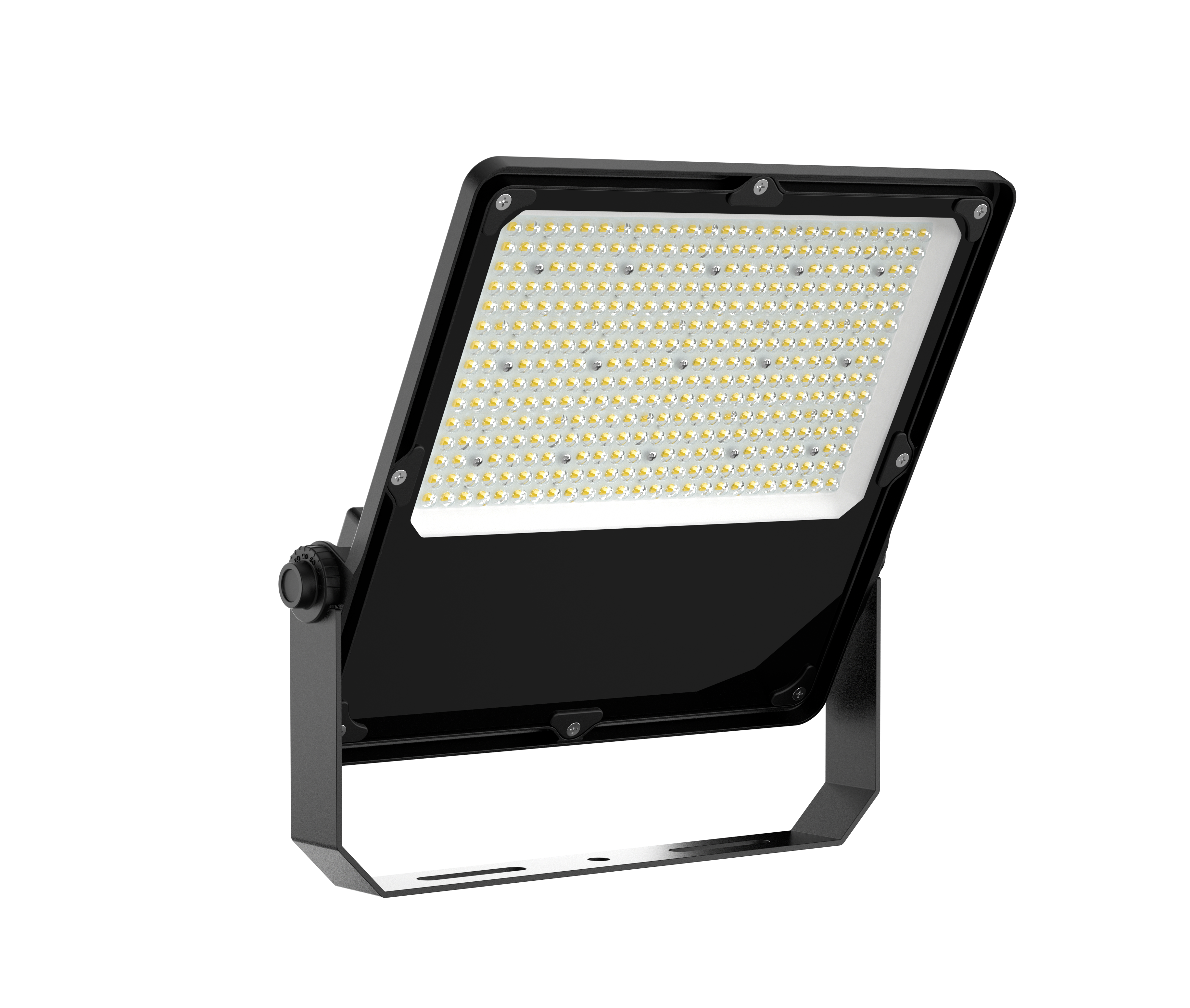

Slim and Unique design and special painting with shimmering powder.
Die-cast aluminium. separate electric housing with super white tempered glass.
Adjustable mounting bracket with accurate degree.
High lamp efficiency for some special tenders can be 170lm/W.
Available with 7 different types of changeable lens from asymmetric to narrow and flood beam angle.
Installation method / 安裝方式 / Metodo de instalacion
Surface Mounted and Adjustable Type 明裝可調安裝腳 Tipo montado en superficie y ajustable
Power Consumption with LED Driver
LED燈具包括LED驅動電源功率
Consumo de energía con controlador de LED
30W 50W 80W 100W 120W 150W
180W 200W 250W 300W
400W 500W 550W 600W
Input Voltage / 輸入電壓/Voltaje de entrada
220-240VAC/50-60HZ
Control 控制Control
SW -ON/OFF DALI Control 0/1-10V Control
Power Factor / 功率因數/Factor de potencia
PF>0.95
Total Harmonic Distortion / 總諧波失 / Distorsión armónica total
THD <20%
Protection Against Surgers / 防護措施
PROTECCIÓN CONTRA LAS PROMOCIONES:
6kV L-N 10kV L/N-PE
Light Source Brand / 光源品牌
Fuente de luz de marca
Lumileds LED 2835
"Lumen Maintenance LM-80 Reported by TM-21"
L70 > 54,000 hours
LED Life-LED壽命-La vida del LED
>100,000 hours
Color Temperature色溫 Temperatura y color
3000K 4000K 5000K 6500K
Color Rendering Index-顯色指數
Índice de reproducción cromáca
>70
>80
MacAdam Ellipses Binning
麥克亞當橢圓分級
Mac Adam binning elipse
Standard Deviation Colour Matching < 3 SDCM
標準偏差配色< 3 SDCM
Coincidencia de color estándar Desviación < 3 SDCM
Beam Angle光束角ángulo de haz
Symmetric: 30° 60° 90° 120°
Asymmetric: Type II Type III Type IV
Luminaire Efficacy
燈具效率
La eficacia de la luminaria
140 Lm/w(3000K) @CRI >70 ; 130 Lm/w(3000K) @CRI >80
150 Lm/w(4000K) @CRI >70 ; 140 Lm/w(4000K) @CRI >80
160 Lm/w(5000K) @CRI >70 ; 150 Lm/w(5000K) @CRI >80
160 Lm/w(6500K) @CRI >70 ; 150 Lm/w(5000K) @CRI >80
LED Source Luminous Efficacy
LED光源光效
Fuente luminosa LED Eficacia
140 Lm/w(3000K) @CRI >70 ; 130 Lm/w(3000K) @CRI >80
150 Lm/w(4000K) @CRI >70 ; 140 Lm/w(4000K) @CRI >80
160 Lm/w(5000K) @CRI >70 ; 150 Lm/w(5000K) @CRI >80
160 Lm/w(6500K) @CRI >70 ; 150 Lm/w(6500K) @CRI >80
Housing materials
外殼材料
Materiales de la carcasa
Die-cast aluminium and Tempered glassand High Carbon Steel Bracket and SS316 Screws
and Nuts
壓鑄鋁和鋼化玻璃 和碳鋼支架 SS316 不銹鋼螺絲
Housing Color
外殼顏色
color de la carcasa
EP epoxy resin mixed powder electrostatic spraying 環氧樹脂混合型粉末靜電噴塗
Matte Black RAL9005 / Matte Gray RAL9006 and Matte White RAL9003
哑光黑色RAL9005 / 哑光灰色RAL9006/哑光白色RAL9003
Ingress Protection-防護等級
Protección de ingreso
IP65
Mech impact protection 機械衝擊保護
Protección contra impactos mecánicos
IK08
Operating Temperature Range / 工作溫度範圍
Rango de temperatura de funcion amiento
-20 °C / +45 °C
Storage Temperature 儲藏溫度
Temperatura de almacenamiento
-40 °C / +70 °C
Operating Humidity -工作濕度
Humedad de funcionamiento
0~90%, non-condensing-不結霜
sin condensación
Dimension
尺寸
Dimensión
Refer to Drawing 參考圖紙
Net Weight淨重Peso Neto
Refer to Drawing 參考圖紙
Certificate Standard Complied
符合安規標準
estándar certificado de cumplimiento
LED Luminaries: IEC / EN 60598-1;IEC/EN 60598-2-5; IEC TR62778 IEC62471 (RG1); IEC 62031; EN62493 RoHS
LED Driver: IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;
IEC/EN 61000-3-3;IEC/EN61574;EN 55015
