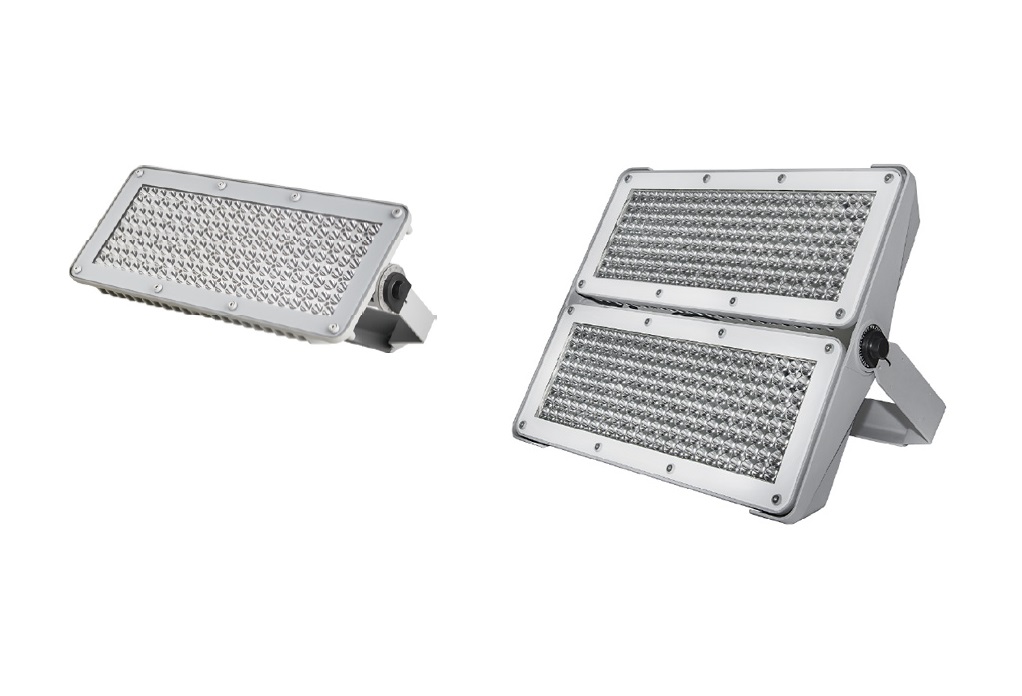

HAYE

400W- 1200W IP66

LED Projector Light IP66

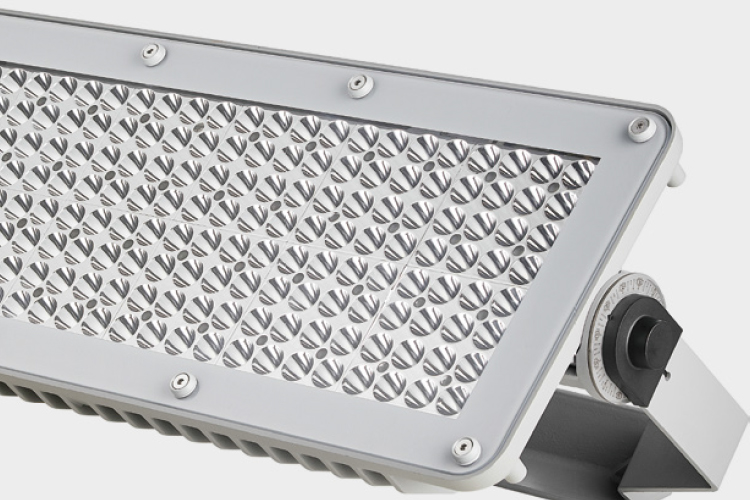

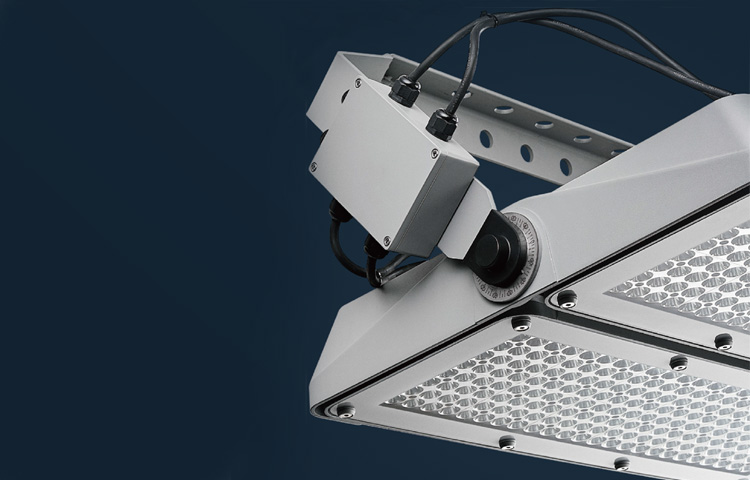

The HAYE Projector Light is finished by Die-cast aluminium with separated and integrated LED Driver Box , with surface anti-ageing electrostatic spray processing,special anti-corrosive and anti ultraviolet powder, Super resistance to corrosion and rotated bracket, and Heat Resisting Cable.Adopt modular light distribution Lens or Reflector and super white tempered glass.

Technical Data

Luminaire Type 安裝方式

Tipo de luminaria

Surface Mounted and Adjustable Type 明裝可調安裝腳

Tipo montado en superficie y ajustable
Power Consumption with LED Driver

LED燈具包括LED驅動電源功率

Consumo de energía con controlador de LED
- 400W 600W 800W 1000W 1200W (Refer to Technical Drawing)
Input Voltage / 輸入電壓

Voltaje de entrada
- 100-240VAC 50-60Hz
- Inrush current: 30A
- Inrush time:3.52 ms @ 220Vac input, 25℃ cold start,
Control 控制 Control
- SW -ON/OFF Dali Control 0-10V Control DMX512 Zigbee Wireless Control
Power Factor / 功率因數/Factor de potencia
- PF>0.95@230Vac
Total Harmonic Distortion/總諧波失/Distorsión armónica total
- THD<20%
Protection Against Surgers/防護措施/PROTECCIÓN CONTRA LAS PROMOCIONES:

20 KV
Light Source Brand-光源品牌-Fuente de luz de marca

Lumiled @ mono Color or CREE@RGBW
"Lumen Maintenance LM-80 Reported by TM-21"

L90(10k) = 50,700 hrs L80(10k) > 63,500 hrs L70(10k) > 63,500 hrs
LED Life-LED壽命-La vida del LED

>50,000 hours
Color Temperature and Color 色溫和顏色

Temperatura y color del color

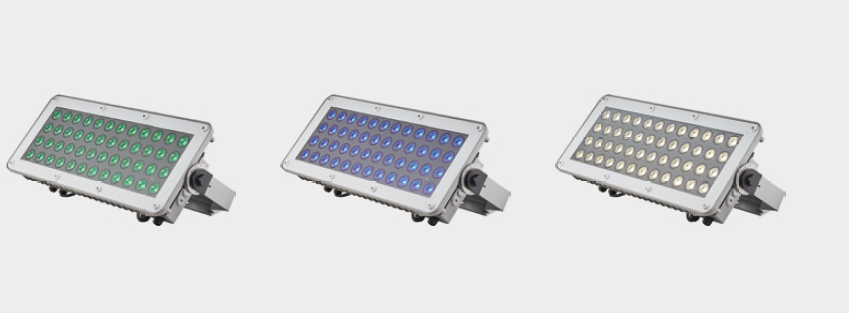

- 2700K 3000K 4000K 5000K 6500K RGBW(3000K;4000K;5000K or 6500K)
Color Rendering Index-顯色指數

Índice de reproducción cromáca
- >80 @ Mono White
MacAdam Ellipses Binning

麥克亞當橢圓分級

Mac Adam binning elipse

Standard Deviation Colour Matching < 3 SDCM

標準偏差配色< 3 SDCM

Coincidencia de color estándar Desviación < 3 SDCM
Beam Angle 光束角

ángulo de haz
- A1 & A2 & A3 & R1 & R2 & R3 & R4 & R5 & R6 @ Reflector
- T2A & T3A & T4A & T3 & T4 & T25 & T60 & T90 @ Lens
Luminaire Efficacy 燈具效率

Flujo luminoso inicial (flujo del sistema)
- 120 lm/w(2700K & 3000K) 130 lm/w(4000K)
- 135 lm/w(5000K & 6500K) 65 lm/w@ RGBW(3000K;4000K;5000K or 6500K)
LED Source Luminous Efficacy LED光源光效

Fuente luminosa LED Eficacia
- 140 lm/w(2700K & 3000K) 150 lm/w(4000K)
- 155 lm/w(5000K & 6500K) 85 lm/w@ RGBW(3000K;4000K;5000K or 6500K)
Housing materials 外殼材料

Materiales de la carcasa

Die-cast aluminium and Tempered glass 壓鑄鋁和鋼化玻璃

Die fundición de aluminio y vidrio templado
Housing Color 外殼顏色

color de la carcasa

Polyester powders Coating(RAL 9005 Silver or RAL 9022).

聚酯粉末塗料 (RAL 9005 銀灰色 or RAL 9022)

Polvos de poliéster Revestimiento(RAL 9005 Plata or RAL 9022)
Ingress Protection-防護等級

Protección de ingreso

IP66 - (IEC 60529)
Mech impact protection 機械衝擊保護

Protección contra impactos mecánicos

IK09
Operating Temperature Range / 工作溫度範圍

Rango de temperatura de funcion amiento

-30 °C / +50 °C / -22 °F / +122 °F
Storage Temperature儲藏溫度

Temperatura de almacenamiento
- -40 °C / +70 °C / -40 °F / +158 °F
Operating Humidity -工作濕度

Humedad de funcionamiento

0~90%, non-condensing-不結霜

sin condensación
Dimension (LxWxH) 尺寸 Dimensión
- L:760 x W:327 x D: 230 mm @ 400W & 600W L:825 x W:615 x D: 300 mm@ 800W & 1000W &1200W
Net Weight 淨重 Peso Neto
- 22.0kg@400W & 600W 32.0kg@ 800W & 1000W &1200W
Packing box size 包裝箱尺寸

Tamaño de la caja de embalaje
- 780 x 415 x 220mm @ 400W & 600
- 840 x 810 x 165mm @ 800W & 1000W &1200W
Certificate Standard Complied

符合安規標準

estándar certificado de cumplimiento

LED Luminaries: IEC 60598-1;IEC 60598-2-5;IEC62471;RoHS

LED Driver: IEC61347-1; IEC61347-2-13; IEC 62384; IEC 61000-3-2; IEC 61000-3-3;IEC 61574;EN 55015
