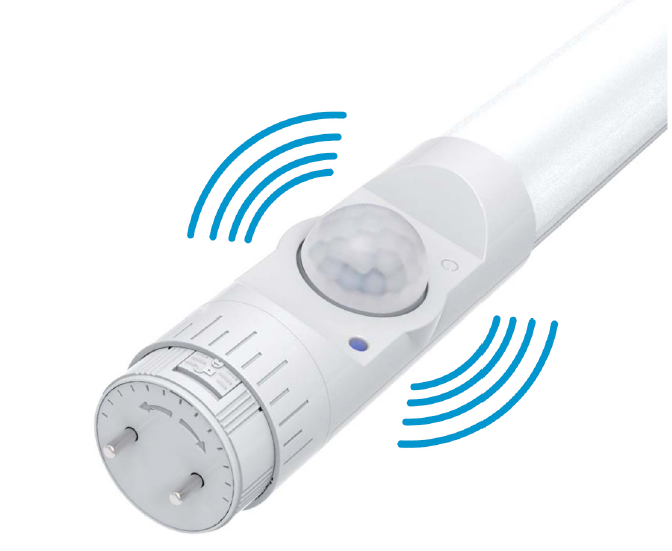

PIR SENSOR TUBE

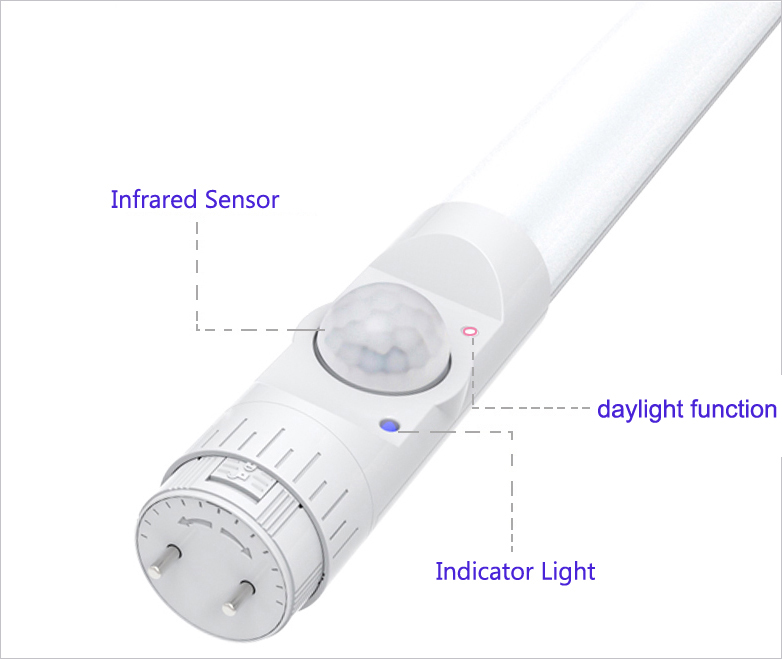

Infrared Sensor LED Tube
  • Built-in > 5.8G MICROWAVE SENSOR PLANAR ANTENNA  in LED T8 Tube with G13 or G5 Pin
  • Sensor Detection Angle : 180x 360 deg
  • Holding-Time DIP Switch Setting: 5s, 30s.1M, 3M, 5M, 10M, 20M, 30M, 60M
  • Stand-by Brightness DIP Switch Setting : From OFF to 40%
  • End Cap Rotation : 90deg to adjust the light and sensor direction
  • Maximum Detection Distance : up to 7 meter
  • Saving 70% energy than traditional LED tubes

Technical Data

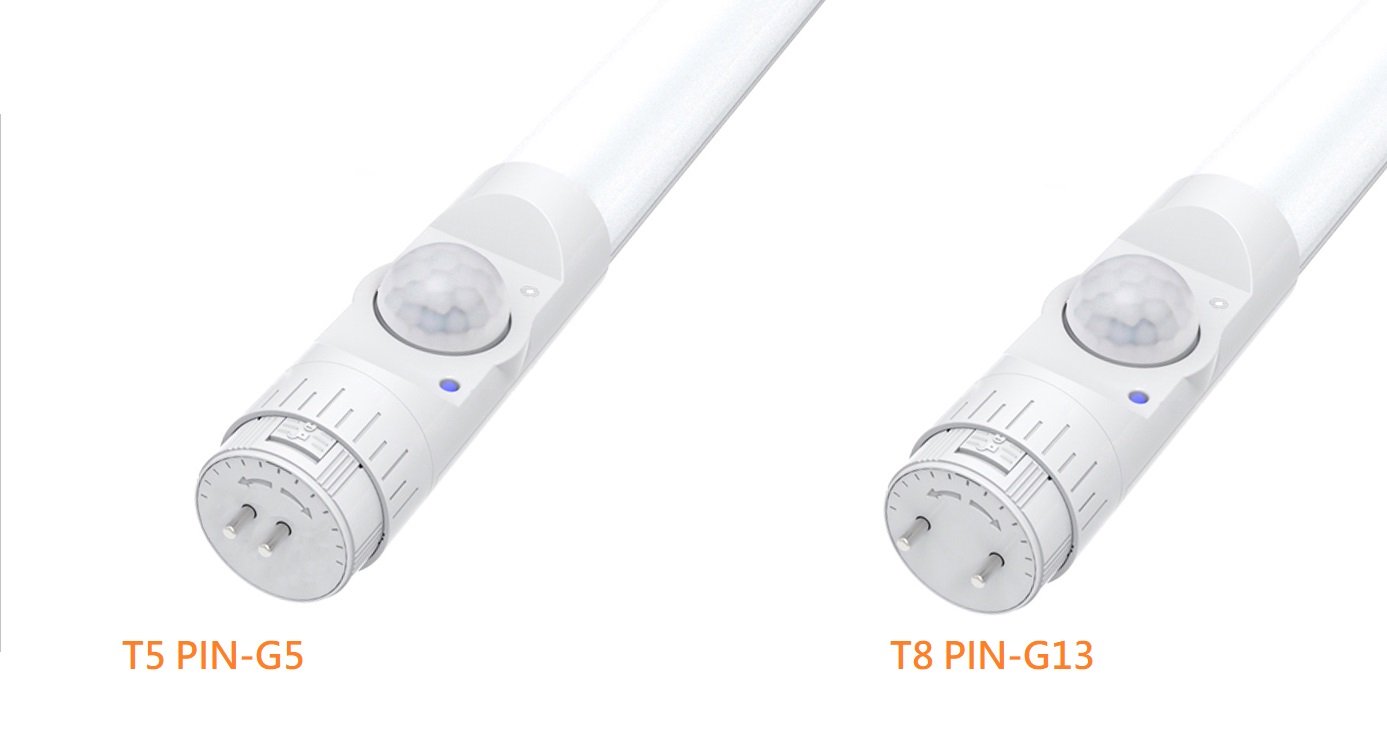

  • Cap base 燈腳 Base de la tapa

    • G13- T8 PIN
    • G5- T5 PIN
  •  Sensitivety Output靈敏度輸出 Salida de sensibilidad

    72.5dB,1Hz,420K @ Built-In PIR Sensor 內置PIR傳感器 Sensor PIR incorporado

  • Dimension-尺寸-Dimensión

     2feet        3feet      4feet         5feet  refer to drawing

  • Input Voltage-輸入電壓-Voltaje de entrada

    AC100-240V 50/60Hz

  • Power Consumption Max-燈具功率

    Consumo de energía Max

    • 10W @2feet     15W@3feet     18W @4feet         23W @ 5feet
  • Emergency Mode 應急模式

    Modo de emergencia

    2hours Battery Back up Maintenance type 2小時電池長明弍2 horas Batería de respaldo Tipo de mantenimiento

    Testing Button and LED Signal Light 測試按鈕和LED信號燈 Botón de prueba y luz de señal LED

    • 2ft Emergency Batten L:610xW48xH50mm   1500mA Ni-MH   30% Brightness
    • 3ft Emergency Batten L:910xW48xH50mm   1800mA Ni-MH 30% Brightness
    • 4ft Emergency Batten L:1210xW48xH50mm  2500mA Ni-MH  30% Brightness
    • 5ft Emergency Batten L:1510xW48xH50mm   2800mA Ni-MH  30% Brightness

    And , Sensor is OFF during the Emergency Mode 並且,在緊急模式下傳感器處於關閉狀態

     El sensor está apagado durante el modo de emergencia

  • Power factor 功率因數 Factor de potencia

    PF > 0.90

  • TOTAL HARMONIC DISTORTION 總諧波失真

    DISTORSIÓN ARMÓNICA TOTAL

     THD< 20%

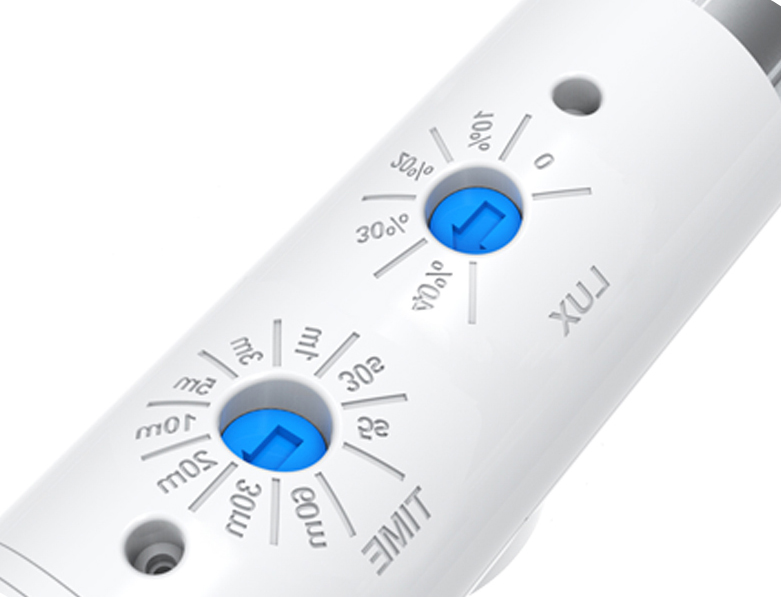

  • Brightness holding-Time Setting:

    亮度保持時間設置:

    Ajuste de tiempo de retención de brillo:

    5s     30s     1m     3m     5m     10m     20m     30m     60m

    s : second     m: minute

    DIP Switch  撥碼開關 Dip switch

  • Brightness on Standby Setting:

    待機亮度設置

    Brillo en la configuración de espera:

    OFF     10%     20%     30%     50%

    DIP Switch  撥碼開關 Dip switch

  • PIR Sensor Detection Angle

    PIR傳感器檢測角度

    Ángulo de detección del sensor PIR

    100°x 100°

  • Maximum Detection Distance

    最遠檢測距離

    Distancia máxima de detección

    Up to 7 meter

    最遠7米

    hasta 7 metros

  •  Beam Angle 光束角 ángulo de haz

    120°

  • Light Source Brand-光源品牌-Fuente de luz de marca

    TAIWAN Everlight SMD - ( Photobiological safety-IEC 62471 ‘Risk Group 1’ (low risk) )

  • Photobiological safety-EN 62471 /  of Luminaire

    光生物安全檢驗(EN 62471) 结果:

    Seguridad fotobiológica-EN 62471

    Exempt

    豁免(無危險)

    Eximir

  • "Lumen Maintenance LM-80 Reported by TM-21"25°C

     L90(10k) = 50,700 hrs      L80(10k) > 63,500 hrs      L70(10k) > 63,500 hrs

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    > 80

  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Color Temperature -色溫

    Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6500K

  • Luminaire Efficacy  燈具效率

    La eficacia de la luminaria

    110 Lm/w(2700K),   120 Lm/w(3000K),   130 Lm/w(4000K),

    135 Lm/w(5000K),   135 Lm/w(6500K),

  • LED Source Luminous Efficacy LED光源光效

    Fuente luminosa LED Eficacia

    130 Lm/w(2700K),   140 Lm/w(3000K),   150 Lm/w(4000K),

    155 Lm/w(5000K),   155 Lm/w(6500K),

  • Housing materials-外殼材料

    Materiales de la carcasa

    6063 Aluminum shell and Anti UV PC (polycarbonate) cover    6063鋁殼和抗紫外線PC 擴散罩

    Carcasa de aluminio 6063 y cubierta de PC (policarbonato) anti UV

  • Housing Color外殼顏色color de la carcasa

    Milky Diffuser  乳白色罩  Milky difusor

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Ingress Protection-防護等級

    Protección de ingreso

    IP40

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LVD: IEC/EN 60598-1 / IEC/EN 60598-2-1/ IEC 62031 /  IEC/ EN 62471/IEC TR62778 / EN60838-2-2

    EMC : IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2; IEC/EN 61000-3-3;IEC/EN61574;EN 55015

    IEC62384 ; IEC 62560:2011;IEC 62612; IEC 62766; IEC 62722-1 & IEC 62722-2-1; ROHS

  • Certification-認證-Certificación

Specification Code

Example Product Code:
TOKEYA-23W
TOKEYA
-
Power Consumption

Power Consumption

  • 10W
    10W@2feet
  • 15W
    15W@3feet
  • 18W
    18W@4feet
  • 23W
    23W@5feet

Technical Drawing
