Luminaire Type-
安裝方式
Tipo de luminaria

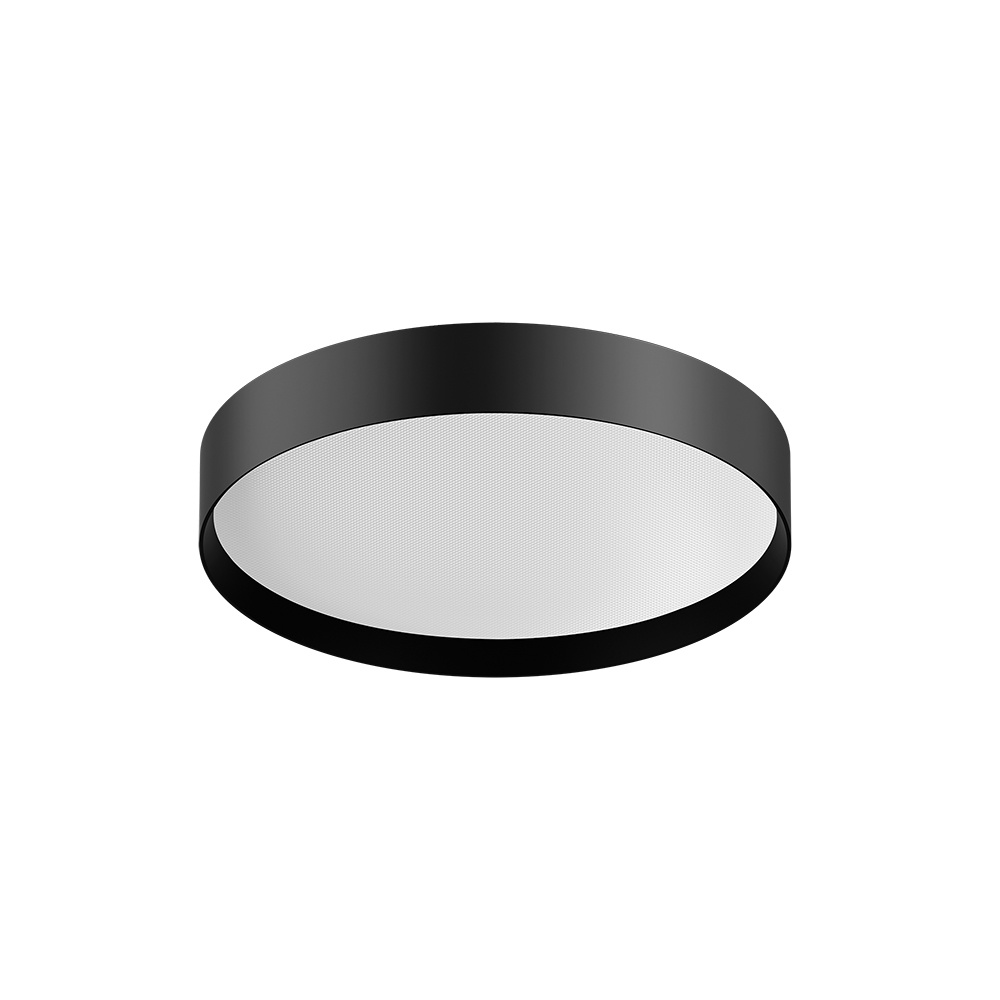

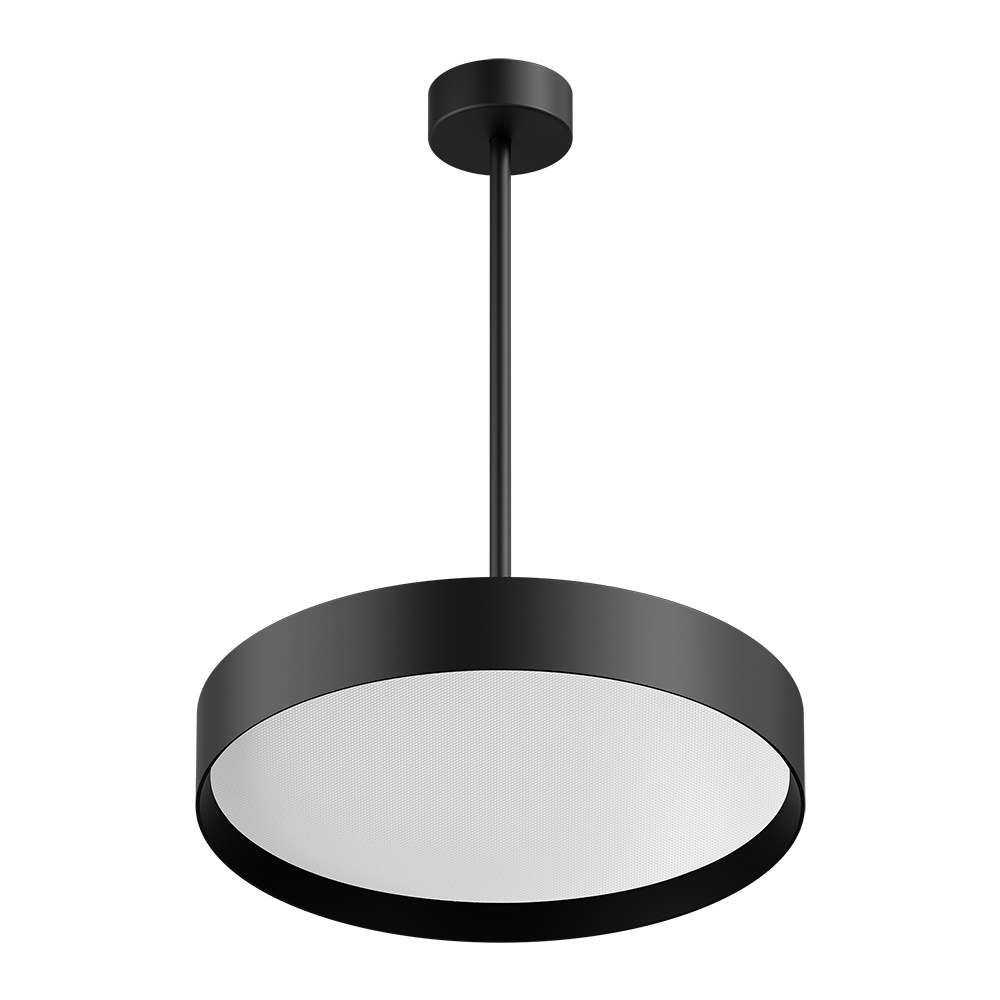

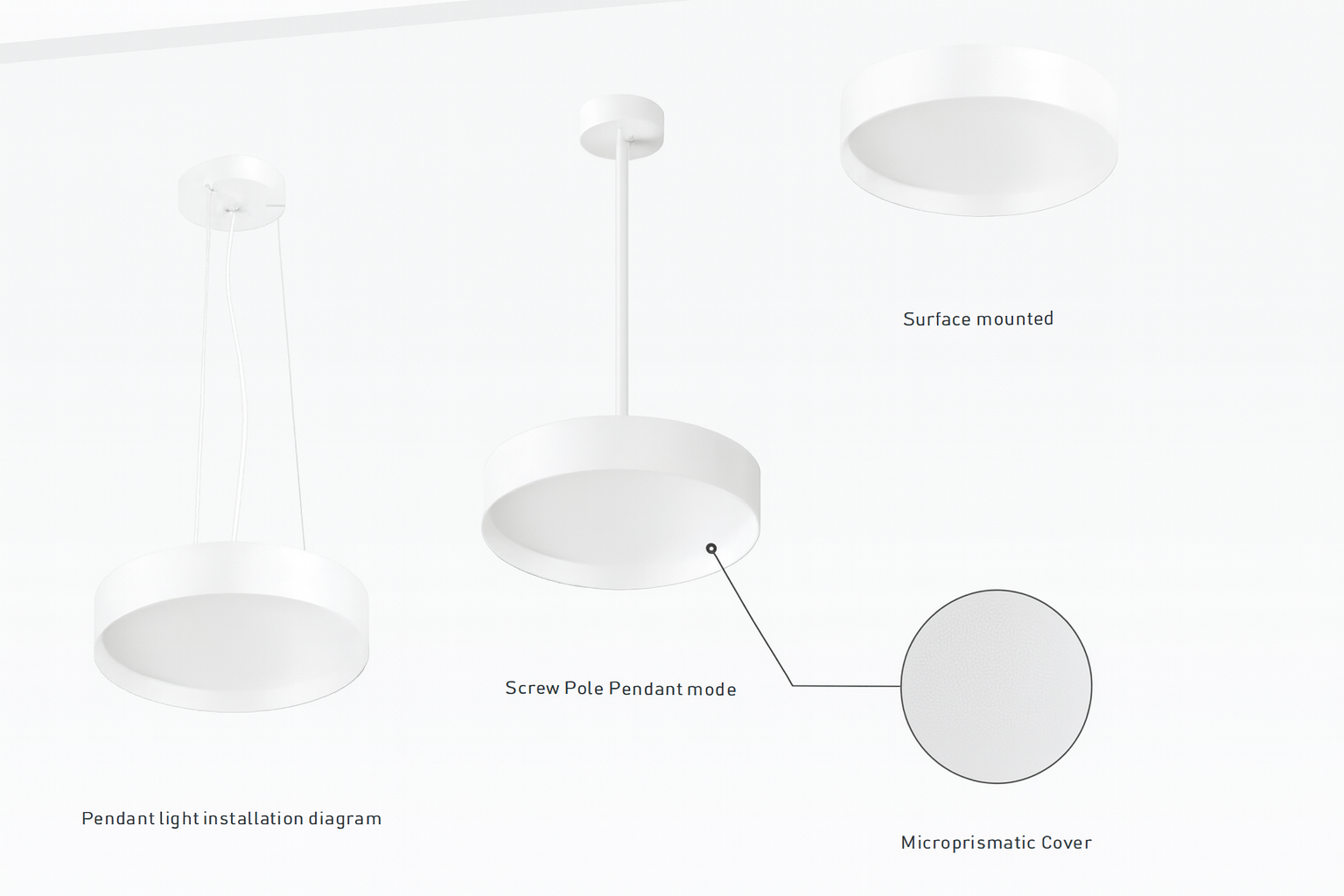

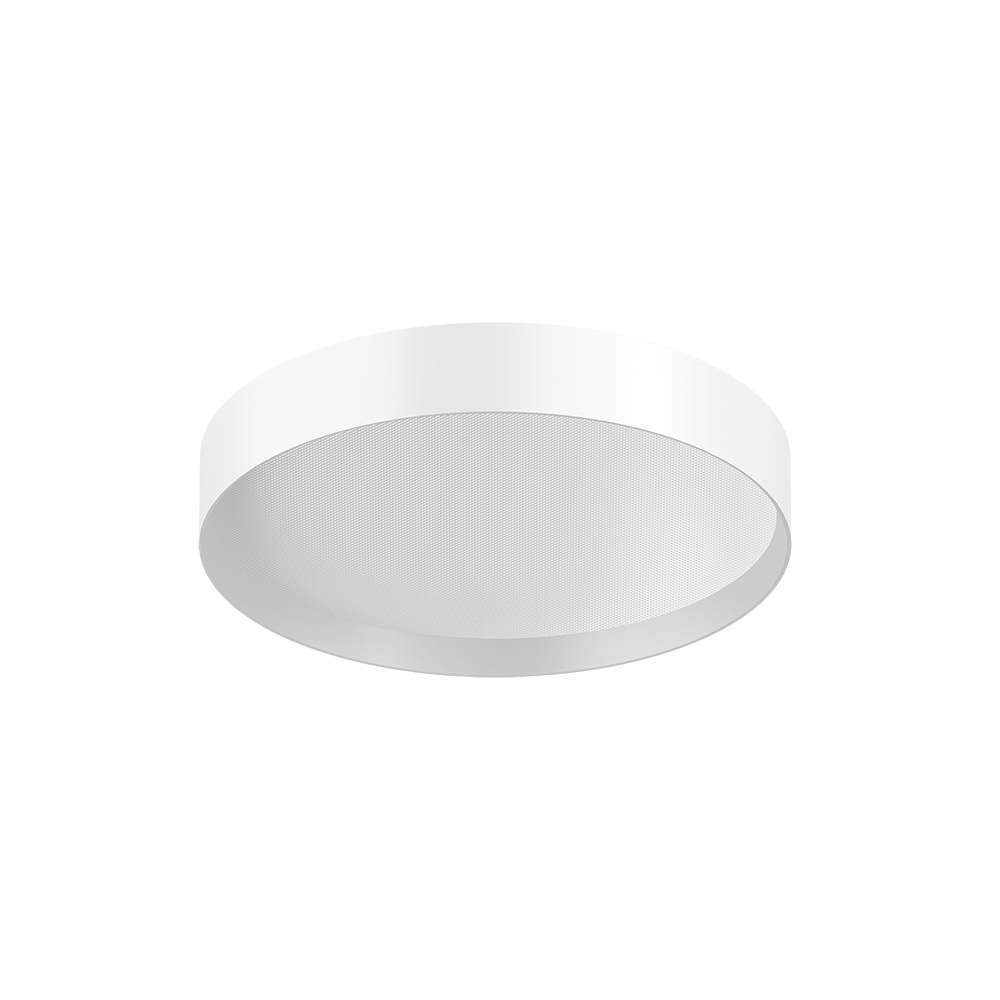

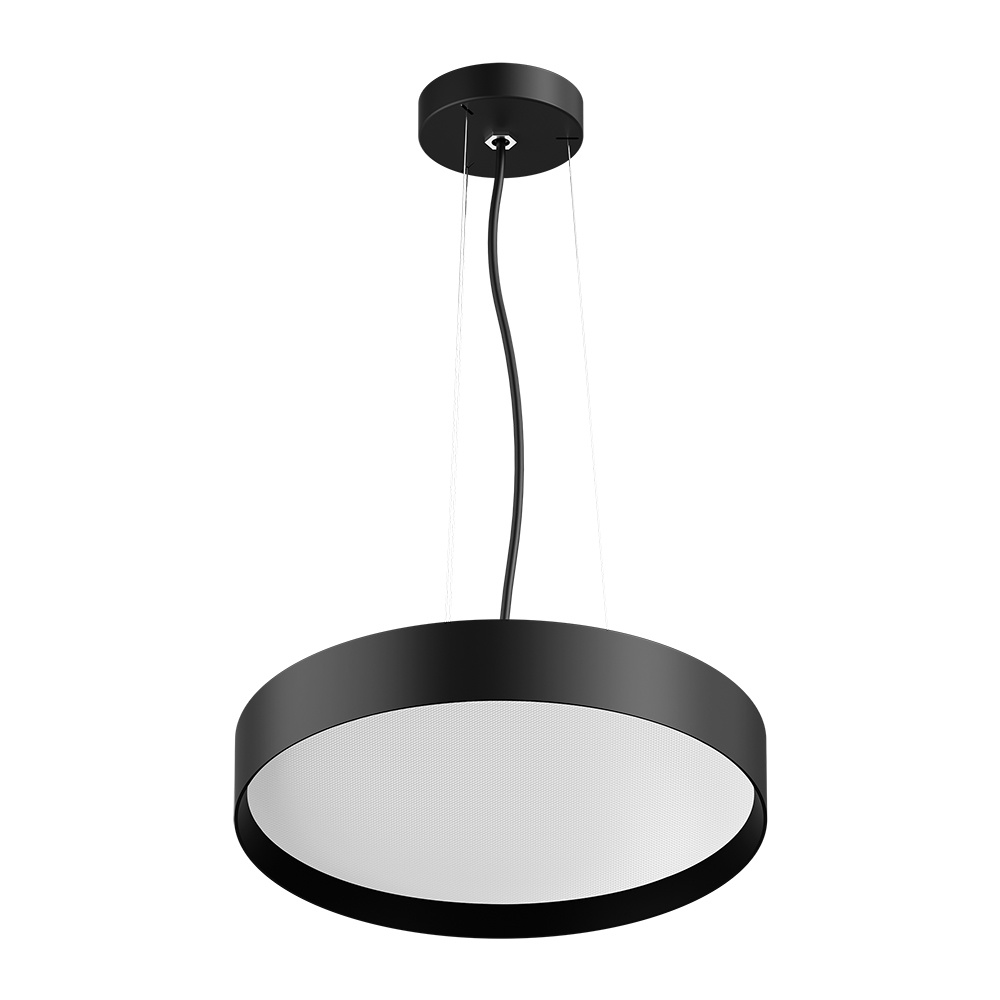

Surface Mounted Type , Screw Pole Pendant type or Wire Pendant Mounted Type
明裝式燈具, 絲杆吊裝或 鋼絲吊裝式燈具
Dimension-尺寸-Dimensión
Dia 350mm
Dia 450mm
Dia 600mm
Power Consumption Max-燈具功率
Consumo de energía Max
Down Light : Dia 350mm : 15W 20W Optional Up Light (9W)
Down Light : Dia 450mm: 22W 26W Optional Up Light (9W or 15W )
Down Light : Dia 600mm : 30W 38W Optional Up Light (9W or 15W )
Input Voltage-輸入電壓-Voltaje de entrada
AC220-240V 50/60HZ
LED Driver Type
LED驅動款式
Tipo de controlador LED
Integrated-type LED Driver--Refer to LED driver specification
請參閱LED驅動器規格
Consulte la especificación de controlador de LED
1. ON/OFF Switch AC220-240V 50/60HZ
2. 0-10V Dimming Driver AC100-240V 50/60HZ
3. Dali Dimming Driver AC100-240V 50/60HZ
4. Remote Emergency Backup >2 hours or >3 hours @ < 12 charger hours應急電池/Copia de seguridad de emergencia
LED Driver Features驅動特性
Funciones del controlador de LED
POWER FACTOR : PF>0.90 @ Full Load
TOTAL HARMONIC DISTORTION: THD< 20%
Control Protocol-控制協議
Protocolo de Control
1-10V / Dali
Beam Angle光束角ángulo de haz
Down Light : 90° Up Light : 120°
Light Source Brand-光源品牌-Fuente de luz de marca
SMD
"Lumen Maintenance LM-80 Reported by TM-21"
L70(10k) > 60,000 hrs
LED Life-LED壽命-La vida del LED
>60,000 hours
Color Temperature -色溫
Temperatura del color
2700K / 3000K / 4000K / 5000K / 6500K
Color Rendering Index-顯色指數
Índice de reproducción cromática
>90
MacAdam Ellipses Binning 麥克亞當橢圓分級
Mac Adam binning elipse
Standard Deviation Colour Matching < 3 SDCM標準偏差配色< 3 SDCM
Coincidencia de color estándar Desviación < 3 SDCM
Luminaire Efficacy燈具效率
La eficacia de la luminaria
100Lm/w(2700K), 100 Lm/w((3000K), 110 Lm/w((4000K),
120 Lm/w((5000K), 120 Lm/w((6500K),
LED Source Luminous EfficacyLED光源光效
Fuente luminosa LED Eficacia
130Lm/w(2700K), 130 Lm/w((3000K), 140 Lm/w((4000K),
150 Lm/w((5000K), 150 Lm/w((6500K),
Housing materials-外殼材料
Materiales de la carcasa
Die-cast aluminum and Polycarbonate Microprismatic Cover diffuser 壓鑄鋁和壓鑄鋁和PC微棱鏡蓋擴散器
Aluminio fundido a presión y difusor de policarbonato
Housing Color外殼顏色
color de la carcasa
Polyester powder-coated : White RAL9003 or Matt Black RAL9005
聚酯粉末塗層：白色 RAL9003 或啞光黑色 RAL9005
Revestimiento de polvo de poliéster: blanco RAL9003 o negro mate RAL9005
Ingress Protection-防護等級
Protección de ingreso
IP20
Operating Humidity -工作濕度
Humedad de funcionamiento
0~90%, non-condensing-不結霜
sin condensación
Operating Temperature Range / 工作溫度範圍
Rango de temperatura de funcion amiento
-30 °C / +50 °C
Comply Testing Standard
符合測試標準
Cumplir el estándar de prueba
ED Luminaires: IEC/EN 60598-1 ; IEC/EN 60598-2-1 ; IEC/ EN62493 ; IEC/EN 62301 ; IEC TR 62778 & IEC 62471
LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547
