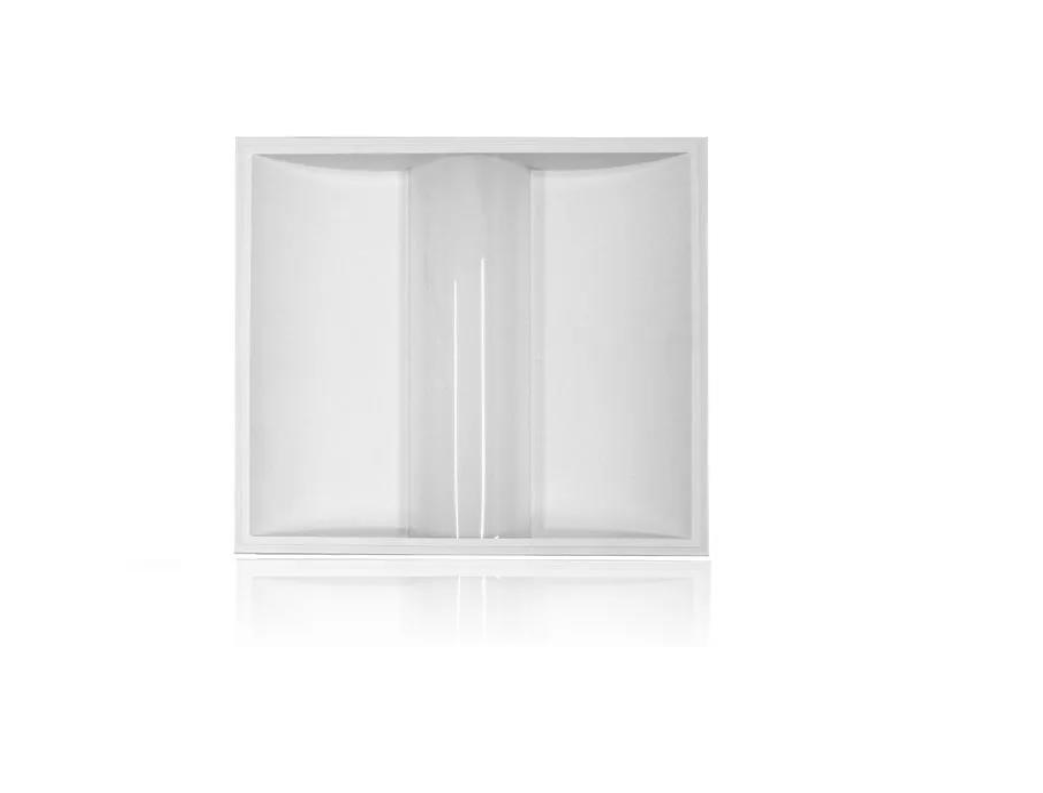

Luminaire Type- 安裝方式 Tipo de luminaria
Recessed Mount 暗裝式燈具 Montaje empotrado
Dimension-尺寸-Dimensión

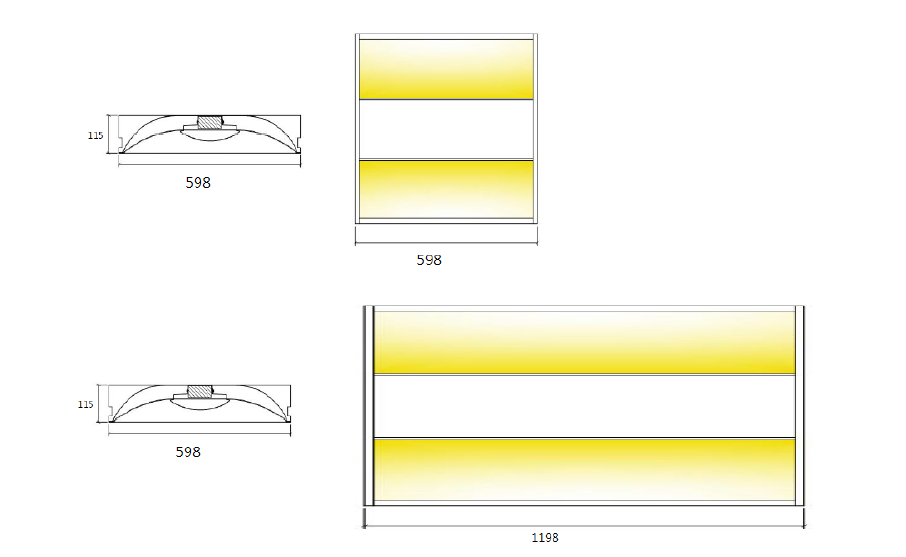

Refer to Technical Drawing 參考技術圖紙
Consulte el dibujo técnico.
Input Voltage-輸入電壓-Voltaje de entrada
AC 220 -240V 50/60HZ
Power Consumption Max-燈具功率
Consumo de energía Max
| Qty of LED T5 | Dimension L x W x H (mm) |
| 1x 6-10W 2feet LED T5 | 598 x 598 x 115 |
| 2x 6-10W 2feet LED T5 | 598 x 598 x 115 |
| 3x 6-10W 2feet LED T5 | 598 x 598 x115 |
| 1 x 12-20W 4feet LED T5 | 1198 x 598 x115 |
| 2 x 12-20W 4feet LED T5 | 1198 x 598 x115 |
| 3 x 12-20W 4feet LED T5 | 1198 x 598 x115 |
LED Driver Type
LED驅動款式
Tipo de controlador LED
Integrated-type LED Driver for DC LED T5 / T8 Application--Refer to LED driver specification 請參閱LED驅動器規格Consulte la especificación de controlador de LED
1. ON/OFF Switch AC220-240V 50/60HZ
2.1-10V Dimming Driver AC220-240V 50/60HZ for DC LED Tube
3. Dali Dimming Driver AC220-240V 50/60HZ for DC LED Tube
4. DMX Driver AC220-240V 50/60HZ for DC LED Tube
5. ZIGBEE Wireless Control (Remoted Driver ) AC220-240V 50/60HZ for DC LED Tube
6. Emergency Backup >2 hours or >3 hours @ < 12 charger hours應急電池/Copia de seguridad de emergencia
7. Microwave Sensor ON/OFF
Control Protocol-控制協議
Protocolo de Control
1-10V / Dali / DMX 512 / RDM / ZIGBEE Wireless Control

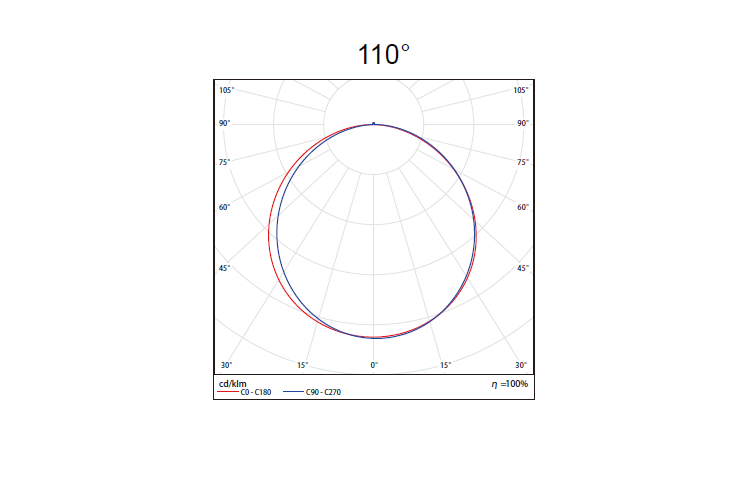

Beam Angle 光束角 ángulo de haz
Refer to LED T5 / T8 tube data sheet
Photobiological safety-IEC 62471 / of Luminaire
光生物安全檢驗(ICE/EN 62471) 结果:
Seguridad fotobiológica-IEC 62471
• Low Risk Group 1 (RG1) Refer to LED T5 / T8 Specification
• 低風險組1 (RG1) 參閱LED T5 / T8規格
• Grupo de bajo riesgo 1 (RG1) Consulte la especificación LED T5 / T8
Housing materials-外殼材料
Materiales de la carcasa
Steel Frame and Opal Polycarbonate Diffuser
鋼製框架和乳白PC擴散器
Estructura de Acero y Difusor de Policarbonato Opal
Trim Housing Color 框外殼顏色
color de la carcasa
Electrostatic Thermo Painting : Matte white RAL 9003
靜電熱噴塗：啞光白 RAL 9003
Termo Pintura Electrostática : Blanco mate RAL 9003
Accessories 配件 accesorios

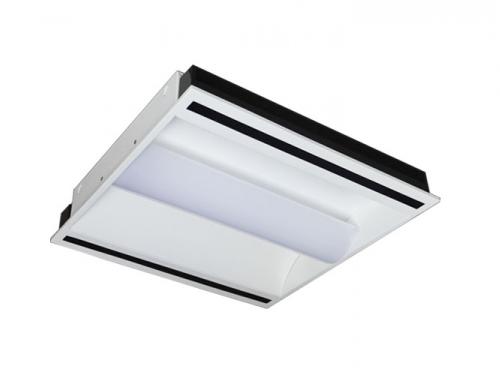

2-side-Air-slot 2側通風氣槽Ranura de aire de 2 lados
Operating Temperature Range / 工作溫度範圍
Rango de temperatura de funcion amiento
-30 °C / +50 °C
Operating Humidity -工作濕度
Humedad de funcionamiento
0~90%, non-condensing-不結霜
sin condensación
Ingress Protection-防護等級 Protección de ingreso
IP20
Comply Testing Standard
符合測試標準
Cumplir el estándar de prueba
LED Luminaires: IEC/ EN 60598-1 / EN 60598-2-1 / EN 62031 / EN 62493 / IEC/EN 62471 / IEC 60598-2-22 / IEC 62031 /EN 55015 / EN 61000-3-2 / EN 61000-3-3 / EN 61547 / IEC 62262 / IEC 60529 / IEC TR62778
Luminaries Performance : IEC 62722-1 / IEC 62722-2-1 FSD regulation PPA 104A (4th Rev). RoHS
