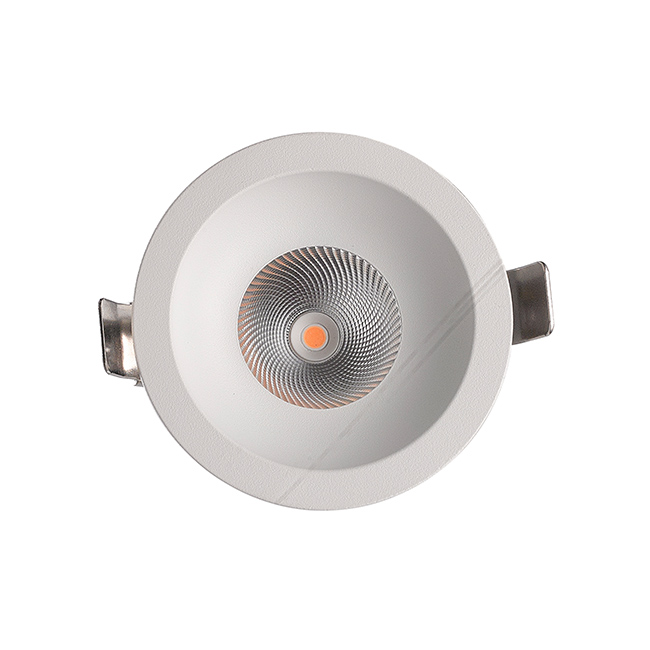

DRAMA X

15W Max IP65
OUTDOOR DOWN LIGHT IP65
  • Die-cast aluminium and clear glass with UV resistant and corrosion -resistance powder coating
  • Anti-glare and high purity anodized aluminum reflector to distribute comfortable light

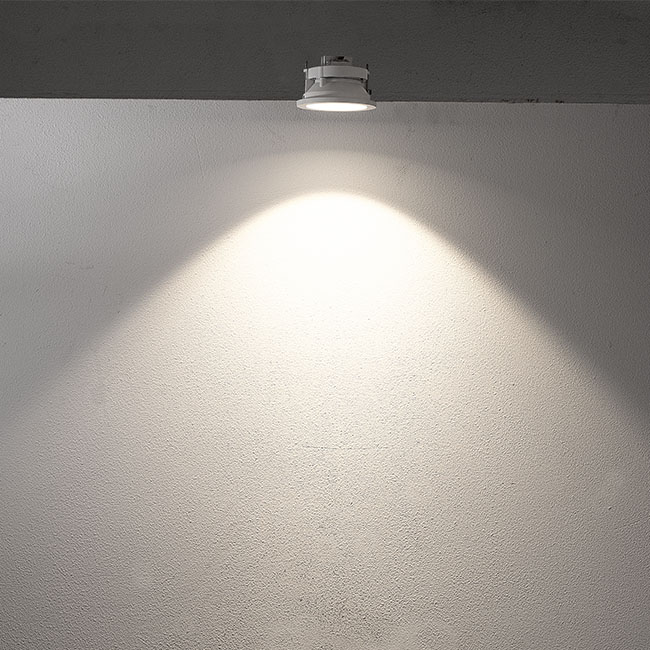

  • Downlights with extra wide flood light distribution, Oval flood Light and Wallwasher
  • Module LED Light Engine Design for Easy Maintenance
  • Ingress Protection: IP65

Technical Data

  • Luminaire Type- 安裝方式-Tipo de luminaria

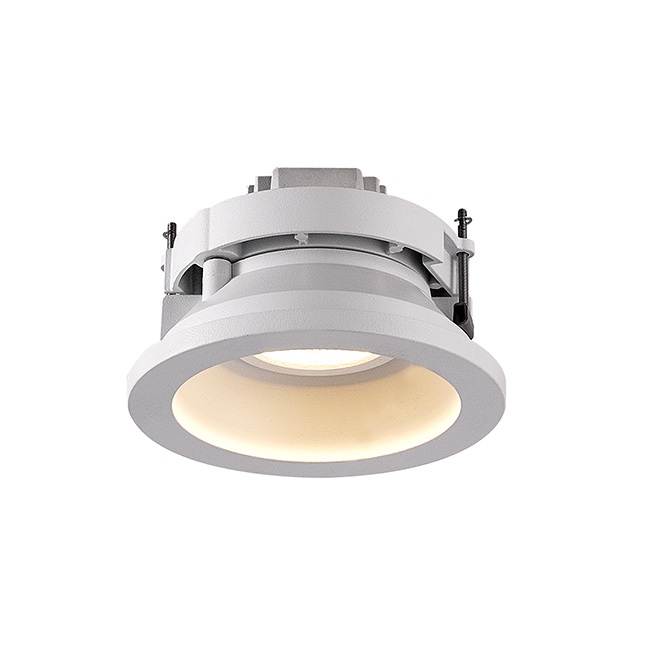

    Recessed Mount Type : Tilted-Angle- Type (30° tilt and 355° rotation)  or Fixed Type, T
    嵌入式筒燈 : 可調角度類型(調角30°和355°旋轉)或固定類型,
    Tipo de montaje empotrado: tipo de ángulo inclinado ( de 30 ° y rotación de 355 °), tipo fijo,

  • Dimension-尺寸-Dimensión

    • Tilted-Angle- Type : DIA: 115 x H: 75 mm

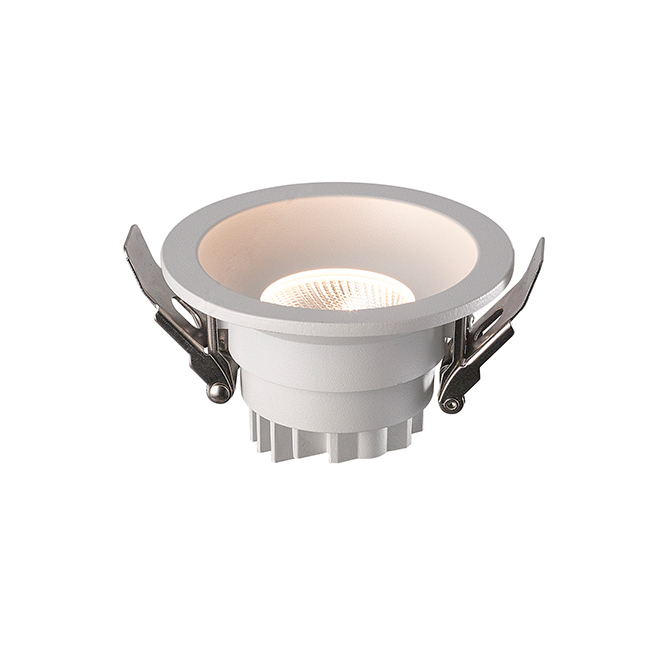

    • Fixed Type: DIA 100 x H: 60mm
  • Cut off Dimension-開孔尺寸-Cortar Dimensión

    • Tilted-Angle- Type : DIA: 115 x H: 75 mm   cut off: DIA: 100-105mm
    • Fixed Type: DIA 100 x H: 60mm cut off: DIA: 80-90mm
  • Power Consumption Max-燈具功率

    Consumo de energía Max

    • Tilted-Angle- Type :  10W  13W   15W
    • Fixed Type:     7W    9W
  • Input Voltage-輸入電壓-Voltaje de entrada

    AC220-240V 50/60HZ

  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED



    Remote-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC220-240V 50/60HZ

    2. ELV Dimming Driver (5-100%)  AC 200-240V 50/60HZ

    3. 0 -10V Dimming Driver AC200-240V 50/60HZ

    4. Dali Dimming Driver(0.1-100% Dimming)  AC200-240V 50/60HZ

    5. DMX Driver(0.1-100% Dimming) AC200-240V 50/60HZ

    6. RDM Driver(0.1-100% Dimming)  AC200-240V 50/60HZ

    7. Emergency Backup >2 hours or >3 hours @ < 12 charger hours應急電池/Copia de seguridad de emergencia

  • Control Protocol-控制協議Protocolo de Control

    0-10V / Dali / DMX 512 / RDM / ZIGBEE Wireless Control

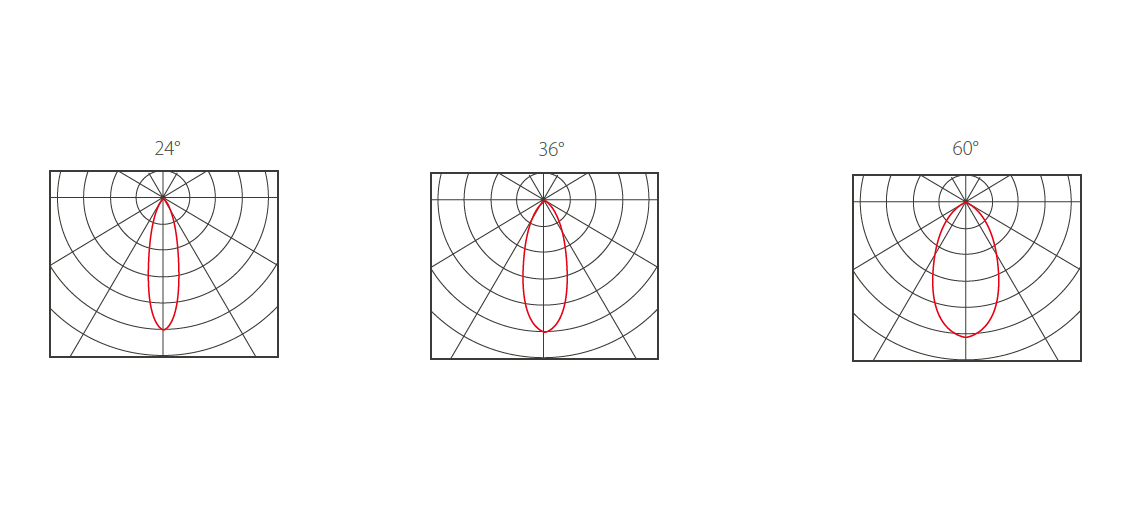

  • Beam Angle  光束角  ángulo de haz



    • 24°        36°          60°



  • Light Source Brand-光源品牌-Fuente de luz de marca

    CREE

  • "Lumen Maintenance LM-80 Reported by TM-21"@ 45°C

     L80(10k) > 50,000 hrs                            L70(10k) > 65,500 hrs

  • LED Life-LED壽命-La vida del LED

    >60,000 hours

  • Color Temperature -色溫

    Temperatura del color

    2700K / 3000K / 4000K / 6500K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    >80

    >90

  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy

    燈具效率

    La eficacia de la luminaria

    80 Lm/w(2700K),    80 Lm/w(3000K),   90 Lm/w(4000K),  100Lm/w(6500K)

  • LED Source Luminous Efficacy  LED光源光效

    Fuente luminosa LED Eficacia

    120 Lm/w(2700K),   120 Lm/w(3000K),   130 Lm/w(4000K),  140Lm/w(6500K)

  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminum & Tempered glass lampshade

    壓鑄鋁和鋼化玻璃燈罩

    Reflector de policarbonato y pantalla de vidrio templado

  • Reflector Color-反光杯顏色
    Reflector color

    • Chrome / White /Black
    • 鍍鉻/白色/黑色
    • Cromo / Blanco / Negro
  • Housing Color

    外殼顏色

    color de la carcasa



    UV resistant Powder Coating : Black RAL 9005  / Graphite RAL 7024 /  White RAL 9003 / Gray RAL 9006

    抗紫外線粉末塗料:啞光黑色燈身 RAL 9005 /石墨 RAL 7024/ 啞光白色燈身 RAL9003  / 啞光灰色燈身 RAL 9006

    Revestimiento en polvo resistente a los rayos UV: Negro RAL 9005 / Grafito RAL 7024 / Blanco RAL 9003 / Gris RAL 9006

  • Ingress Protection-防護等級

    Protección de ingreso

    IP65



  • Mech impact protection機械衝擊保護

    Protección contra impactos mecánicos

    IK08

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    -20 °C / +50 °C

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaires: IEC/EN 60598-1 ; IEC/EN 60598-2-2 ;  IEC/ EN62493 ; IEC/EN 62301 ; IEC TR 62778 & IEC 62471 (RG1)  ;ROHS

    LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547 /IEC 62384

  • Certification-認證-Certificación

Specification Code

Example Product Code:
DRAMA-13W
DRAMA-X
-
Power Consumption

Power Consumption

  • 10W
    10W @Tilted-Angle- Type
  • 13W
    13W @Tilted-Angle- Type
  • 15W
    15W @Tilted-Angle- Type
  • 7W
    7W@Fixed Type
  • 9W
    9W@Fixed Type

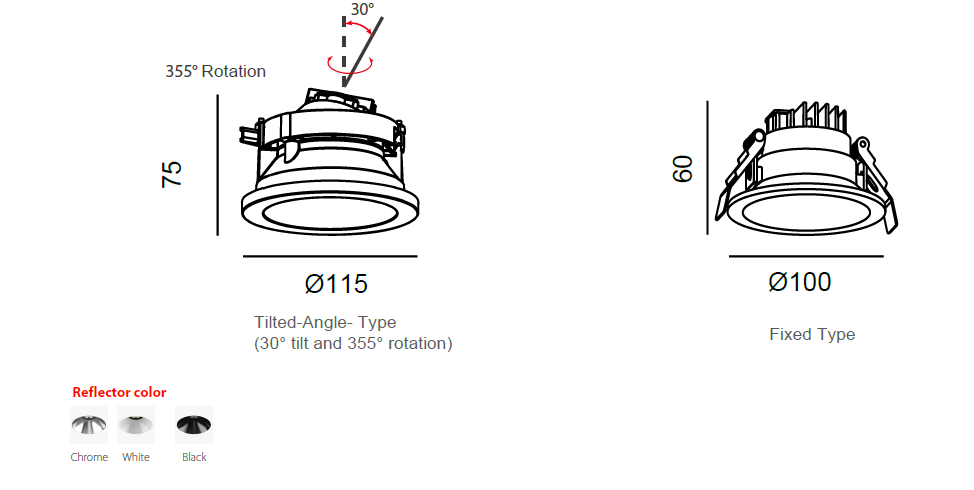

Technical Drawing
