DRIZO F & W

75~200mm IP54
LED RECESSED LOW GLARE DOWN LIGHT UGR< 19

LED RECESSED LOW GLARE DOWN LIGHT. Housing: die-cast aluminium with PMMA Lens and anti-glare reflector to achieve UGR< 19.Deep recessed design achieves super
eye comfort. Optimal lens technologies with narrow,medium and flood beam angles . Materials is complied with Hot Wire Testing: 850°C:  The blue light risk group: (RG0 ) under IEC TR 62778 & IEC 62471  testing

Technical Data

  • Luminaire Type-安裝方式Tipo de luminaria

    Recessed Mount Type嵌入式筒燈Empotrada Tipo Mount

  • Dimension-尺寸-Dimensión

    Cut off Dimension-開孔尺寸-Cortar Dimensión

    F Series:

    • Dia 82 x H: 72mm         Cut-off: 75mm                                Dia 110 x H: 79mm       Cut-off:  100mm
    • Dia 160 x H:100mm      Cut-off:  150mm                              Dia 218 x H:132mm      Cut-off:  200mm

    W Series

    • 110x110xH:79mm        Cut-off:  100x100mm                       167x167xH:100mm      Cut-off:  150x150mm
    • 220x220x H:132mm     Cut-off:  200x200mm
  • Input Voltage-輸入電壓-Voltaje de entrada

    AC100-240V 50/60HZ

  • Power Consumption Max-燈具功率

    Consumo de energía Max

    F Series:

    • 5W @  Dia 82 x H: 72mm                                       7W@ Dia 82 x H: 72mm
    • 9W @  Dia 82 x H: 72mm                                       11W@ Dia 82 x H: 72mm
    • 7W @  Dia 110 x H: 79mm                                      9W @  Dia 110 x H: 79mm
    • 13W @  Dia 110 x H: 79mm                                   15W @  Dia 110 x H: 79mm
    • 17W @  Dia 160 x H:100mm                                  21W @  Dia 160 x H:100mm
    • 24W @  Dia 160 x H:100mm                                  27W @  Dia 160 x H:100mm
    • 28W @   Dia 218 x H:132mm                                 32W @   Dia 218 x H:132mm
    • 35W @   Dia 218 x H:132mm                                 40W @   Dia 218 x H:132mm
    • 44W @   Dia 218 x H:132mm                                 49W @   Dia 218 x H:132mm
    • 52W @   Dia 218 x H:132mm                                 56W @   Dia 218 x H:132mm

    W Series

    • 9W @ 110x110mm                                                   13W @ 110x110mm
    • 15W @ 110x110mm                                                 17W @167x167mm
    • 21W @167x167mm                                                  24W @167x167mm
    • 27W @167x167mm                                                  28W @ 220x220mm
    • 32W @ 220x220mm                                                 35W @ 220x220mm
    • 40W @ 220x220mm                                                  44W @ 220x220mm
    • 49W @ 220x220mm                                                  52W @ 220x220mm
    • 56W @ 220x220mm
  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED

    Remote-type LED Driver--Constant Current LED Driver:   Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC 220-240V 50/60HZ

    2. ELV Dimming Driver (5-100%) AC 100-120V 50/60Hz or AC 200-240V 50/60HZ

    3. 0-10V Dimming Driver  AC100-240V 50/60HZ

    4. Dali Dimming Driver AC100-240V 50/60HZ

    5. Zigbee Wireless Control Driver  AC100-270V 50/60HZ

    6. DMX Driver AC100-240V 50/60HZ

    7. RDM Driver  AC100-240V 50/60HZ

    8. Emergency Backup >2 hours or >3 hours 應急電池/Copia de seguridad de emergencia

  • LED Driver Type LED驅動款式 Tipo de controlador LED Driver

    POWER FACTOR : PF>0.9 @ Full Load                   TOTAL HARMONIC DISTORTION: THD< 20%

  • Beam Angle 光束角 /ángulo de haz

    18°                 30°                  60°                     75°

  • Light Source Brand-光源品牌-Fuente de luz de marca

    JAPAN CITIZEN COB LED

  • "Lumen Maintenance LM-80 Reported by TM-21"@ 25°C

    L90(10k) = 50,700 hrs         L80(10k) > 63,500 hrs         L70(10k) > 63,500 hrs

  • LED Life-LED壽命-La vida del LED

    >60,000 hours

  • Color Temperature -色溫 Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6000K/ 6500K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    • >80
    • >90
  • Chromaticity Tolerance (initial Macadam)

    色度容差(初始Macadam)

    Tolerancia de cromaticidad (Macadam inicial)

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy燈具效率

    La eficacia de la luminaria

    110 Lm/w(2700K),           110 Lm/w(3000K),          120 Lm/w(4000K),

    120Lm/w(5000K),            130 Lm/w(6000K),          130Lm/w(6500K)

  • LED Source Luminous Efficacy LED光源光效

    Fuente luminosa LED Eficacia

    140 Lm/w(2700K),           140 Lm/w(3000K),          150 Lm/w(4000K),

    150Lm/w(5000K),            160 Lm/w(6000K),          160Lm/w(6500K)

  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminum and PMMA Lens and Polycarbonate Reflector

    壓鑄鋁和PMMA 透鏡和 PC反光杯

    Lente de aluminio fundido a presión y PMMA y reflector de policarbonato

  • Trim Color-框邊顏色-Estilo Color

    Matte white / Matte black   啞光白色 / 啞光黑色  Blanco mate / Matte black

  • Reflector Color-反光杯顏色-Reflector  color

    Matte Silver 啞銀Plata mate                     Black 黑色 Negro                    White 白色 Blanco

    Dark Specular  亮黑色Especular oscuro                                                  Gold 金色 Oro

  • Ingress Protection-防護等級

    Protección de ingreso

    IP54

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    -30 °C / +50 °C

  • Comply Testing Standard

    符合測試標準 Cumplir el estándar de prueba

    LED Luminaires: IEC/EN 60598-1 ; IEC/EN 60598-2-2 ;  IEC/ EN62493 ; IEC/EN 62301 ; IEC TR 62778 & IEC 62471  (RG0)

    LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547

  • Certification-認證-Certificación

Specification Code

Example Product Code:
DRIZO-F-56W
DRIZO-F-W
-
Series
-
Power Consumption

Series

  • F
    F Series
  • W
    W Series

Power Consumption

  • 5W
    5W @Dia 84 x H: 72mm
  • 7W
    7W @Dia 84 x H: 72mm or @ Dia 110 x H: 79mm
  • 9W
    9W @ @Dia 84 x H: 72mm or Dia 110 x H: 79mm or @ 110x110mm
  • 11W
    11W @Dia 84 x H: 72mm
  • 13W
    13W @ Dia 110 x H: 79mm or @ 110x110mm
  • 15W
    15W @ Dia 110 x H: 79mm or @ 110x110mm
  • 17W
    17W @ Dia 160 x H: 100mm or @ 167x167mm
  • 21W
    21W @ Dia 160 x H: 100mm or @ 167x167mm
  • 24W
    24W @ Dia 160 x H: 100mm or @ 167x167mm
  • 27W
    27W @ Dia 160 x H: 100mm or @ 167x167mm
  • 28W
    28W@ Dia 218 x H:132mm or @ 220x220mm
  • 32W
    32W@ Dia 218 x H:132mm or @ 220x220mm
  • 35W
    35W@ Dia 218 x H:132mm or @ 220x220mm
  • 40W
    40W@ Dia 218 x H:132mm or @ 220x220mm
  • 44W
    44W@ Dia 218 x H:132mm or @ 220x220mm
  • 49W
    49W@ Dia 218 x H:132mm or @ 220x220mm
  • 52W
    52W@ Dia 218 x H:132mm or @ 220x220mm
  • 56W
    56W @ 220x220mm

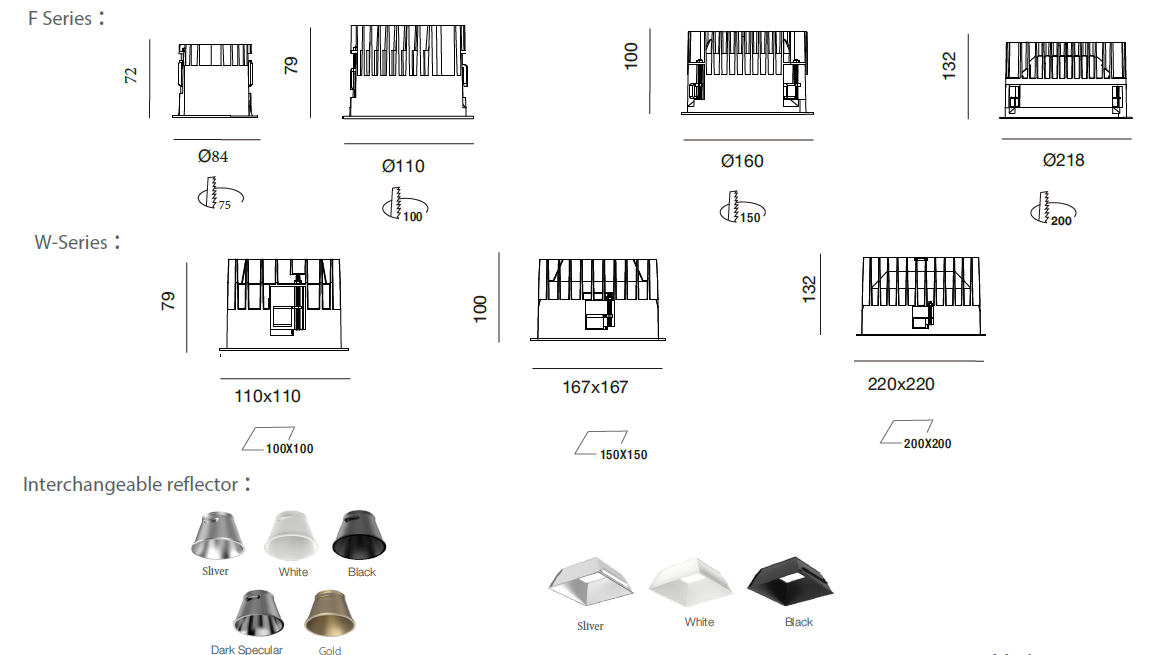

Technical Drawing

Product Download Tab
