WIDE MINI

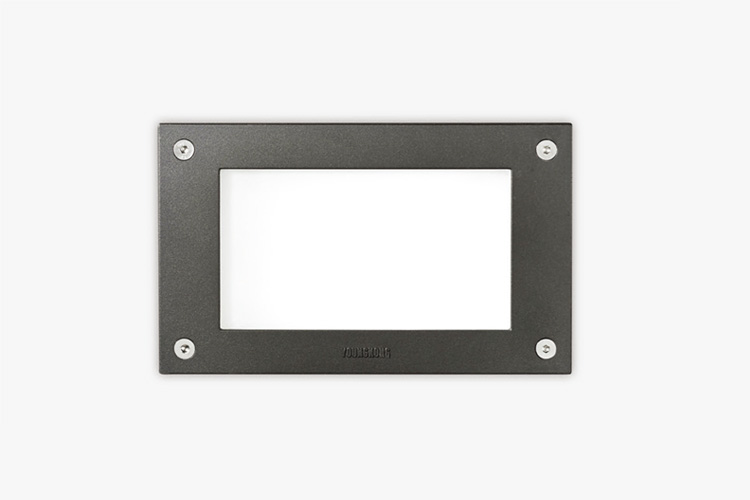

WIDE MINI-1

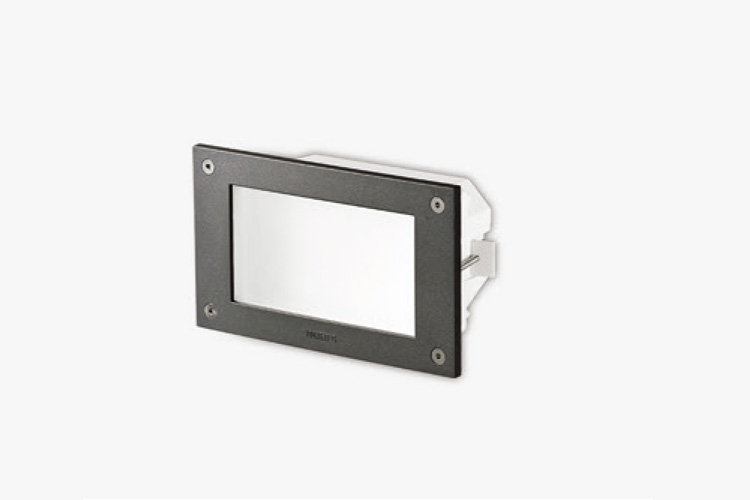

WIDE MINI-2
L191 x H116 mm 8W IP65
OUTDOOR RECESSED WALL LIGHT

· High-performance LED module

· Frosted tempered glass

· Diecast aluminum, Stainless steel recessed housing

· Dark gray (powder-coated) color

· Protection class IP65

· 220~240Vac 50~60Hz integral driver

All values in the technical data are subject to tolerances. The luminaire luminous flux and
luminaire wattage may change as a result of technical progress.

Technical Data

  • Luminaire Type-

    安裝方式

    Tipo de luminaria

    Recessed Wall Light Type

    嵌入式燈具

    Tipo de Recessed

  • Dimension-尺寸-Dimensión

    L191 x H:116 x W:75mm

  • Recessed housing size

    預埋件尺寸

    Tamaño de carcasa empotrable

    L182 x H:107 x W:90 mm

  • Power Consumption Max-燈具功率

    Consumo de energía Max

    8W

  • Input Voltage-輸入電壓-Voltaje de entrada

    AC220-240V 50/60Hz

  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED

    Integrated-type LED Driver--Refer to LED driver specification

    請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Switch   AC220-240V 50/60HZ



  • Light Source Brand-光源品牌-Fuente de luz de marca

    CREE

  • "Lumen Maintenance LM-80 Reported by TM-21"

    1. L90(10k) = 50,700 hrs

    2. L80(10k) > 63,500 hrs

    3. L70(10k) > 63,500 hrs

  • LED Life-LED壽命-La vida del LED

    >50,000 hours

  • Color Temperature -色溫

    Temperatura del color

    2700K / 3000K / 4000K/ 5000K / 6500K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    > 80

  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

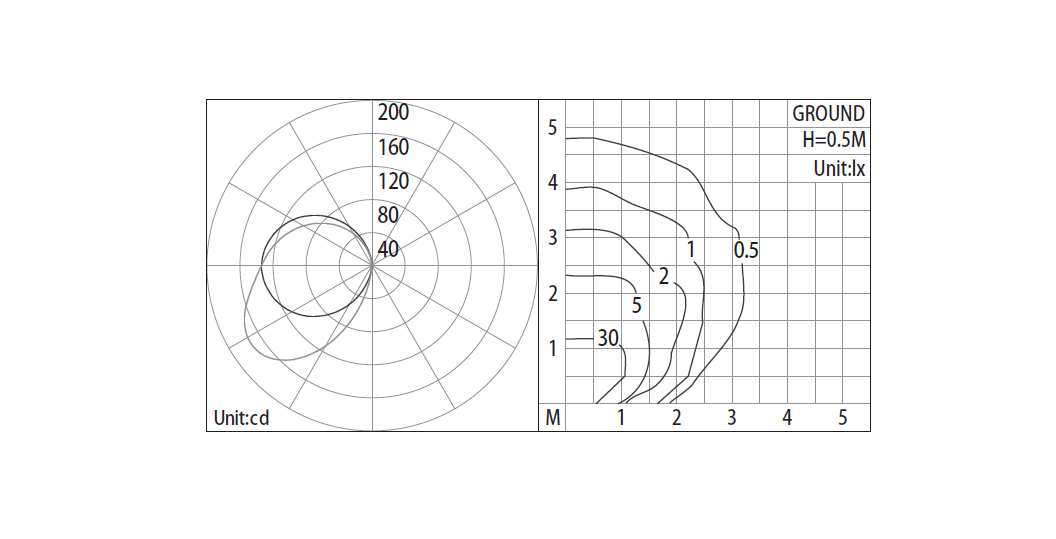

  • Beam Angle

    光束角

    ángulo de haz

    120°

  • Luminaire Efficacy

    燈具效率

    La eficacia de la luminaria

    • 40 Lm/w(2700K),
    • 40 Lm/w(3000K),
    • 45 Lm/w(4000K),
    • 50 Lm/w(5000K),
    • 55 Lm/ww(6500K)
  • LED Source Luminous Efficacy

    LED光源光效

    Fuente luminosa LED Eficacia

    • 100 Lm/w(2700K),
    • 100 Lm/w(3000K),
    • 105 Lm/w(4000K),
    • 120 Lm/w(5000K),
    • 120 Lm/w(6500K)
  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminum\ stainless steel recessed housing and frosted tempered glass

    壓鑄鋁\不鏽鋼預埋件和磨砂鋼化玻璃

    Aluminio fundido a presión\ Carcasa de acero inoxidable empotrado y vidrio templado

  • Housing Color

    外殼顏色

    color de la carcasa

    Powder Coating :Matte White body--粉末塗料:啞光白色燈身--Recubrimiento en Polvo: Cuerpo blanco mate

    Powder Coating :Dark Gray Cover--粉末塗料:深灰面蓋--Recubrimiento en Polvo: Cubierta gris oscuro

    Powder Coating :Sliver Gray Cover--粉末塗料:銀灰面蓋--Recubrimiento en Polvo: Cubierta gris de la astilla

  • Ingress Protection-防護等級

    Protección de ingreso

    IP65

  • Net Weight

    淨重

    Peso Neto

    1.1kg

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    -20 °C / +60 °C /  -4 °F / +124 °F

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Environment-使用環境-medio ambiente

    Outdoor

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    EN/ IEC  60598-1;EN/IEC 60598-2-1;EN/IEC 62471 (RG1) ;EN/IEC 62493;EN/IEC 62031;IEC TR 62778; IEC62262;

    IEC62722-1; IEC 62722-2-1  RoHS  CIBSE TM5 or IES  TM21-L70

    EN 55015; EN/IEC 61547 ;EN/IEC 61000-3-2; EN/IEC 61347-1;EN/IEC 61347-2-13;EN/ IEC 62384

  • Certification-認證-Certificación

Specification Code

Example Product Code:
WIDE MINI-8W
WIDE-MINI
-
8W

Power Consumption

  • 8W
    8W
