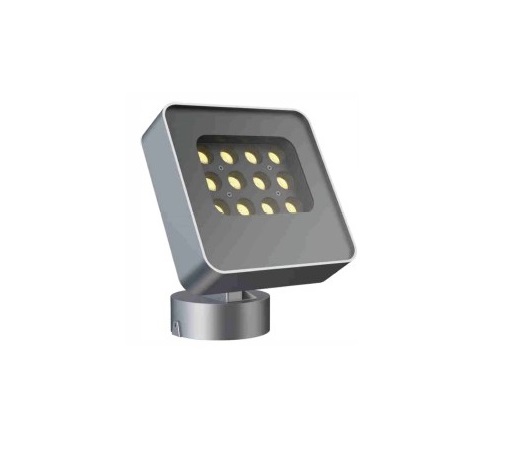

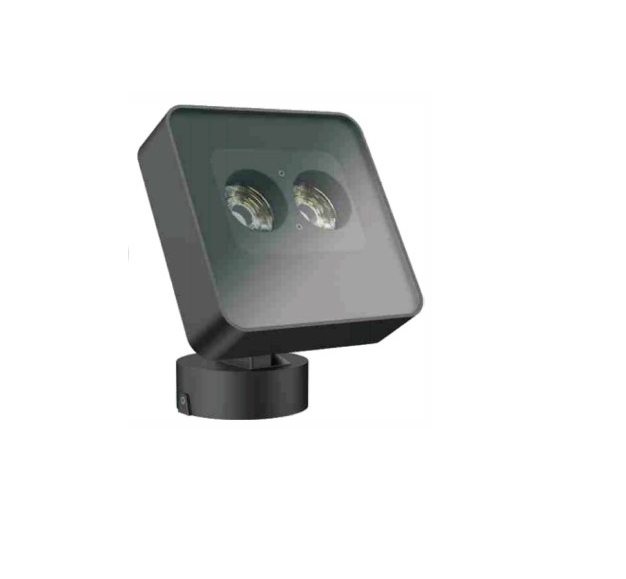

F-SPAMY Q

12W-56W IP66
Integrated Pole System
  • LED Flood Light IP66.
  • The fixture coated with electrophoresis and powder for excellent anti-corrosion performance.
  • Die-cast aluminium with safety glass.Galvanized steel plate.
  • Surface anti-ageing electrostatic spray processing,super resistance to corrosion.
  • Advanced Integrated Pole System for Landscape design

Technical Data

  • Luminaire Type-

    安裝方式

    Tipo de luminaria

    Surface Mounted and Adjustable Type / Pole Mounted / Spike Mount

    表面安裝和可調節型/桿式安裝/釘式安裝

    Montaje en superficie y tipo ajustable / montaje en poste / montaje de punta

  • Power Consumption with LED Driver

    LED燈具包括LED驅動電源功率

    Consumo de energía con controlador de LED

    • 170x170mm :  24W ( 2W High Power LED x 12 pcs)    or   24W (  12W COB Leds  x 2 pcs )
    • 210x210mm :  36W ( 1.5W High Power LED x 24 pcs  ) or   36W (  9W COB Leds  x 4 pcs )
    • 260x260mm :  54W ( 1.5W  High Power LED x 36 pcs ) or   56W (  14W COB Leds  x 4 pcs )
  • Input Voltage / 輸入電壓

    Voltaje de entrada

    • DC 24V
    • AC 100-240V
  • Control Protocol/控制協議/Protocolo de Control

    • 0-10V / Dali  ---Remote  LED driver 1-10V / DALI
    • DMX512 Integrated  DMX512 decoder
  • Power Factor / 功率因數/Factor de potencia

    PF>0.90

  • Light Source Brand-光源品牌-Fuente de luz de marca

    CREE

  • "Lumen Maintenance LM-80 Reported by TM-21"

    L70(10k) > 63,500 hrs

  • LED Life-LED壽命-La vida del LED

    >50,000 hours

  • Color Temperature and Color 色溫和顏色

    Temperatura y color del color

    2700K  3000K  4000K  5000K    RGB

    RGBW (3000K  4000K  5000K )

  • Color Rendering Index-顯色指數

    Índice de reproducción cromáca

    >80

    >90

  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse



    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

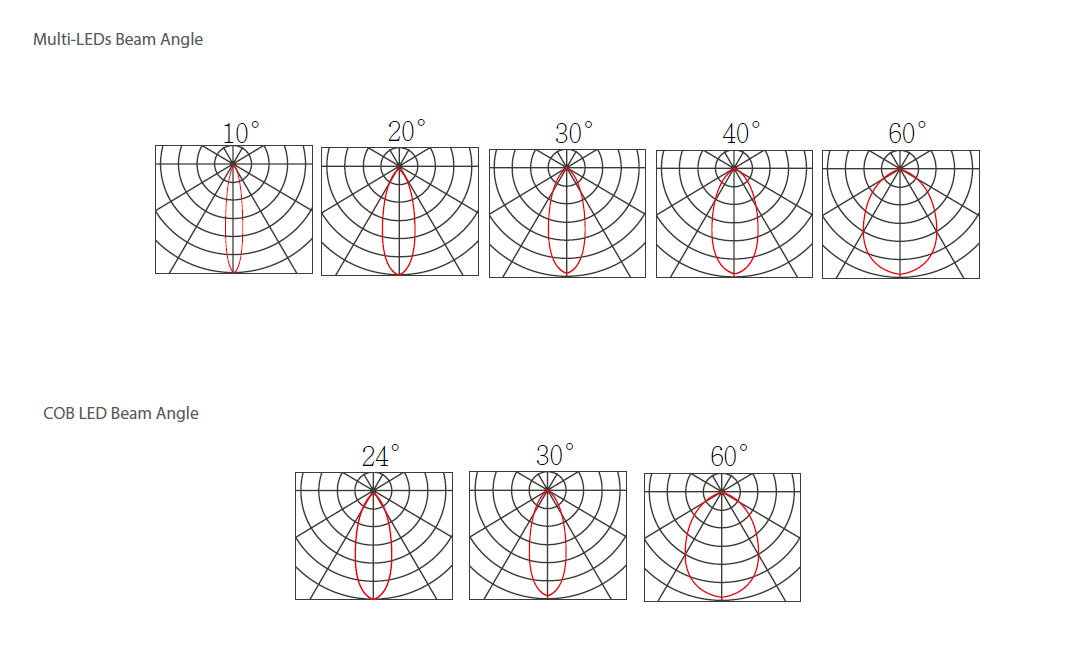

  • Beam Angle/光束角/ángulo de haz

    • COB LED  Beam  Angle: 24°  36°  60°
    • High Power Multi-LEDs Beam Angle: 10°  20°  30°  40°  60°
  • Luminaire Efficacy燈具效率

    La eficacia de la luminaria

    2700K  3000K  4000K  5000K    RGB

    RGBW (3000K  4000K  5000K )

  • LED Source Luminous EfficacyLED光源光效

    Fuente luminosa LED Eficacia

    135 Lm/w (2700K)    140 Lm/w (3000K)    150 Lm/w (4000K)    160 Lm/w (5000K)

    110Lm/w RGB         125Lm/w RGBW

  • Housing materials外殼材料

    Materiales de la carcasa

    Die-cast aluminium and Safety  glass 壓鑄鋁和安全玻璃

    Aluminio fundido y vidrio de seguridad.

  • Housing Color外殼顏色

    color de la carcasa

    Matte Silver 啞光銀

    Plata mate

  • Ingress Protection-防護等級

    Protección de ingreso

    IP66

  • Mech impact protection 機械衝擊保護

    Protección contra impactos mecánicos

    IK07

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    -30 °C / +50 °C

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Dimension尺寸Dimensión

    Refer to Technical Drawing  請參閱技術圖紙Consulte el dibujo técnico

  • Certificate Standard Complied

    符合安規標準

    estándar certificado de cumplimiento

    LED Luminaries:  IEC 60598-1;IEC 60598-2-5;RoHS

    LED Driver:          IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;  IEC/EN 61000-3-3;IEC/EN61574;EN 55015

  • Certification-認證-Certificación

Specification Code

Example Product Code:
F-SPAMY-24W
F-SPAMY-Q
-
POWER CONSUMPTION

POWER CONSUMPTION

  • 24W
    24W ( 2W High Power LED x 12 pcs) @170x170mm
  • 24W
    24W ( 12W COB Leds x 2 pcs ) @170x170mm
  • 36W
    36W ( 1.5W High Power LED x 24 pcs) @ 210x210mm
  • 36W
    36W ( 9W COB Leds x 4 pcs ) @ 210x210mm
  • 54W
    54W ( 1.5W High Power LED x 36 pcs ) @260x260mm
  • 56W
    56W ( 14W COB Leds x 4 pcs ) @260x260mm

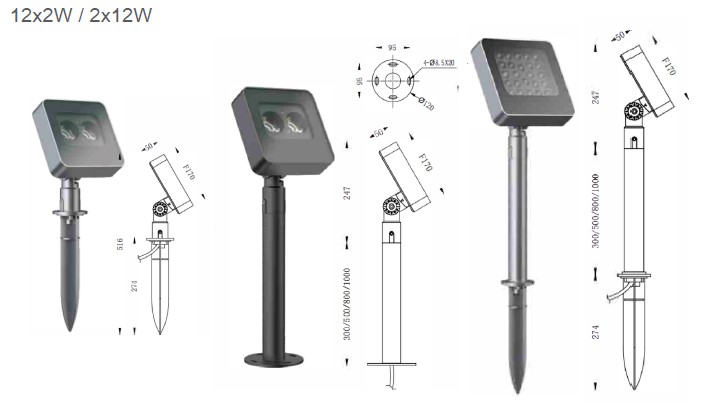

Technical Drawing

Product Download Tab
