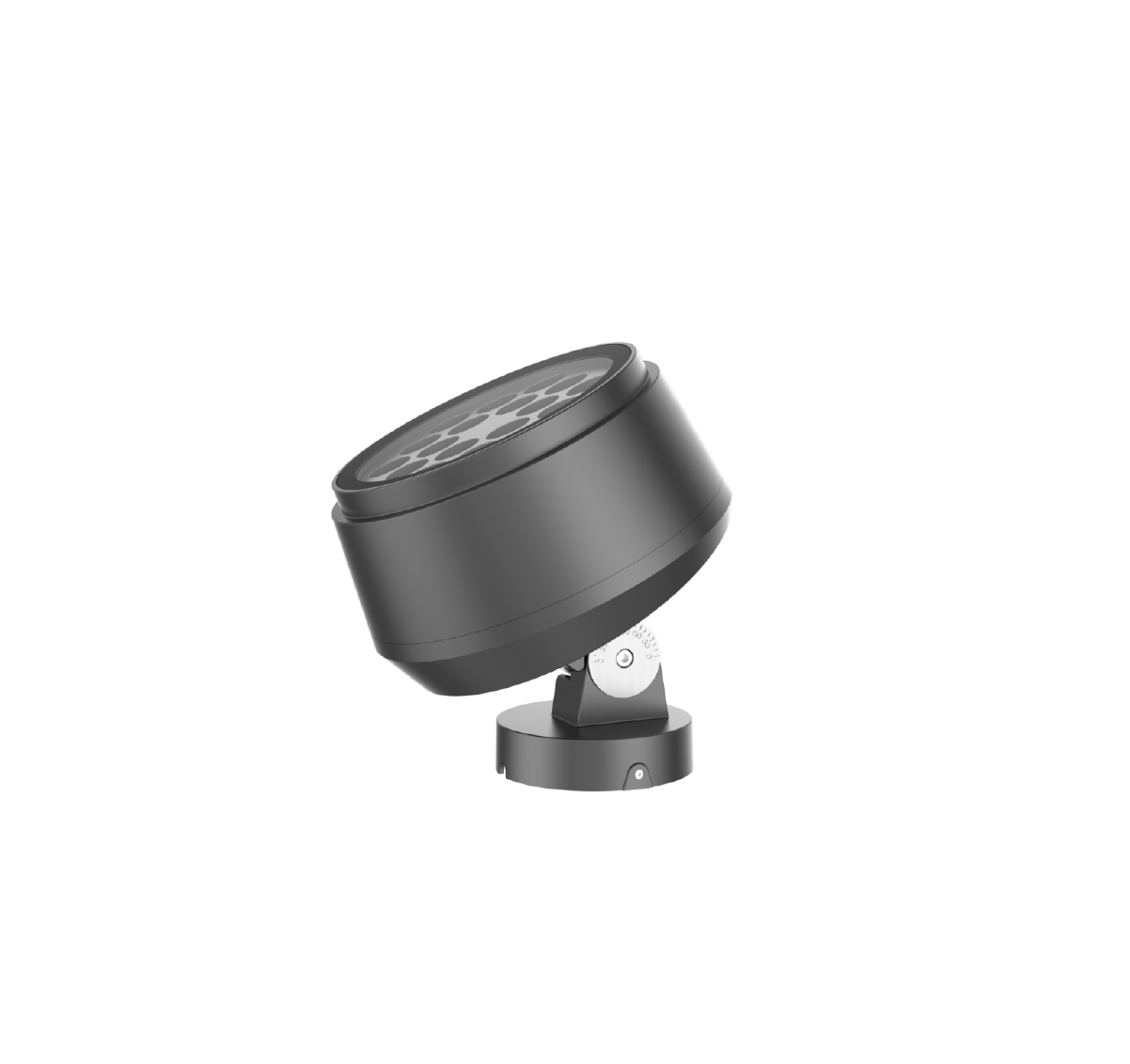

FAIT-X

10W-75W IP66
Outdoor Spot Light System
  • LED Flood Light IP65
  • The fixture coated with electrophoresis and powder for excellent anti-corrosion performance.
  • Die-cast aluminium with safety glass.
  • Surface anti-ageing electrostatic spray processing, super resistance to corrosion.
  • Ingress Protection: IP65 Mech impact protection: IK08

Technical Data

  • Luminaire Type-

    安裝方式

    Tipo de luminaria

    Surface Mounted and Rotated +/- 90 degree

    表面安裝和旋轉 +/- 90 度

    Montado en superficie y girado +/- 90 grados

  • Power Consumption with LED Driver

    LED燈具包括LED驅動電源功率

    Consumo de energía con controlador de LED

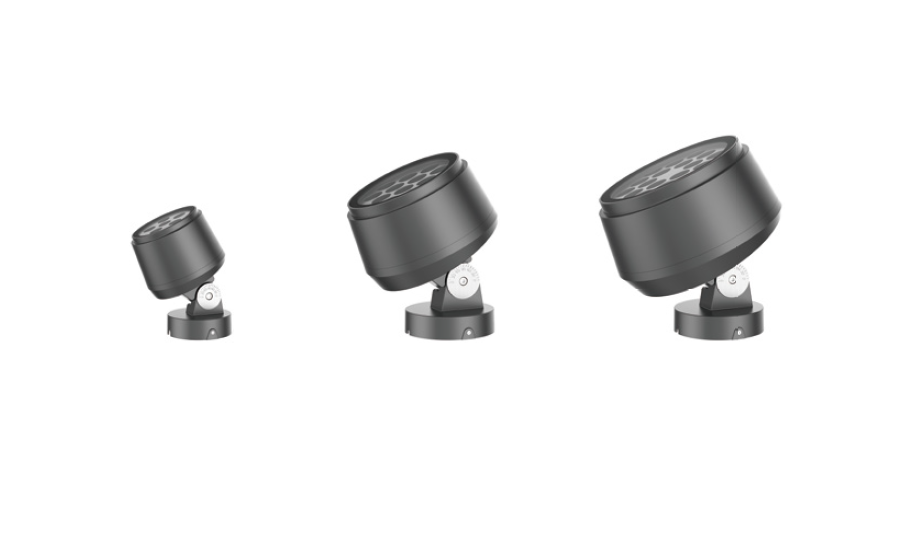

    • Dia 129mm x H: 190mm :     10W         15W      18W
    • Dia 220mm x H: 258mm :     20W         25W      30W        35W       40W
    • Dia 268mm x H: 272mm :     45W         50W      55W        60W        65W      70W          75W
  • Input Voltage / 輸入電壓

    Voltaje de entrada

    DC24V   or     DC24V +DMX512

    AC 100-240V/50-60HZ

  • Control Protocol/控制協議/Protocolo de Control

    • Integrated ON/OFF LED Driver
    • Remote  LED driver 1-10V / DALI
    • DMX512 Integrated  DMX512 decoder
  • Power Factor / 功率因數/Factor de potencia

    PF>0.90

  • Light Source Brand-光源品牌-Fuente de luz de marca

    Nichia Japan

  • "Lumen Maintenance LM-80 Reported by TM-21"

    L70(10k) > 63,500 hrs

  • LED Life-LED壽命-La vida del LED

    >50,000 hours

  • Color Temperature and Color 色溫和顏色

    Temperatura y color del color

    2700K  3000K  4000K  5000K

    RGBW (3000K  4000K  5000K )

  • Color Rendering Index-顯色指數

    Índice de reproducción cromáca

    >80

    >90

  • MacAdam Ellipses Binning  麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

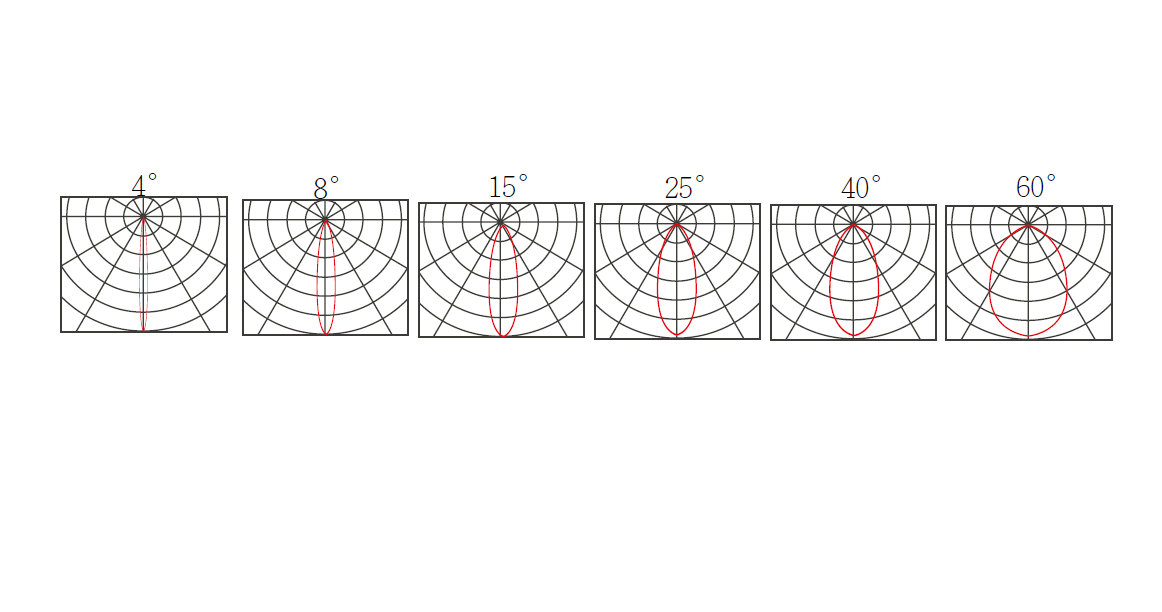

  • Beam Angle/光束角/ángulo de haz

    4°      8°      18°      25°     40°     60°

  • Luminaire Efficacy燈具效率

    La eficacia de la luminaria

    90 Lm/w (2700K)   90Lm/w (3000K)   100 Lm/w (4000K)    110 Lm/w (5000K)

    65Lm/w RGBW

  • LED Source Luminous EfficacyLED光源光效

    Fuente luminosa LED Eficacia

    130 Lm/w (2700K)   130Lm/w (3000K)   140 Lm/w (4000K)    150 Lm/w (5000K)

    110Lm/w RGB          125Lm/w RGBW

  • Housing materials外殼材料

    Materiales de la carcasa

    Die-Casted Aluminium and Tempered Glass壓鑄鋁及鋼化玻璃

    Aluminio fundido a presión y  vidrio templado de

  • Housing Color

    外殼顏色

    color de la carcasa

    Powder Coated in White RAL9003 , Grey RAL9006 or  Matte Black RAL 9005 - UV Resistant powder coating for Anti-corrosion Protection

    白色 RAL 9003、灰色 RAL 9006 或啞光黑色 RAL 9005 粉末塗層 - 用於防腐蝕保護的抗紫外線粉末塗層

    Recubierto en polvo en blanco RAL 9003, gris RAL 9006 o negro mate RAL 9005 - Recubrimiento en polvo resistente a los rayos UV para protección anticorrosión

  • Ingress Protection-防護等級

    Protección de ingreso

    IP65

  • Mech impact protection 機械衝擊保護

    Protección contra impactos mecánicos

    IK08

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    -30 °C / +50 °C

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Dimension尺寸Dimensión

    Refer to Technical Drawing  請參閱技術圖紙Consulte el dibujo técnico

  • Certificate Standard Complied

    符合安規標準

    estándar certificado de cumplimiento

    LED Luminaries:  IEC 60598-1;IEC 60598-2-5;RoHS

    LED Driver:          IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;  IEC/EN 61000-3-3;IEC/EN61574;EN 55015

  • Certification-認證-Certificación

Specification Code

Example Product Code:
FAIT-50W
FAIT-X
-
POWER CONSUMPTION

POWER CONSUMPTION

  • 10W
    10W @Dia 129mm x H: 190mm
  • 15W
    15W @Dia 129mm x H: 190mm
  • 18W
    18W @Dia 129mm x H: 190mm
  • 20W
    20W@Dia 220mm x H: 258mm
  • 25W
    25W@Dia 220mm x H: 258mm
  • 30W
    30W@Dia 220mm x H: 258mm
  • 35W
    35W@Dia 220mm x H: 258mm
  • 40W
    40W@Dia 220mm x H: 258mm
  • 45W
    45W@Dia 268mm x H: 272mm
  • 50W
    50W@Dia 268mm x H: 272mm
  • 55W
    55W@Dia 268mm x H: 272mm
  • 60W
    60W@Dia 268mm x H: 272mm
  • 65W
    65W@Dia 268mm x H: 272mm
  • 70W
    70W@Dia 268mm x H: 272mm
  • 75W
    75W@Dia 268mm x H: 272mm

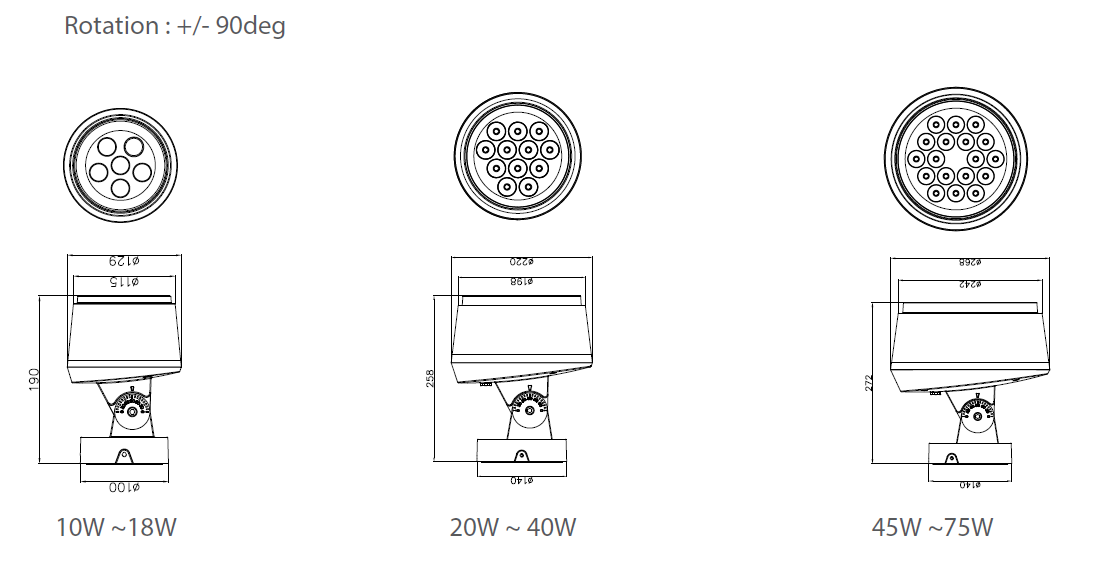

Technical Drawing
