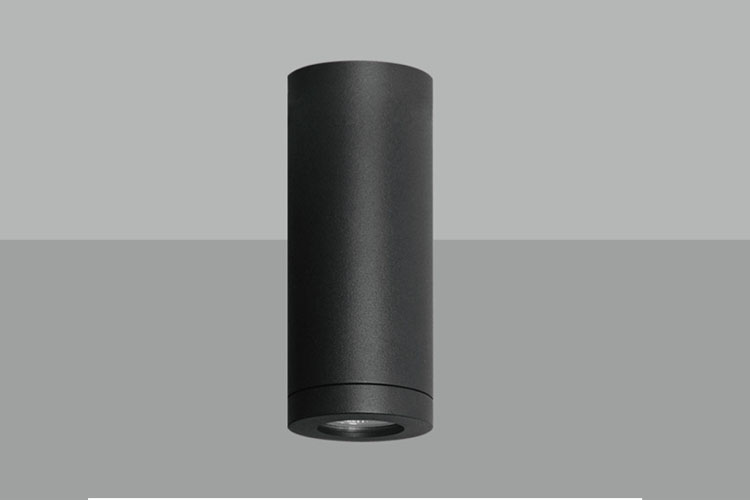

CHEMY

CHEMY-10W
D60xH160mm 10W Max IP66
Outdoor Surface Mounted Down Light
  • Surface waterproof downlight with classical and elegant design
  • Pure aluminium housing with powdercoating finish.
  • Safety tempered glass diffuser.
  • High efficiency optic.
  • Built-in LED driver.
  • Easy for installation and maintenance

Technical Data

  • Installation method / 安裝方式

    Metodo de instalacion

    Surface Mounted / 吸頂式燈具

    Montadas en superficie

  • Dimension / 尺寸 / Dimensión

    Dia 60 x  H160 mm

  • Input Voltage-輸入電壓-Voltaje de entrada

    AC220-240V 50/60HZ

  • Power Consumption Max-燈具功率

    Consumo de energía Max

    • 5W
    • 8W
    • 10W
  • LED Driver Type /

    LED驅動款式 /

    Tipo de controlador LED



    Integrated or Remote type LED Driver--Constant Current LED Driver: Refer to LED driver specification 請參閱LED驅動器規格 Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC220-240V 50/60HZ

    2. ELV Dimming Driver (5-100%) AC 100-120V 50/60Hz or AC 200-240V 50/60HZ

    3. 0/1 -10V Dimming Driver  AC100-240V 50/60HZ

    4. DALI Dimming Driver AC100-240V 50/60HZ

    5. Remote Emergency Backup >2 hours or >3 hours 應急電池/Copia de seguridad de emergencia

  • Control Protocol / 控制協議

    Protocolo de Control

    0/1-10V / DALI / DMX 512 / RDM / ZIGBEE Wireless Control

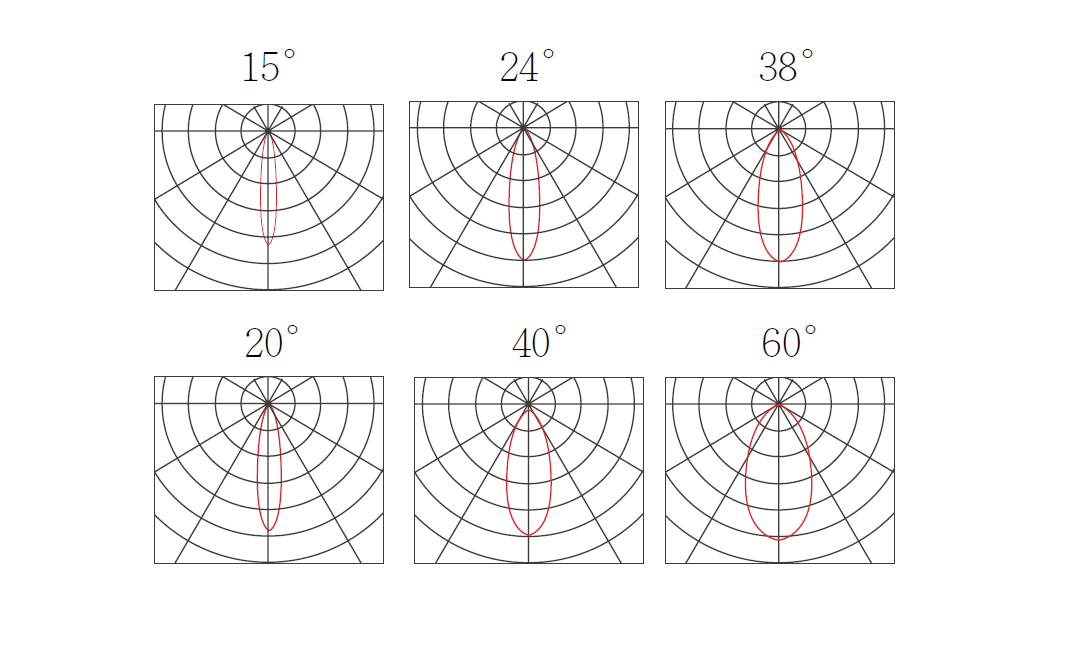

  • Beam Angle / 光束角 ángulo de haz



    • 15°       20°       24°
    • 38°       40°       60°
  • Light Source Brand / 光源品牌 / Fuente de luz de marca

    CREE

  • "Lumen Maintenance LM-80 Reported by TM-21"25°C

    L70 > 54,000 hours

  • LED Life-LED壽命-La vida del LED

    >100,000 hours

  • Color Temperature / 色溫

    Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6500K

  • Photobiological safety-IEC 62471 /  of Luminaire

    光生物安全檢驗(IEC/EN 62471) 结果:

    Seguridad fotobiológica-IEC 62471

    • Risk Group 1 (RG1)
    • 1 類危險 (低危)
    • Grupo de riesgo 1
  • Color Rendering Index / 顯色指數

    Índice de reproducción cromática

    • > 80
    • > 90
  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy / 燈具效率 / La eficacia de la luminaria



    • 75 Lm/w(3000K)     75 Lm/w(4000K)
    • 80 Lm/w(5000K)     80 Lm/w(6500K)
  • LED Source Luminous Efficacy / LED光源光效

    Fuente luminosa LED Eficacia



    • 130 Lm/w(3000K)      130 Lm/w(4000K),
    • 140 Lm/w(5000K)      140 Lm/w(6500K),
  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminum  & Clear Tempered glass lampshade

    壓鑄鋁和透明鋼化玻璃燈罩

    Pantalla de aluminio fundido a presión y vidrio templado transparente

  • Housing Color

    外殼顏色

    color de la carcasa

    UV resistant Powder Coating :Matte Black RAL 9005 / Matte White RAL 9003 / Matte Gray RAL 9006

    抗紫外線粉末塗料:啞光黑色燈身 RAL 9005 / 啞光白色燈身 RAL9003  / 啞光灰色燈身 RAL 9006

    Resistente a los rayos UV Recubrimiento en Polvo: Matte Black RAL 9005 / Matte Blanco RAL 9003 / Gris Mate RAL 9006

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    -20 °C / +50 °C

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Ingress Protection / 防護等級

    Protección de ingreso

    IP66

  • Mech impact protection / 機械衝擊保護

    Protección contra impactos mecánicos

    IK08

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaries:  EN 60598-1;EN 60598-2-1; IEC TR62778 IEC62471 ; IEC 62031; RoHS

    LED Driver:          IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;

                                 IEC/EN 61000-3-3;IEC/EN61574;EN 55015

  • Certification-認證-Certificación

Specification Code

Example Product Code:
CHEMY-10W
CHEMY
-
Power Consumption

Power Consumption

  • 5W
    5W
  • 8W
    8W
  • 10W
    10W

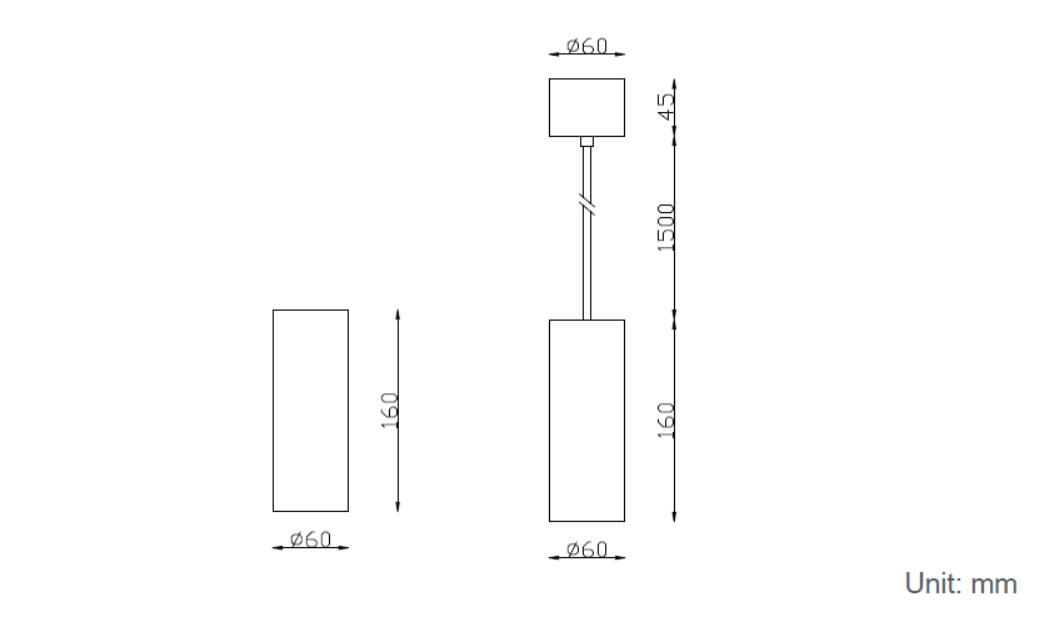

Technical Drawing

Product Download Tab

DATA SHEET

DIMENSION DRAWING
