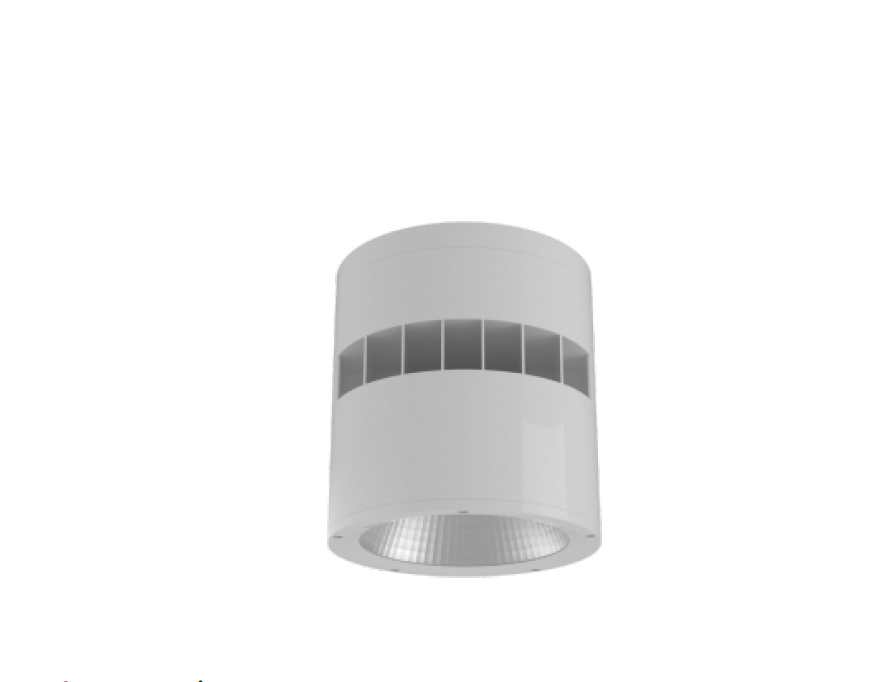

DSAR-PRO

Dia 220 and Dia 260 150W Max
LED OUTDOOR SURFACE MOUNTED DOWN LIGHT
  • Housing: Extrusion aluminium housing with corrosion -resistance powder coating and die-cast aluminium cover.
  • Anti-glare and high purity anodized aluminum reflector to distribute comfortable light
  • Ingress Protection: IP66 and Mech impact protection: IK08.
  • LED module: SMD, CRI>80, LM-80 performance approval >50,000 hours.
  • Integrated-Type ELV , 0-10V, DALI, LED constant current control gear.
  • Accessory: Protective metal mesh.

Technical Data

  • Luminaire Type-安裝方式-Tipo de luminaria

    Surface Mounted Type 明裝式燈具 Superficie Tipo Montado

  • Dimension-尺寸-Dimensión

    DIA: 220 x  H: 235 mm                        DIA: 260 x  H: 275 mm

  • Input Voltage-輸入電壓-Voltaje de entrada

    AC220-240V 50/60Hz

  • Power Consumption Max-燈具功率

    Consumo de energía Max

    DIA: 220mm :   70W          80W            90W           100W

    DIA: 260mm :   110W       120W            130W        140W         150W

  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED



    Integrated-type LED Driver--Constant Current LED Driver: Refer to LED driver specification

    請參閱LED驅動器規格 Consulte la especificación de controlador de LED

    1. ON/OFF Switch

    3. 1 -10V Dimming Driver 1-100% dimming

    4. Dali Dimming Driver 1-100% dimming

    5. Remoted Emergency Backup >2 hours or >3 hours @ < 12 charger hours應急電池/Copia de seguridad de emergencia

  • LED Driver Features驅動特性

    Funciones del controlador de LED

    POWER FACTOR : PF>0.90  or PF:> 0.95   TOTAL HARMONIC DISTORTION: THD< 20%

    Refere to LED Driver data sheet

  • Control Protocol-控制協議

    Protocolo de Control

    1-10V / Dali 1 / Dali 2

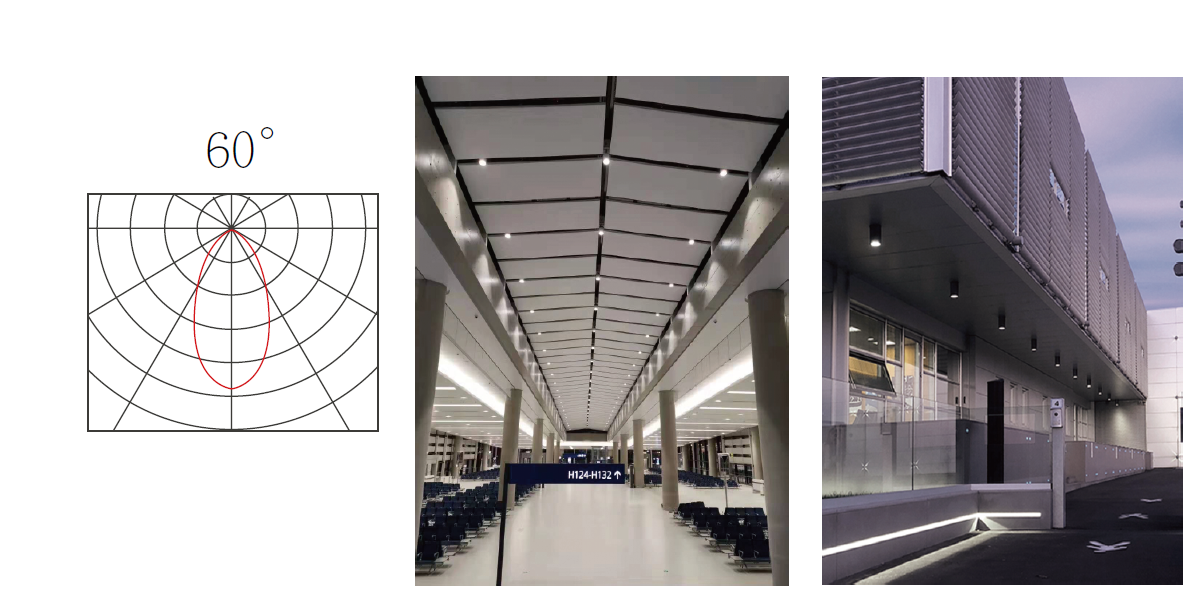

  • Beam Angle 光束角

    Ángulo de haz

    60 °  symmetrical wide beam light distribution 對稱寬光束光分佈

    60 ° distribución de luz de haz amplio simétrico

  • Light Source Brand-光源品牌-Fuente de luz de marca

    OSRAM SMD

  • Photobiological safety-EN 62471 /  of Luminaire

    光生物安全檢驗(EN 62471) 结果:

    Seguridad fotobiológica-EN 62471

    Low Risk Group 1 (RG1)

    低風險組1(RG1)

    Grupo de bajo riesgo 1 (RG1)

  • "Lumen Maintenance LM-80 Reported by TM-21"25°C

    L70 > 54,000 hrs

  • LED Life-LED壽命-La vida del LED

    >60,000 hours

  • Color Temperature -色溫

    Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6500K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    • > 80
    • > 90
  • MacAdam Ellipses Binning  麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy 燈具效率

    La eficacia de la luminaria

    90 Lm/w(2700K),       90Lm/w(3000K),      95Lm/w(4000K),

    100 Lm/w(5000K),     100 Lm/w(6500K),

  • LED Source Luminous Efficacy   LED光源光效

    Fuente luminosa LED Eficacia

    120 Lm/w(2700K),     120Lm/w(3000K),      130Lm/w(4000K),

    140 Lm/w(5000K),     140 Lm/w(6500K),

  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminum  & Clear safety glass lampshade

    壓鑄鋁和透明安全玻璃燈罩

    Pantalla de aluminio fundido a presión y cristal de seguridad transparente

  • Housing Color

    外殼顏色

    color de la carcasa

    Powder Coating : Matte White RAL 9003  or Matte Black RAL9005

    粉末塗料:啞光白色燈身 RAL9003 或啞光黑色燈身RAL9005

    Recubrimiento en polvo: blanco mate RAL 9003 / Matte black RAL9005

  • Reflector Color-反光杯顏色-Reflector  color

    Chrome Sliver 鉻銀 Cromo plata

  • Ingress Protection-防護等級

    Protección de ingreso

    IP66

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    -30 °C / +50 °C

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Mech impact protection 機械衝擊保護

    Protección contra impactos mecánicos

    IK08

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaires:  EN 60598-1 / EN 60598-2-1/ IEC 62031 / EN 62471  IEC 60529 / IEC 62262 / RoHS

    LED Driver:          IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;

                                 IEC/EN 61000-3-3;IEC/EN61574;EN 55015

  • Certification-認證-Certificación

Specification Code

Example Product Code:
DSAR-100W
DSAR-PRO
-
Power Consumption

Power Consumption

  • 70W
    70W@ Dia 220mm
  • 80W
    80W@ Dia 220mm
  • 90W
    90W@ Dia 220mm
  • 100W
    100W@ Dia 220mm
  • 110W
    110W@ Dia 260mm
  • 120W
    120W@ Dia 260mm
  • 130W
    130W@ Dia 260mm
  • 140W
    140W@ Dia 260mm
  • 150W
    150W@ Dia 260mm

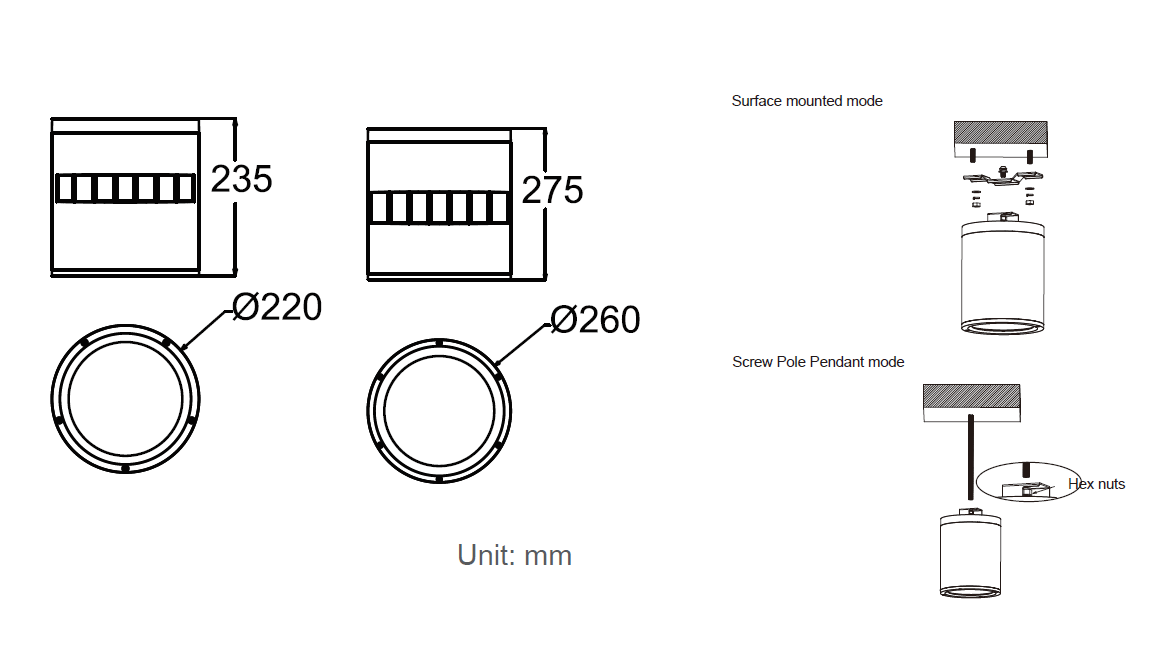

Technical Drawing
