DSAR-Q

DSAR
D140 -40W Max IP66

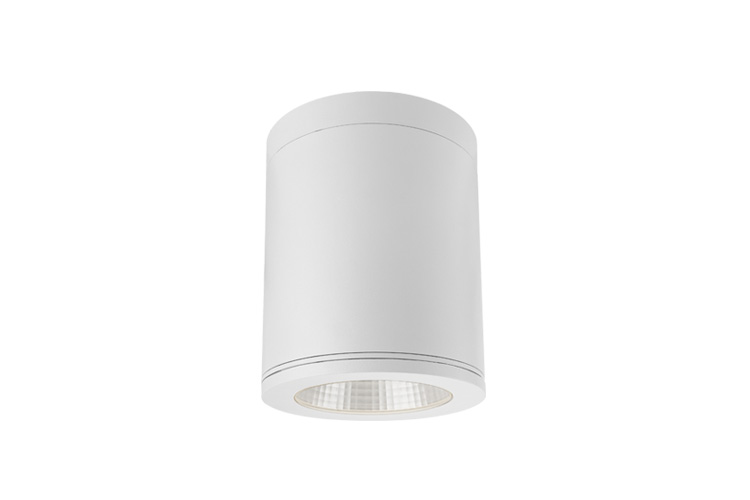

OUTDOOR SURFACE DOWN LIGHT IP66
  • Housing: Extrusion aluminium housing with corrosion -resistance powder coating and die-cast aluminium cover.
  • Anti-glare and high purity anodized aluminum reflector to distribute comfortable light
  • Tempered and safe glass and Screw-Less installation
  • Ingress Protection: IP66 and Mech impact protection: IK08
  • LED module: high-power CREE LEDs Array, CRI>80, LM-80 performance approval >50,000 hours.
  • Integrated-Type ELV , 0-10V, DALI, DMX and RDM LED constant current control gear.

Technical Data

  • Luminaire Type-安裝方式Tipo de luminaria

    Surface Mounted Type-明裝式燈具-Superficie Tipo Montado

  • Dimension-尺寸-Dimensión

    • DIA: 140 x  H: 180 mm
    • DIA: 140 x  H: 260 mm

  • QTY of LEDs-燈珠數量-CANT de LEDs

    1 pcs CREE LED Array

  • Input Voltage-輸入電壓-Voltaje de entrada

    AC220-240V 50/60HZ

  • Power Consumption Max

    燈具功率

    Consumo de energía Max

    • 12W @ H: 180 mm      14W @ H: 180 mm     16W @ H: 180 mm     18W @ H: 180 mm
    • 20W @ H: 180 mm      20W @ H: 180 mm     24W @ H: 180 mm     26W @ H: 180 mm
    • 28W @ H: 260mm       30W @ H: 260 mm     32W @ H: 260 mm     35W @ H: 260 mm
    • 38W @ H: 300mm       40W @ H: 300 mm

  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED



    Integrated-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC220-240V 50/60HZ

    2. ELV Dimming Driver (5-100%) AC 100-120V 50/60Hz or AC 200-240V 50/60HZ

    3. 0 -10V Dimming Driver  AC100-240V 50/60HZ

    4. Dali Dimming Driver AC100-240V 50/60HZ

    5. DMX Driver AC100-240V 50/60HZ

    6. RDM Driver  AC100-240V 50/60HZ

    7. Emergency Backup >2 hours or >3 hours @ < 24 charger hours應急電池/Copia de seguridad de emergencia

  • LED Driver Features 驅動特性

    Funciones del controlador de LED

    POWER FACTOR : PF>0.90 @ Full Load

    TOTAL HARMONIC DISTORTION: THD< 20%

  • Control Protocol-控制協議-Protocolo de Control

    0-10V / Dali / DMX 512 / RDM

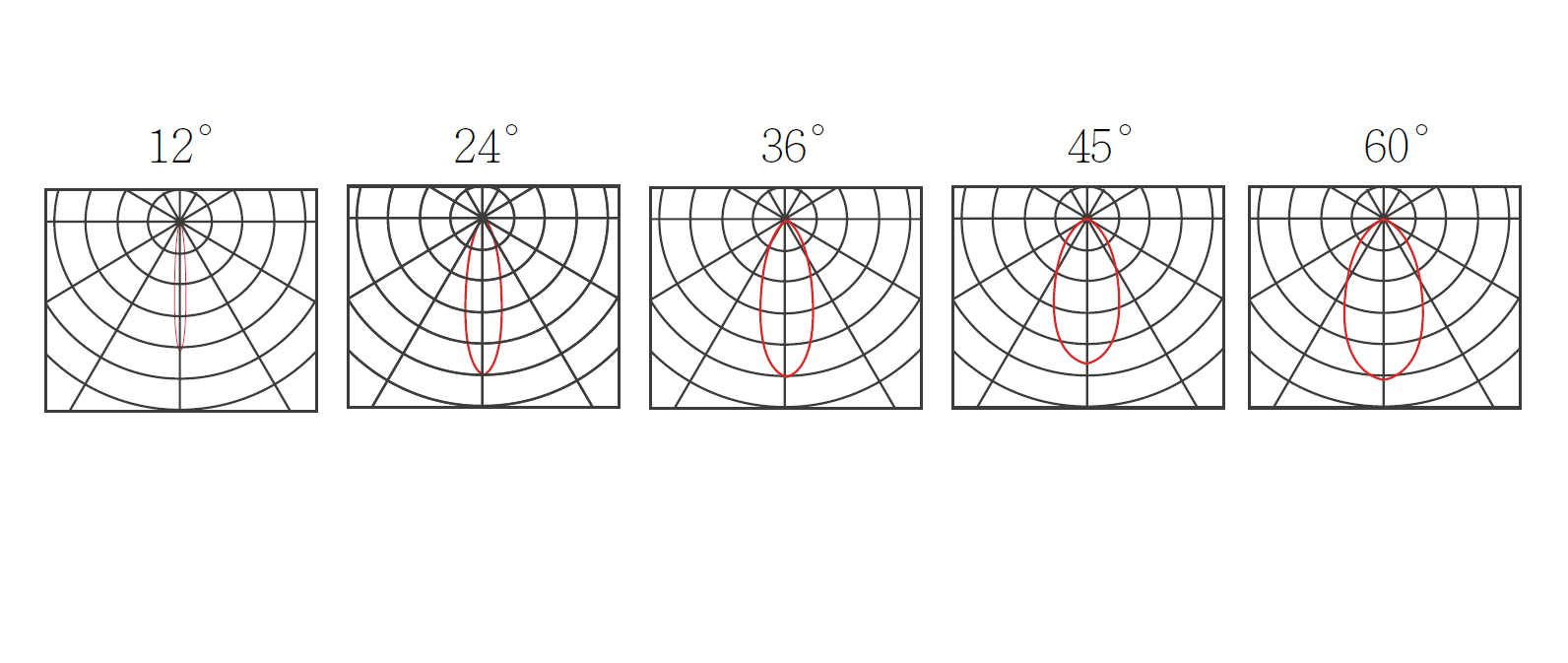

  • Beam Angle-光束角-ángulo de haz

    • 12°      24°      36°      45°      60°

  • Light Source Brand-光源品牌-Fuente de luz de marca

    CREE - ( Photobiological safety-IEC 62471 ‘Risk Group 1’ (low risk) )

  • "Lumen Maintenance LM-80 Reported by TM-21"

    L90(10k) = 50,700 hrs   L80(10k) > 63,500 hrs     L70(10k) > 63,500 hrs

  • LED Life-LED壽命-La vida del LED

    >60,000 hours

  • Color Temperature -色溫

    Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6500K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    • > 80
    • > 90

  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Photobiological safety-IEC 62471 /  of Luminaire

    光生物安全檢驗(IEC/EN 62471) 结果:

    Seguridad fotobiológica-IEC 62471

    • Exempt ( Risk Group 0; RG0)
    • 豁免(無危險)
    • Eximir

  • Luminaire Efficacy 燈具效率

    La eficacia de la luminaria

    • 80 Lm/w(2700K),    85 Lm/w(3000K),    90 Lm/w(4000K),
    • 100 Lm/w(5000K),   100 Lm/w(6500K),

  • LED Source Luminous Efficacy LED光源光效

    Fuente luminosa LED Eficacia

    • 120 Lm/w(2700K),    125 Lm/w(3000K),    130 Lm/w(4000K),
    • 140 Lm/w(5000K),   140 Lm/w(6500K),

  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminum and tempered glass

    壓鑄鋁和鋼化玻璃

    Fundicion de aluminio y vidrio templado

  • Housing Color

    外殼顏色

    color de la carcasa

    Powder Coating :Matte white body or  Matte Black body

    粉末塗料：啞光白或啞光黑

    Recubrimiento en polvo: cuerpo blanco mate o cuerpo negro mate

  • Optical materials 光學材料 Materiales ópticos

    Safe Optical Glass with Aluminium Reflector /玻璃和鋁反光杯表面處理 Vidrio óptico con aluminio reflector

    • Silver (亮銀)

  • Operating Temperature Range / 工作溫度範圍
    Rango de temperatura de funcion amiento

     -30 °C / +50 °C

  • Operating Humidity -工作濕度
    Humedad de funcionamiento

    0~90%, non-condensing-不結霜
    sin condensación

  • Ingress Protection-防護等級

    Protección de ingreso

    IP66 - (IEC 60529)

  • Mech impact protection 機械衝擊保護

    Protección contra impactos mecánicos

    IK08

  • Net Weight-淨重-Peso Neto

    • 1.95 kg @ 180mm          2.3kg @ 260mm         2.5kg@300mm

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaries:  EN 60598-1;EN 60598-2-1; IEC TR62778 IEC62471 ; IEC 62031; RoHS

    LED Driver:          IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;

                                 IEC/EN 61000-3-3;IEC/EN61574;EN 55015

  • Certification-認證-Certificación

Specification Code

Example Product Code:
DSAR-16W
DSAR-Q
-
Power Consumption

Power Consumption

  • 12W
    12W @ H:180 mm
  • 14W
    14W @ H:180 mm
  • 16W
    16W @ H:180 mm
  • 18W
    18W @ H:180 mm
  • 20W
    20W @ H:180 mm
  • 24W
    24W @ H:180 mm
  • 26W
    26W @ H:180 mm
  • 28W
    28W @ H:260 mm
  • 30W
    30W @ H:260 mm
  • 32W
    32W @ H:260 mm
  • 35W
    35W @ H:260 mm
  • 38W
    38W @ H:300 mm
  • 40W
    40W@ H:300 mm

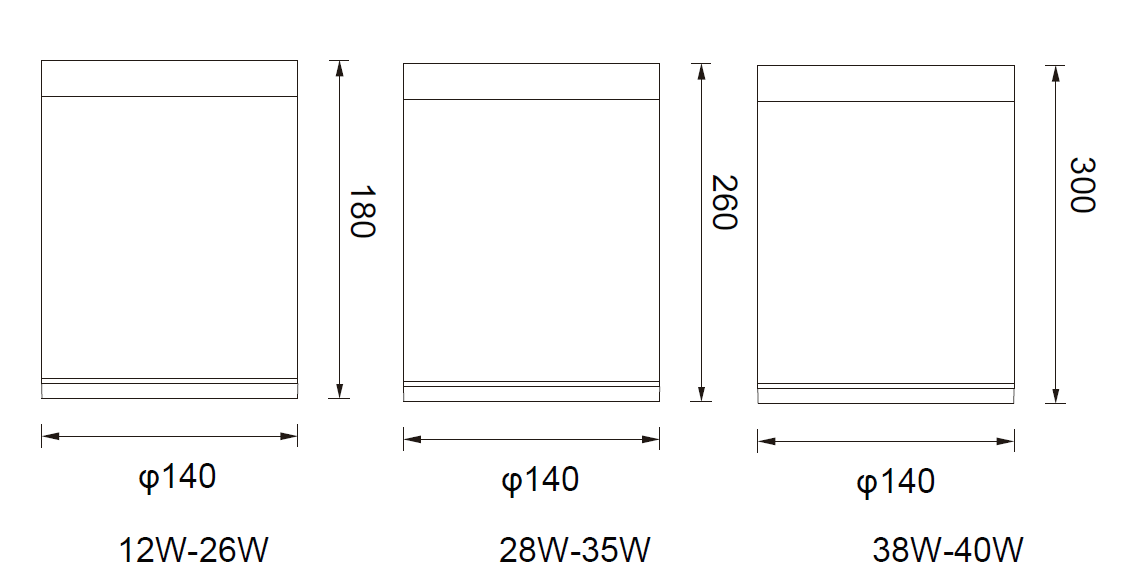

Technical Drawing
