W:41mm 12W Max IP68

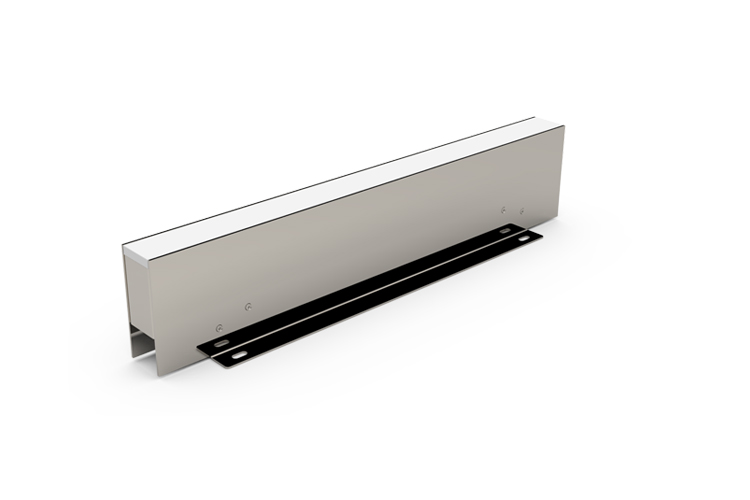

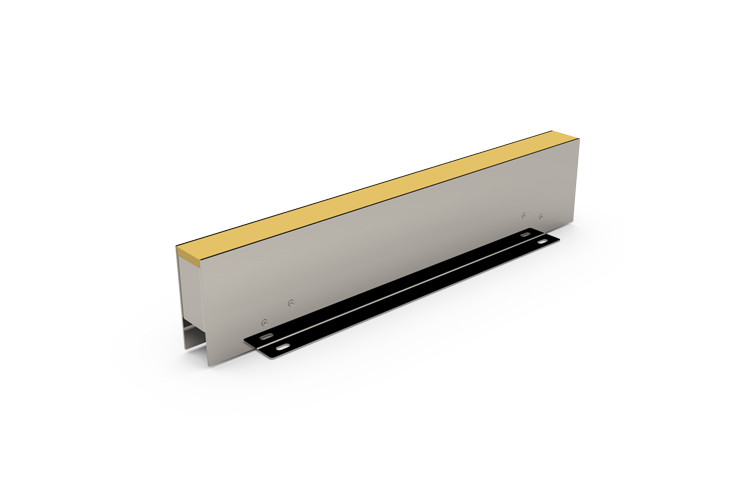

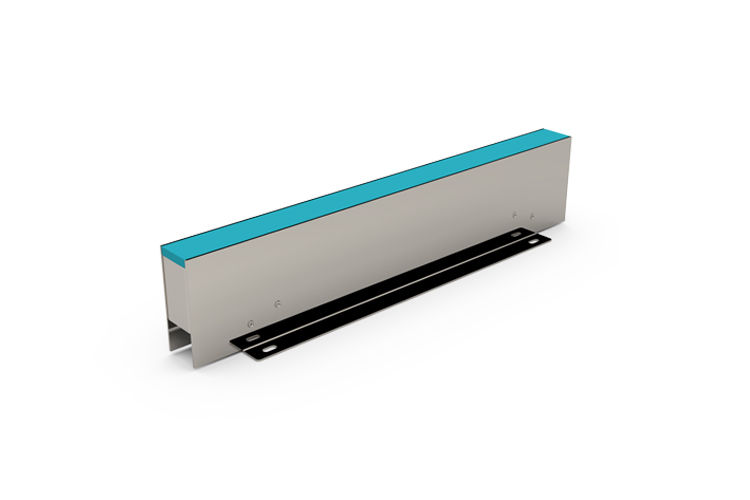

In-Ground RGBW Linear with IP68 protection

In-Ground RGBW Linear with IP68 protection is outdoor fixture with mono , RGB and RGBW color for  façade application. It is able to be controlled by remote driver with 0-10V, Dali, DMX and RDM. This product suits perfectly to architectural contour lighting in buildings, ornamental light effects or integration instructors and facades. It’s as well a great alternative to urban furniture due to its IP67 protection rating. Housing: 316# stainless steel with 15mm thickness white tempered glass.



Technical Data

  • Luminaire Type/ 安裝方式 Tipo de luminaria

    Recessed In-Ground Type 內嵌式地埋燈 Empotrada en el suelo del Tipo

  • Color -顏色-Color

    • RGBW (White:   O: 2700K        W: 3000K      N: 4000K       D:5000K       C: 6500K)
    • RGB
    • Color Temperature Adjustment CTA ( 2700K to 6500K)
    • MONO:2700K / 3000K / 4000K / 5000K / 6500K
  • Power Consumption Max 燈具最大功率

    Consumo de energía Max

    • 6W@500mm                           12W@1000mm
    • Tailor-made - 客制生產-Hecho a medida
  • Input Voltage / 輸入電 /Voltaje de entrada

    DC24V

  • Pixels & DMX Channels //Meter

    像素和DMX 通道/米

    Píxeles y canales DMX // Metro

    1Pixel (1 DMX Channel @ Mono; 3 DMX Channel @ RGB; 4 DMX Channel @ RGBW; 2 DMX Channel @CTA )



  • Control Protocol-控制協議

    Protocolo de Control

    Remoted LED Driver for 1-10V / Dali

    Built- In DMX 512 / RDM

  • Color Range

    顏色範圍

    Gama de colores

    16.7 Million additive RGB colors and White LED

    1670萬RGB顏色配合白光LED

    16.7 Millones de colores aditivos RGB; LED blanco

  • Mono, RGB or RGBW Color Resolution with Gamma correction

    單色, RGB, RGBW顏色經過伽馬校正的分辨率

    Resolución de color mono, RGB o RGBW con corrección gamma

    16-bit gray scale control and Gamma correction, supports up to 65,536 gray scales for color depths

    16位灰度控制,支持高達65,536個灰度級的顏色深度

    control de escala de grises de 16 bits, soporta hasta 65.536 escalas de gris para profundidades de color

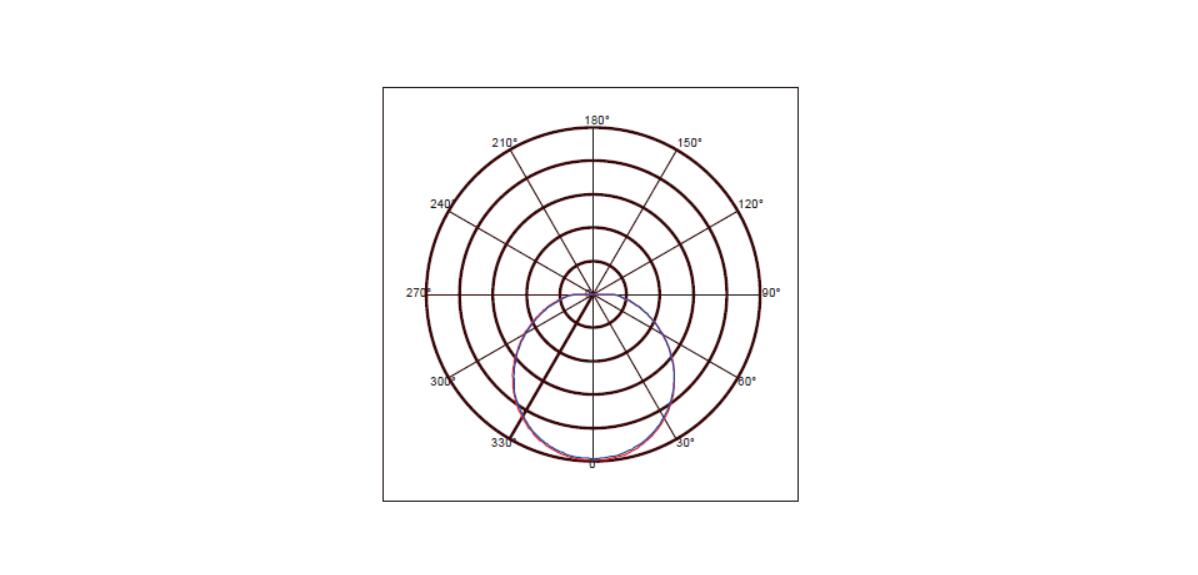

  • Beam Angle/光束角 ángulo de haz

    110°

  • Light Source Brand/光源品牌

    Fuente de luz de marca

    CREE

  • Color Rendering Index-顯色指數

    Índice de reproducción cromáca

    >80     @ White LED                                    >90    @ White LED

  • Lumen Maintenance Reported by TM-21

     TM-21光衰壽命

    Mantenimiento del lumen informado por TM-21

     L90 > 40,700 hrs

     L80 > 53,500 hrs

     L70 > 53,500 hrs

  • LED Life/LED壽命 La vida del LED

    >50,000 hours

  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy-燈具效率

    La eficacia de la luminaria

    • 55lm/W @ RGBW                        70 Lm/w(2700K) @ MONO            85 Lm/w(3000K) @ MONO
    • 90 Lm/w(4000K) @ MONO         100 Lm/w(5000K) @ MONO           100  Lm/w(6500K) @ MONO
    • 48lm/w@ RGB                             80 Lm/w @ CTA
  • LED Source Luminous Efficacy-LED光源光效

    Fuente luminosa LED Eficacia

    • 70lm/W @ RGBW                       130 Lm/w(2700K) @ MONO           130Lm/w(3000K) @ MONO
    • 140 Lm/w(4000K) @ MONO       150 Lm/w(5000K) @ MONO           150  Lm/w(6500K) @ MONO
    • 65lm/w@ RGB                            150 Lm/w @ CTA
  • Housing materials/外殼材料

    Materiales de la carcasa

    6063 extruded aluminium & PMMA Diffuser

    6063擠壓鋁和PMMA擴散乳白罩

    Difusor de aluminio extruido 6063 y PMMA

  •  Housing Color/ 邊框殼顏色

    Color de la carcasa



    316# stainless steel with 15mm thickness white tempered glass

    316不鏽鋼燈體和15mm厚超白玻璃

    Acero inoxidable 316 # con vidrio templado blanco de 15 mm de espesor

  • Ingress Protection/ 防護等級

    Protección de ingreso

    IP68

  • Mech impact protection 機械衝擊保護

    Protección contra impactos mecánicos

    IK10

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    -20 °C / +60 °C

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Dimension/尺寸Dimensión

    (Lx W x H)

    • 500 x 41 x 105 mm ( W: 87mm include mounting bracket )
    • 1000 x 41 x 105 mm ( W: 87mm include mounting bracket )
  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LVD Testing :  EN 60598-1 / EN 60598-2-1 /  EN62471 (RG1)  / EN 62493 / EN 62031 / IEC 62262 Photometric data

    EMC Testing : EN 55015 /  EN 61547

  • Certification-認證-Certificación

Specification Code

Example Product Code:
INTESHY-12W
INTESHY
-
Power Consumption

Power Consumption

  • 6W
    6W@L:500mm
  • 12W
    12W@L:1000mm
  • TM
    Tailor-Made

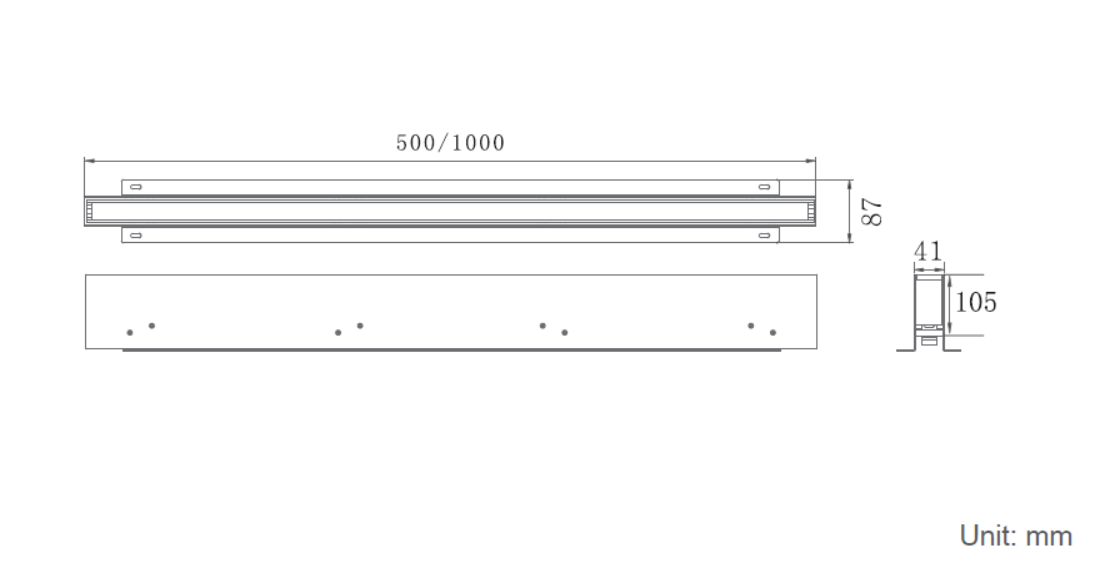

Technical Drawing
