LABIMY

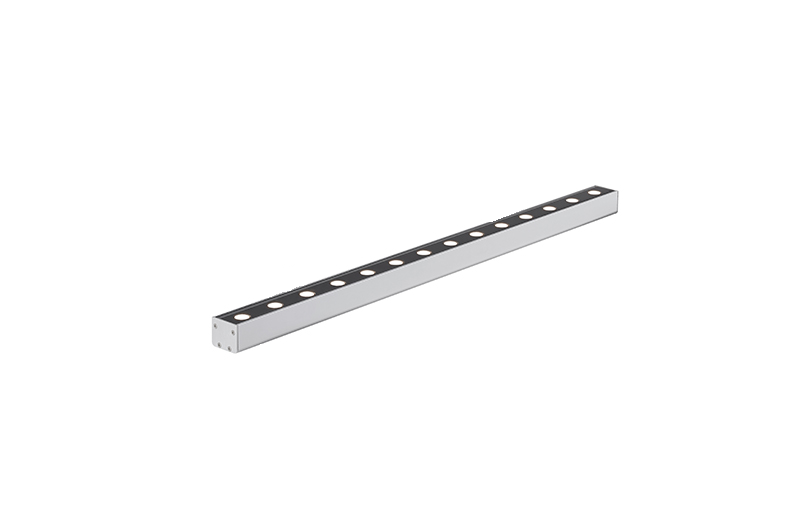

LABIMY-Clear Glass

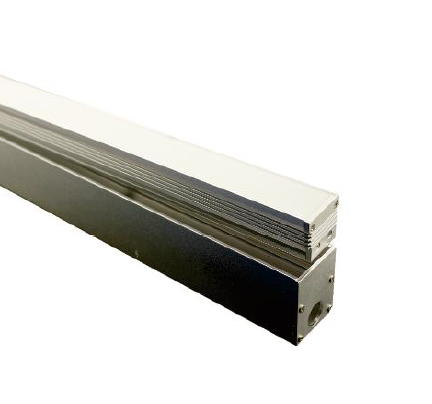

LABIMY-Milky Glass
W:38xH:49mm Max48W IP67
In-Ground Wallwasher Light with IP67 protection

LED In-Ground Wallwasher Light with IP67 is outdoor fixture with mono , RGB and RGBW color for  façade application  . It is able to be controlled by remote driver with 0-10V, Dali, DMX and RDM. This product suits perfectly to architectural contour lighting in buildings, ornamental light effects or integration instructors and facades. It’s as well a great alternative to urban furniture due to its IP67 protection rating. unique design:

Technical Data

  • Luminaire Type/ 安裝方式

    Tipo de luminaria

    Recessed In-Ground Type / 內嵌式地埋燈

    Empotrada en el suelo del Tipo

  • Power Consumption Max

    燈具最大功率

    Consumo de energía Max

    High Power LED in Clear Glass with PC lens

    • 1W @  L: 275mm   @ 6 LEDs
    • 2W @  L: 500mm   @ 12 LEDs
    • 4W @  L: 1000mm   @ 24 LEDs
    • 6W @  L: 275mm   @ 6 LEDs            12W @  L: 275mm   @ 6 LEDs
    • 12W @  L: 500mm   @ 12 LEDs         24W @  L: 500mm   @ 12 LEDs
    • 24W @  L: 1000mm   @ 24 LEDs        48W @  L: 100mm   @ 24 LEDs

    Low Power LED in Milky Glass

    • 1W @  L: 275mm   @ SMD LEDS
    • 2W @  L: 500mm   @ SMD LEDS
    • 4W @  L: 1000mm   @ SMD LEDS
  • Input Voltage / 輸入電壓

    Voltaje de entrada

    DC24V

  • Control Protocol-控制協議

    Protocolo de Control

    Remote Decoder :  DMX512        or        RDM

  • Pixels & DMX Channels @ 1220mm

    像素和DMX 通道@ 1220mm

    Píxeles y canales DMX @ 1220mm

    • 1Pixel  (1 DMX Channel @ Mono)                                1Pixel  (3 DMX Channel @ RGB)
    • 1Pixel  (4 DMX Channel @ RGBW)                              1Pixel  (2 DMX Channel @ CTA )

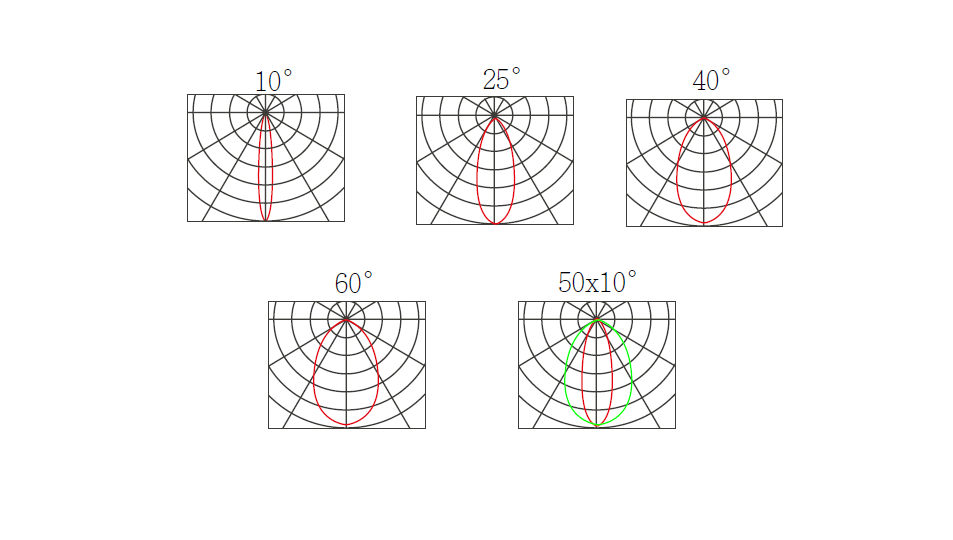

  • Beam Angle/光束角ángulo de haz

    PC Lens  :10°       25°       40°        60°         50° x 10 °

    Without PC Lens: 110 °

  • Light Source Brand/光源品牌

    Fuente de luz de marca

    CREE - ( Photobiological safety-IEC 62471 ‘Risk Group 1’ (low risk) @ Mono Color LED )

  • Photobiological safety-IEC 62471 /  of Luminaire

    光生物安全檢驗(IEC/EN 62471) 结果:

    Seguridad fotobiológica-IEC 62471

    Risk Group 1; RG1

    1 類危險(低危)

    Grupo de riesgo 1

  • Color Temperature -色溫

    Temperatura del color

    Color -顏色-Color

    • MONO:2700K / 3000K / 4000K / 5000K / 6500K
    • RGBW (Single LED Chip 1R1G1B1W )(White: O: 2700K   W: 3000K    N: 4000K   D:5000K    C: 6500K)
    • RGB (Single LED Chip 1R1G1B )
    • Tunable White  ( 2700K to 6500K)
  • Lumen Maintenance Reported by TM-21 @ Mono Color @25°C

    白光LED TM-21光衰壽命@25°C

    Mantenimiento del lumen informado por TM-21 @25°C

    L70 > 80,000 hrs

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    >80 @ White Color LED

    >90 @ White Color LED

  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy-燈具效率

    La eficacia de la luminaria

    High Power LED in Clear Glass with PC lens

    55 Lm/W @ RGBW                       48 Lm/w@ RGB                       80 Lm/w @ Tunable White

    75 Lm/w @ 2700K                         75 Lm/w @ 3000K                   80 Lm/w@4000K

    85 Lm/w@5000K                           90 Lm/w@5700K                     90 Lm/w@6500K

    Low Power LED in Milky Glass

    45 Lm/W @ RGBW                       38 Lm/w@ RGB                       70 Lm/w @ Tunable White

    65 Lm/w @ 2700K                         65 Lm/w @ 3000K                   70 Lm/w@4000K

    75 Lm/w@5000K                           80 Lm/w@5700K                     80 Lm/w@6500K

  • Luminaire Efficacy-燈具效率

    La eficacia de la luminaria

    80 Lm/W @ RGBW                        75 Lm/w@ RGB                    100 Lm/w @ CTA

    100 Lm/w @ 2700K                       100 Lm/w @ 3000K               105 Lm/w@4000K

    120 Lm/w@5000K                         130 Lm/w@5700K                  130 Lm/w@6500K

  • Housing materials/外殼材料

    Materiales de la carcasa

    Die-Casted Aluminium and Aluminium Alloy and 8mm Tempered Clear Glass or Milky Glass

    壓鑄鋁和鋁合金以及8毫米鋼化透明玻璃或乳白色玻璃

    Aluminio fundido a presión y aleación de aluminio y vidrio transparente templado de 8 mm o vidrio lechoso

  • Housing Color/ 邊框殼顏色

    Color de la carcasa

    Powder Coated in Silver Grey- UV Resistant powder coating for Anti-corrosion Protection

    銀灰色粉末塗料 (抗紫外線和抗腐蝕)

    Recubrimiento en polvo en gris plateado - Recubrimiento en polvo resistente a los rayos UV para protección anticorrosión

    Tailor-made/客制生產-Hecho a medida

  • Ingress Protection/ 防護等級

    Protección de ingreso

    IP67

  • Mech impact protection 機械衝擊保護

    Protección contra impactos mecánicos

    IK08

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    -30 °C / +50 °C / -22 °F / +122 °F

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Dimension/尺寸

    Dimensión

    • L: 275 x W:38  x H: 49 (With Embedded Parts)
    • L: 500 x W:38  x H: 49 (With Embedded Parts)
    • L: 1000 x W:38  x H: 49 (With Embedded Parts)
  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaries:   EN 60598-1; EN 60598-2-1; IEC/TR 62778 (RG1) ; EN62471;EN 62031; EN62493

    LED Luminaries:  EN55015 ; EN61547

  • Certification-認證-Certificación

Specification Code

Example Product Code:
LABIMY-24W-27-S-CG
LABIMY
-
Power Consumption
-
Color Temperature or Color
-
Beam Angle
-
Tempered Glass Cover

Power Consumption

  • 1W
    1W@275mm
  • 2W
    2W@500mm
  • 4W
    4W@1000mm
  • 6W
    6W@275mm
  • 12W
    12W@275mm
  • 12W
    12W@500mm
  • 24W
    24W@500mm
  • 24W
    24W@1000mm
  • 48W
    48W@1000mm
  • XXW
    Tailor-Made

Color Temperature or Color

  • 27
    2700K
  • 30
    3000K
  • 40
    4000K
  • 50
    5000K
  • 65
    6500K
  • RGB
    RGB
  • RGBW
    RGBW
  • TW
    Tunable White

Beam Angle

  • N
    10°
  • S
    25°
  • M
    40°
  • L
    60°
  • LS
    50° x 10 °
  • W
    110°

Tempered Glass Cover

  • CG
    Clear Glass
  • MS
    Milky Glass

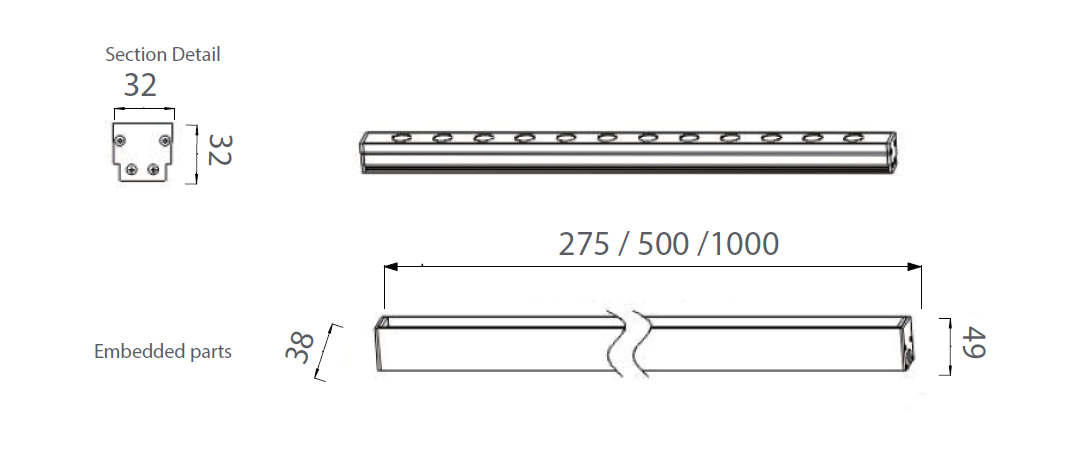

Technical Drawing
