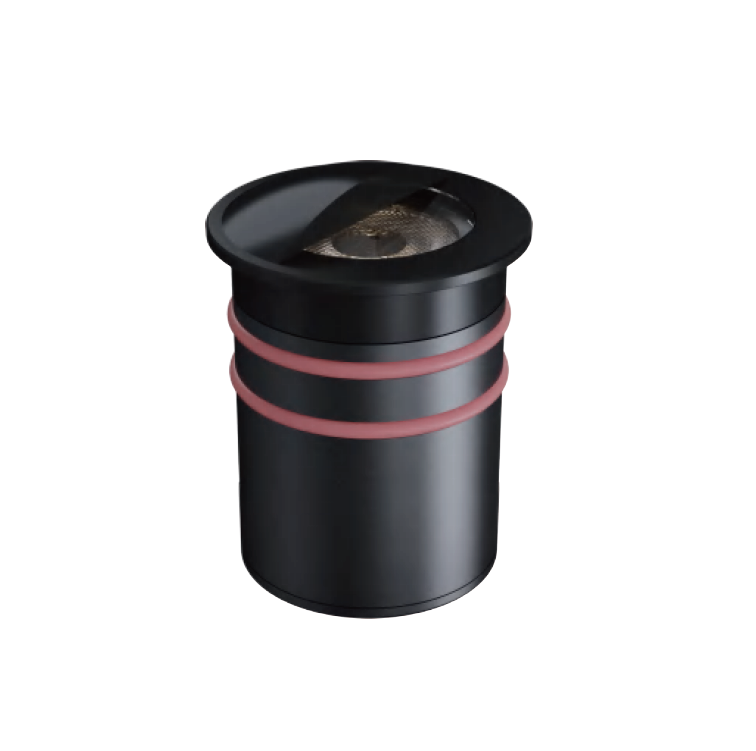

The circular mini underground lamp series has a sturdy and durable structure, reducing the frequency of malfunctions.
Lamp body adopts a die-cast aluminum shell, and the surface is treated with powder coating.
Rear cover are made of 6063 aluminum alloy, which is of high strength and good thermal conductivity.
Installation method / 安裝方式
metodo de instalacion
Recessed In Ground Type / 內嵌式地埋燈 / Empotrada en el suelo del Tipo
Power Consumption / 燈具功率
Consumo de energía
2W @ Dia 32 x H 50 / 60mm
4W @ Dia 42 x H 65 / 75mm
5W @ Dia 50 x H 65 / 75mm
6W @ Dia 65 x H 80 / 90mm
8W 10W @ Dia 80 x H 90 / 100mm
12W 15W @ Dia 100 x H 106 / 116mm
Input Voltage or Current / 輸入電壓或電流
Voltaje o corriente de entrada
350mA / 500mA / 700mA
DC24V DC
DC24V DC + DMX512 Decorder
LED Driver Type
LED驅動款式
Tipo de controlador LED
Remoted Type LED Driver - Refer to LED driver specification 請參閱LED驅動器規格 Consulte la especificación de controlador de LED
1. ON/OFF Switch AC220-240V 50/60HZ
2. 0/1 -10V Dimming Driver AC220-240V 50/60HZ
3. DALI Dimming Driver AC220-240V 50/60HZ
4. DMX Driver AC220-240V 50/60HZ
5. RDM Driver AC220-240V 50/60HZ
Control Protocol / 控制協議 / Protocolo de Control
0/1-10V / DALI / DMX 512 / RDM
Beam Angle光 / 束角 / ángulo de haz
12° 24° 36° 55°
Light Source Brand / 光源品牌
Fuente de luz de marca
Cree / Osram / Citizen
Lumen Maintenance LM-80 Reported by TM-21
L70 > 54,000 Hours
LED Life / LED壽命 / La vida del LED
>100,000 hours
Color Temperature / 色溫 /Temperatura del color
2700K / 3000K / 4000K / 5000K / 6500K
Color Rendering Index / 顯色指數
Índice de reproducción cromática
>80 or >90
MacAdam Ellipses Binning
麥克亞當橢圓分級
Mac Adam binning elipse
Standard Deviation Colour Matching < 3 SDCM
標準偏差配色< 3 SDCM
Coincidencia de color estándar Desviación < 3 SDCM
Luminaire Efficacy / 燈具效率
La eficacia de la luminaria
30 Lm/w(2700K) 35 Lm/w(3000K) 40 Lm/w(4000K)
40 Lm/w(5000K) 40 Lm/w(6500K)
LED Source Luminous Efficacy / LED光源光效
Fuente luminosa LED Eficacia
120 Lm/w(2700K) 130 Lm/w(3000K) 140 Lm/w(4000K)
140 Lm/w(5000K) 140 Lm/w(6500K)
Housing materials / 外殼材料
Materiales de la carcasa
Die cast aluminium, Tempered Glass and Aluminium Front Ring
壓鑄鋁、強化玻璃和鋁製面環
Aluminio fundido a presión, vidrio templado y anillo frontal de aluminio.
Ring Color / 面環顏色
Anillo frontal
Black / Grey / Gold / 黑色 / 灰色 / 金色
Negro / Gris / Oro
Operating Temperature Range / 工作溫度範圍
Rango de temperatura de funcion amiento
-10 °C / +45 °C
Operating Humidity / 工作濕度
Humedad de funcionamiento
0~90%, non-condensing / 不結霜
sin condensación
Ingress Protection/ 防護等級
Protección de ingreso
IP67
Impact protection 機械衝擊保護
Protección contra impactos mecánicos
IK08
Dimension / 尺寸 / Dimensión
Refer to Drawing / 參考圖紙 / Consulte el dibujo
Comply Testing Standard 符合測試標準
Cumplir el estándar de prueba
LED Luminaries: LVD: IEC 60598-1; IEC 60598-2-1;IEC62471;IEC 62031; IEC62471, ROHS TM21-L70
LED Driver: IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;
IEC/EN 61000-3-3;IEC/EN61574;EN 55015 ; IEC /EN 62384
