1-10W Max IP67

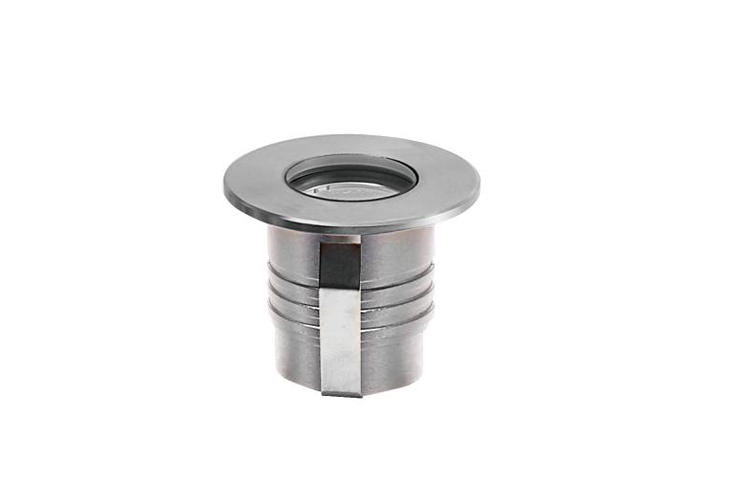

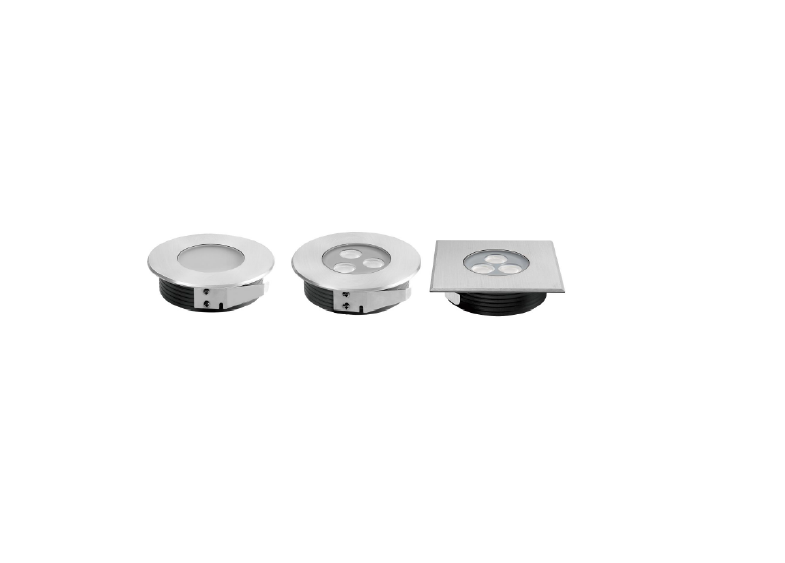

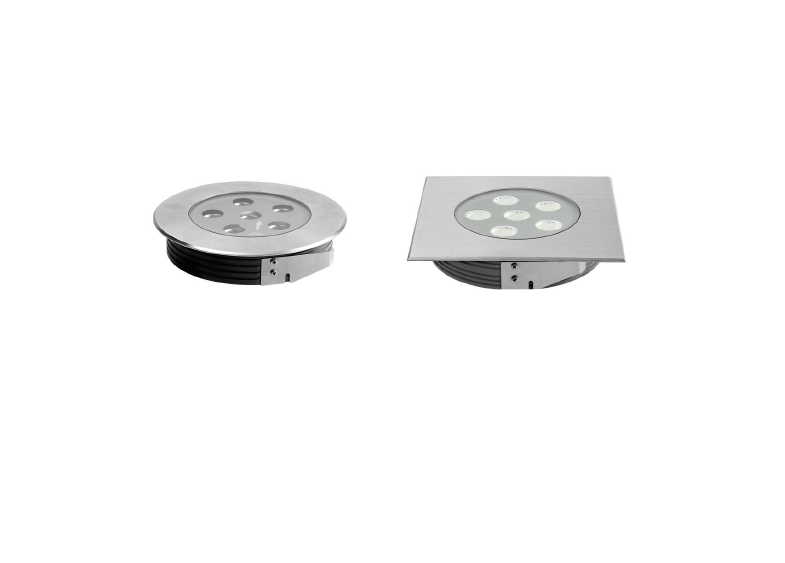

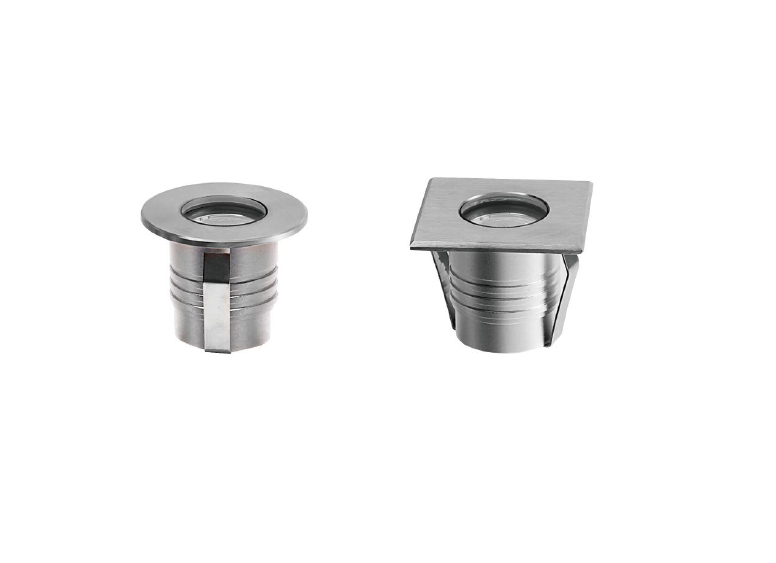

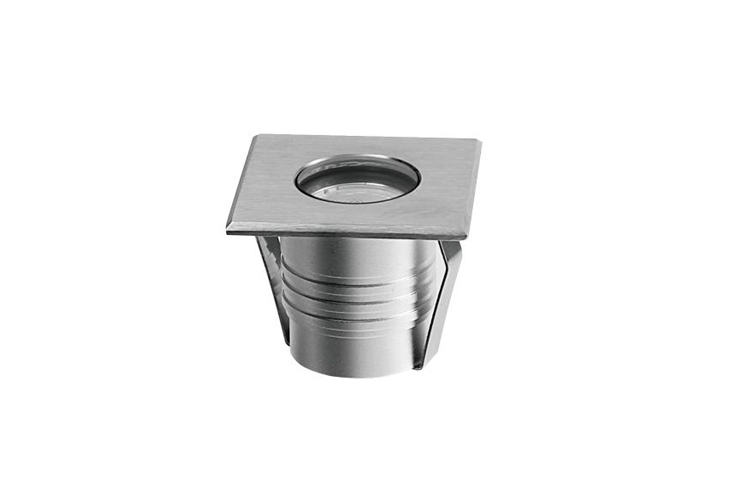

INGROUND UP LIGHT

LED in-ground luminaires with small dimensions for flush-mounting installation. The luminaire housing made of die-cast alumiumim and AISI 316 stainless steel Cover with tempered glass. Outer casing made of ABS material. It is able to be controlled by DMX and RDM. It’s as well a great alternative to urban furniture due to its IP67 protection rating.

Technical Data

  • Luminaire Type安裝方式Tipo de luminaria

    Recessed In-Ground Type內嵌式地埋燈Empotrada en el suelo del Tipo

  • Power Consumption Max

    燈具功率

    Consumo de energía Max

    • 1W @ Dia 50mm x H: 42mm  or 50mm x 50mm x H: 42mm
    • 2W @ Dia 58mm x H: 43mm or 58mm x58mm x H: 43mm
    • 3W @ Dia 116mm x H: 38mm or 116mm x 116mm  H: 38mm
    • 6W @ Dia 116mm x H: 38mm or 116mm x 116mm  H: 38mm
    • 8W @ Dia 173mm x H: 38mm or 116mm x 116mm  H: 38mm
    • 12W @ Dia 173mm x H: 38mm or  173mm x 173mm  H: 38mm
  • Input Voltage輸入電壓

    Voltaje de entrada

    DC24V

  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED

    Remote-type  LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC220-240V 50/60HZ @ Integrated-type

    2. ELV Dimming Driver (5-100%) AC 100-120V 50/60Hz or AC 200-240V 50/60HZ

    3. 0 -10V Dimming Driver  AC100-240V 50/60HZ

    4. Dali Dimming Driver AC100-240V 50/60HZ

    5. DMX Driver AC100-240V 50/60HZ

    6. RDM Driver  AC100-240V 50/60HZ

    7. Emergency Backup >2 hours or >3 hours @ < 24 charger hours應急電池/Copia de seguridad de emergencia

  • Control Protocol

    控制協議

    Protocolo de Control

    0-10V / Dali / DMX 512 / RDM / ZIGBEE Wireless Control

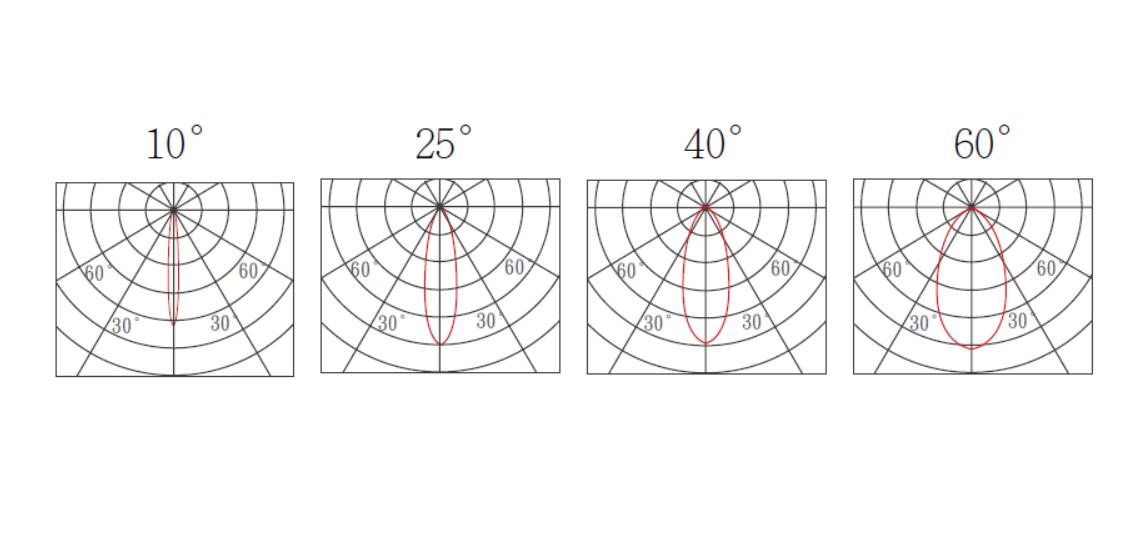

  • Beam Angle光束角ángulo de haz

    • 10°      25°     40°       60°         100° (Frosted Glass)
  • Light Source Brand/光源品牌

    Fuente de luz de marca

    CREE

  • "Lumen Maintenance LM-80 Reported by TM-21"

     L90(10k) = 50,700 hrs / L80(10k) > 63,500 hrs /  L70(10k) > 63,500 hrs

  • LED Life/LED壽命

    La vida del LED

    >60,000 hours

  • Color Temperature / 色溫

    Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6500K / RGB

  • Color Rendering Index/顯色指數

    Índice de reproducción cromática

    >80 @ MONO

  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy燈具效率

    La eficacia de la luminaria

    • 60 Lm/w(2700K),  60 Lm/w(3000K),   65 Lm/w(4000K),  70 Lm/w(5000K), 70 Lm/w(6500K),
    • >3W  40 Lm/w(RGB),
  • LED Source Luminous Efficacy

    LED光源光效

    Fuente luminosa LED Eficacia

    • 100 Lm/w(2700K),  100 Lm/w(3000K),   120 Lm/w(4000K),  140 Lm/w(5000K), 140 Lm/w(6500K),
    • >3W  80 Lm/w(RGB),
  • Housing materials/外殼材料

    Materiales de la carcasa

    Die cast aluminium , 4mm thick Clear or Frosted  tempered glass with #316 Stainless Steel Cover

    壓鑄鋁,4 毫米厚透明或磨砂鋼化玻璃,帶 #316 不銹鋼蓋

    Aluminio fundido a presión, vidrio templado transparente o esmerilado de 4 mm de espesor con cubierta de acero inoxidable #316

  • Housing Color/ 外殼顏色

    Color de la carcasa

    #316 Stainless Steel Cover#316不锈鋼面蓋 # 316 de la cubierta de acero inoxidable

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    -30 °C / +50 °C



  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Ingress Protection/ 防護等級

    Protección de ingreso

    IP67- (IEC 60529)

  • Dimension/尺寸Dimensión

    • Refer to Drawing 參考圖紙 Consulte el dibujo
  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaries:  LVD: IEC 60598-1; IEC 60598-2-1;IEC62471;IEC 62031; IEC62471, ROHS TM21-L70

    LED Driver:           IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;

                                 IEC/EN 61000-3-3;IEC/EN61574;EN 55015 ; IEC /EN 62384

  • Certification-認證-Certificación

Specification Code

Example Product Code:
WEER-2W
WEER--M
-
Power Consumption

Power Consumption

  • 1W
    1W @ Dia 50mm x H: 42mm or 50mm x 50mm x H: 42mm
  • 2W
    2W @ Dia 58mm x H: 43mm or 58mm x58mm x H: 43mm
  • 3W
    3W @ Dia 116mm x H: 38mm or 116mm x 116mm H: 38mm
  • 6W
    6W @ Dia 116mm x H: 38mm or 116mm x 116mm H: 38mm
  • 8W
    8W @ Dia 173mm x H: 38mm or 116mm x 116mm H: 38mm
  • 12W
    12W @ Dia 173mm x H: 38mm or 173mm x 173mm H: 38mm

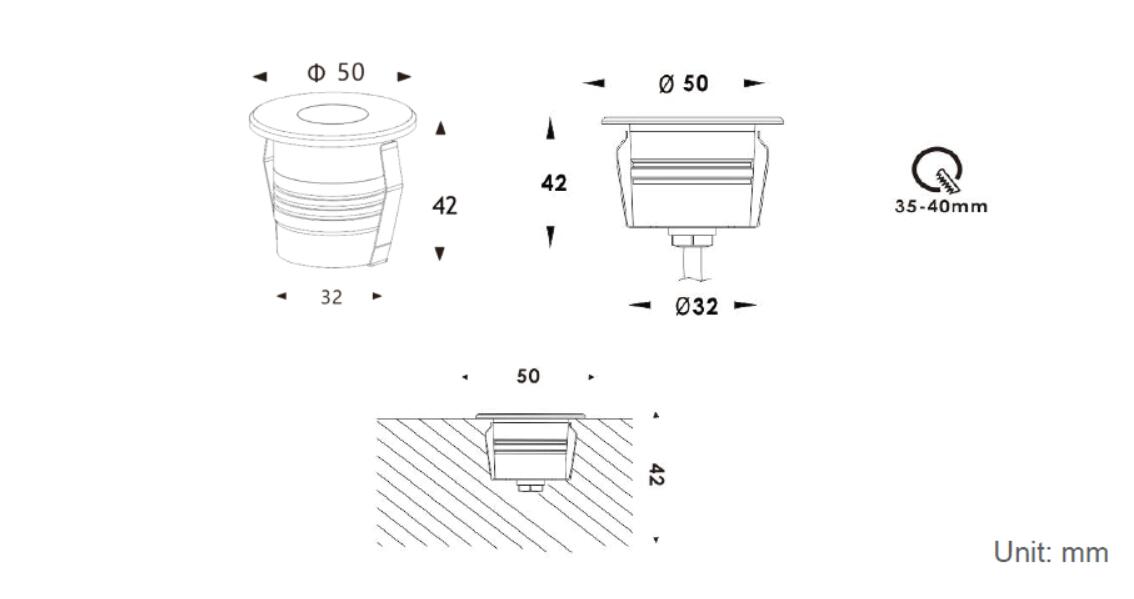

Technical Drawing
