160x140x90 mm 7W IP65
UP AND DOWN WALL LIGHT

LED OUTDOOR WALL MOUNTED UP AND DOWN LIGHT. Housing: die-cast aluminium, powder-coated, LED module: high-power CREE LEDs Array, CRI>80, LM-80 performance approval >50,000 hours. Integrated-Type ELV , 0-10V, DALI, DMX and RDM LED constant current control gear. Ingress protection: IP65.

Technical Data

  • Luminaire Type-

    安裝方式

    Tipo de luminaria



    Surface Mounted Type

    明裝式燈具

    Superficie Tipo Montado

  • Dimension-尺寸-Dimensión

    L160x D:140x H :90 mm

  • Input Voltage-輸入電壓-Voltaje de entrada

    AC100-240V 50/60HZ

  • Power Consumption Max-燈具功率

    Consumo de energía Max

    7W

  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED

    Integrated-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC100-240V 50/60HZ

  • LED Driver Features

    驅動特性

    Funciones del controlador de LED

    • POWER FACTOR : PF>0.90 @ Full Load
    • TOTAL HARMONIC DISTORTION: THD< 20%

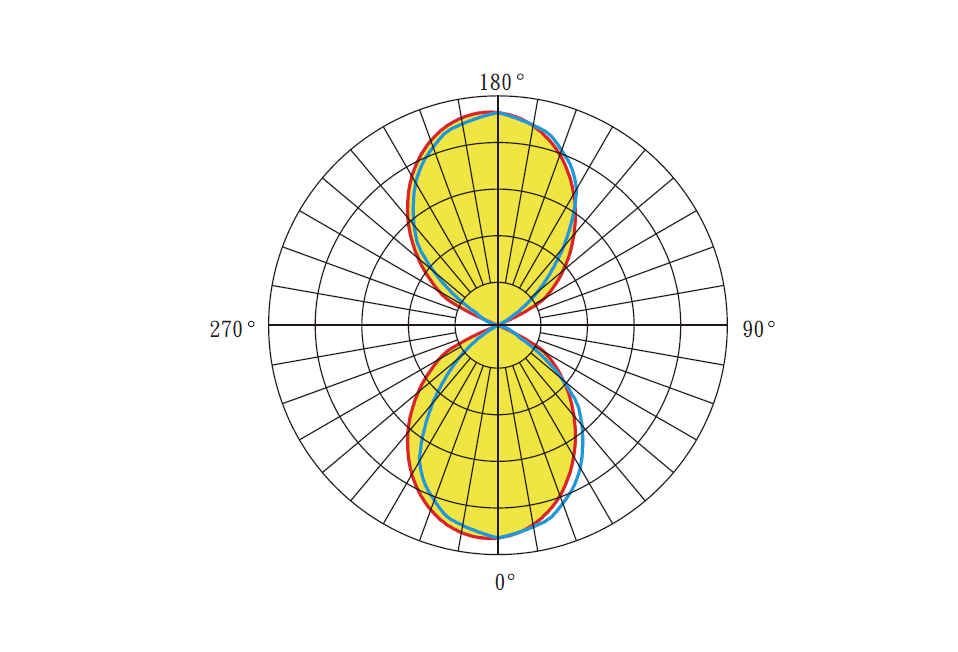

  • Beam Angle

    光束角

    ángulo de haz

    60°

  • Light Source Brand-光源品牌-Fuente de luz de marca

    CREE - ( Photobiological safety-IEC 62471 ‘Risk Group 1’ (low risk) )

  • "Lumen Maintenance LM-80 Reported by TM-21"

    1. L90(10k) = 50,700 hrs

    2. L80(10k) > 63,500 hrs

    3. L70(10k) > 63,500 hrs

  • LED Life-LED壽命-La vida del LED

    >60,000 hours

  • Color Temperature -色溫

    Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6500K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    > 80

  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse



    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy

    燈具效率

    La eficacia de la luminaria



    • 80 Lm/w(2700K),
    • 80 Lm/w(3000K),
    • 85 Lm/w(4000K),
    • 90 Lm/w(5000K),
    • 90 Lm/w(6500K),
  • LED Source Luminous Efficacy

    LED光源光效

    Fuente luminosa LED Eficacia



    • 100 Lm/w(2700K),
    • 100 Lm/w(3000K),
    • 105 Lm/w(4000K),
    • 110 Lm/w(5000K),
    • 110 Lm/w(6500K),
  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminum

    壓鑄鋁

  • Housing Color

    外殼顏色

    color de la carcasa



    Outdoor UV Resistant Powder Coating :Black / White / Gray

    戶外抗紫外線粉末塗料:黑色燈身 / 白色燈身 / 灰色燈身

    Recubrimiento en polvo resistente a rayos UV para exteriores: negro / blanco / gris

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    -30 °C ~ +50 °C

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Ingress Protection-防護等級

    Protección de ingreso

    IP65 - (IEC 60529)

  • Mech impact protection

    機械衝擊保護

    Protección contra impactos mecánicos

    IK08

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaires: IEC 60598-1 / IEC 60598-2-2 / Photometric data-IES format

    LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547

  • Certification-認證-Certificación

Specification Code

Example Product Code:
WOYAN-7W
WOYAN-
-
7W

Power Consumption

  • 7W
    7W

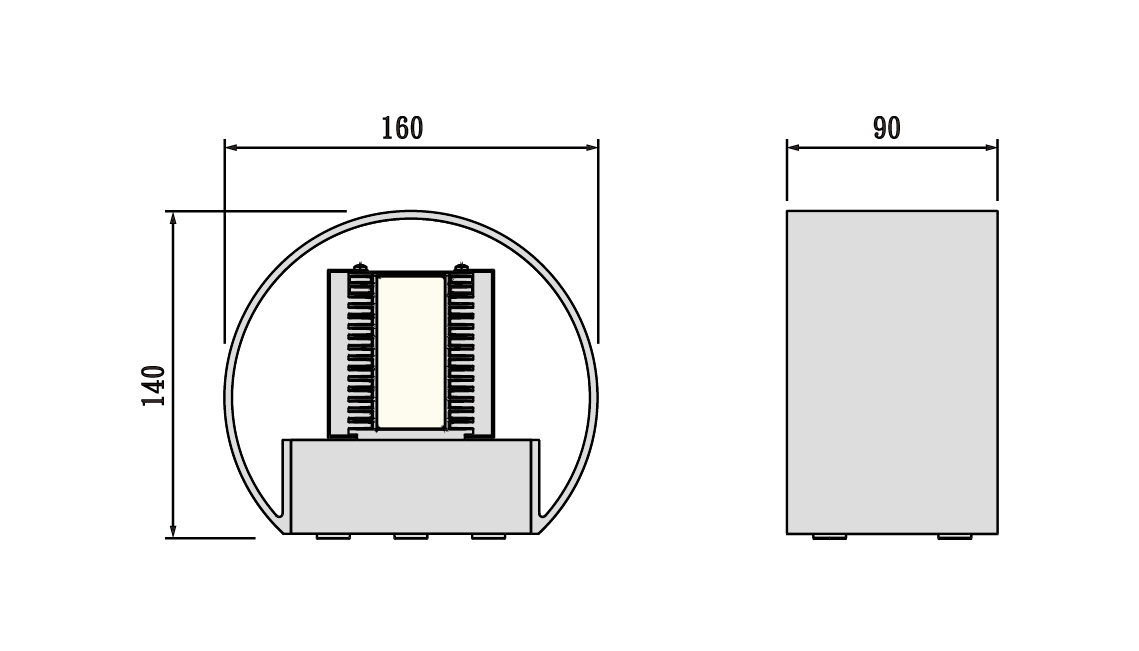

Technical Drawing
