FLAYE-X (ZIGBEE)

100W-400W IP66

LED Flood Light IP66

ZigBee mesh network smart controls.
Daylight and Motion Sensors.
Easy Grouping without Gateway via DMT-Z Remote Control
Automatic ON/OFF or Dimming Function swith smart sensing (Daylight,Motion) for maximum energy saving.
Power Field available with power between 100W,150W,200W,240W,300W,400W.
Efficiency up to170lm/W.
Smart Modules: ZigBee Module ; PIR Motion Sensor Module; Infrared Daylight Sensor Module

Technical Data

Installation method / 安裝方式 / Metodo de instalacion

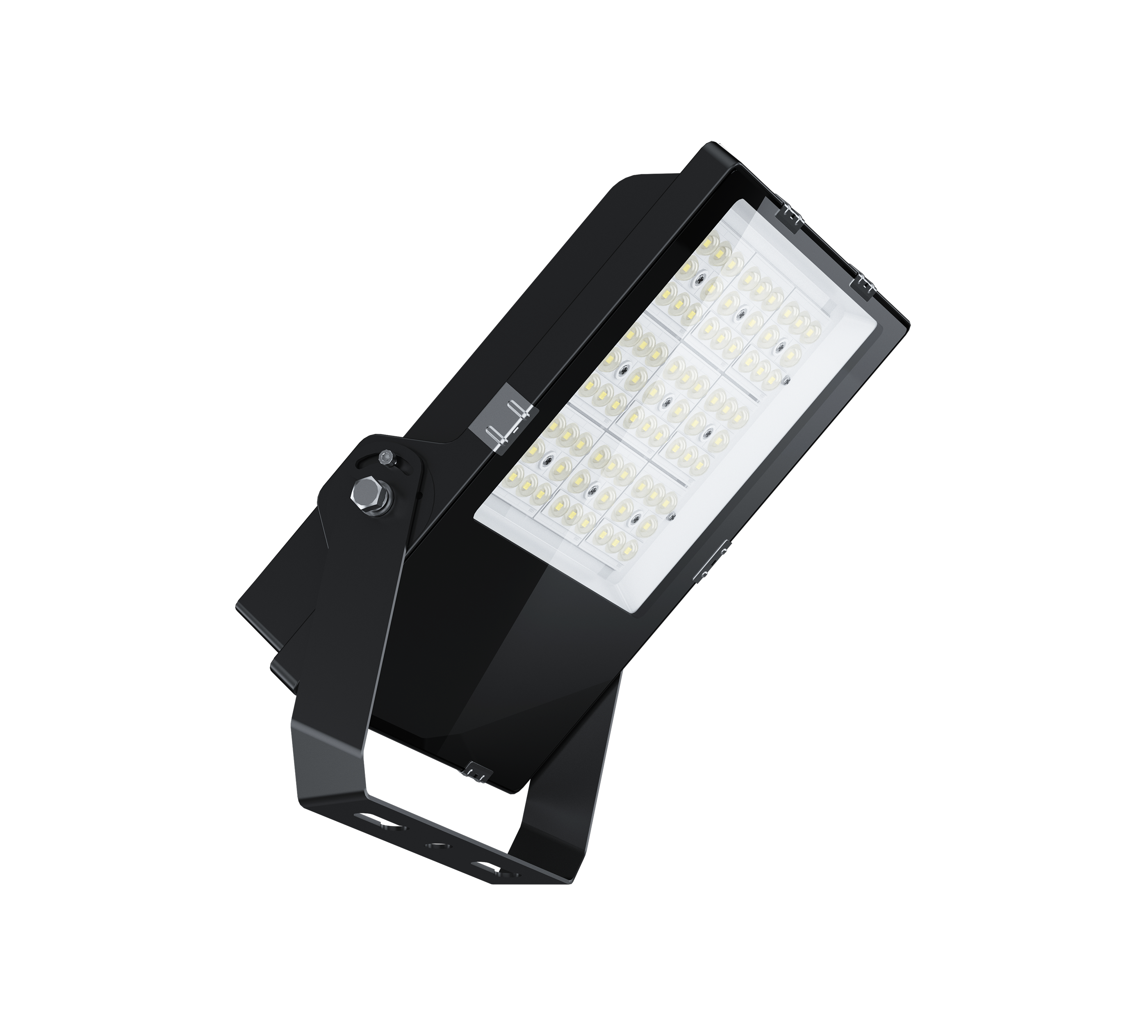

Surface Mounted and Adjustable Type 明裝可調安裝腳 Tipo montado en superficie y ajustable
Power Consumption with LED Driver

LED燈具包括LED驅動電源功率

Consumo de energía con controlador de LED
- 100W 150W 200W
- 240W 300W 400W
Input Voltage / 輸入電壓/Voltaje de entrada

220-240VAC/50-60HZ

Surgeprotection 6KV
Control 控制Control
- Zigbee Wireless Control -10V PWM dimming 10V PWM 調光
- Built-in MID sensor內置MID感測器:
1. Microwave motion sensor (sensing angle: 75° max, sensing distance: 12 meters max) 微波移動人體感應 (感應角度: 75° Max 感應距離: 12米 Max)
2. +Infrared light sensor (adjustable from 0 to 2000 Lux) 紅外照度光感 (0~2000 Lux 可調)
3. Remote control distance: 15 meters 遙控距離: 15米
Power Factor / 功率因數/Factor de potencia

PF>0.95
Total Harmonic Distortion / 總諧波失 / Distorsión armónica total

THD <5%
Light Source Brand / 光源品牌

Fuente de luz de marca

Lumileds

Blue Light Risk Group of LED Flood Light : RG1 (Risk Group 1)
"Lumen Maintenance LM-80 Reported by TM-21"

L70 >54,000 hours
LED Life-LED壽命-La vida del LED

>100,000 hours
Color Temperature色溫 Temperatura y color

3000K 4000K 5000K 6500K
Color Rendering Index-顯色指數

Índice de reproducción cromáca

>70

>80
MacAdam Ellipses Binning

麥克亞當橢圓分級

Mac Adam binning elipse

Standard Deviation Colour Matching < SDCM

標準偏差配色< 3 SDCM

Coincidencia de color estándar Desviación < 3 SDCM
Beam Angle光束角ángulo de haz

Symmetric: 25° 55° 90° 120°

Asymmetric: P30 P45 120*45° 100*60° Type II Type III Type IV Type V
Luminaire Efficacy

燈具效率

La eficacia de la luminaria

140 Lm/w(3000K) @CRI >70 ; 130 Lm/w(3000K) @CRI >80

150 Lm/w(4000K) @CRI >70 ; 140 Lm/w(4000K) @CRI >80

170 Lm/w(5000K) @CRI >70 ; 150 Lm/w(5000K) @CRI >80

170 Lm/w(6500K) @CRI >70 ; 150 Lm/w(5000K) @CRI >80
LED Source Luminous Efficacy

LED光源光效

Fuente luminosa LED Eficacia

170 Lm/w(3000K) @CRI >70 ; 160 Lm/w(3000K) @CRI >80

180 Lm/w(4000K) @CRI >70 ; 170 Lm/w(4000K) @CRI >80

190 Lm/w(5000K) @CRI >70 ; 180 Lm/w(5000K) @CRI >80

190 Lm/w(6500K) @CRI >70 ; 180 Lm/w(6500K) @CRI >80
Housing materials外殼材料

Materiales de la carcasa

Die-cast aluminium and Tempered glass 壓鑄鋁和鋼化玻璃

Die fundición de aluminio y vidrio templado
Housing Color 外殼顏色

color de la carcasa

Polyester powders Coating--Matte Black RAL9004

聚酯粉末塗料--哑光黑色 RAL9004

Polvos de poliéster Revestimiento--Matte Black
Ingress Protection-防護等級

Protección de ingreso

IP66 - (IEC 60529)
Mech impact protection 機械衝擊保護

Protección contra impactos mecánicos

IK08
Accessory 配件 accesorio

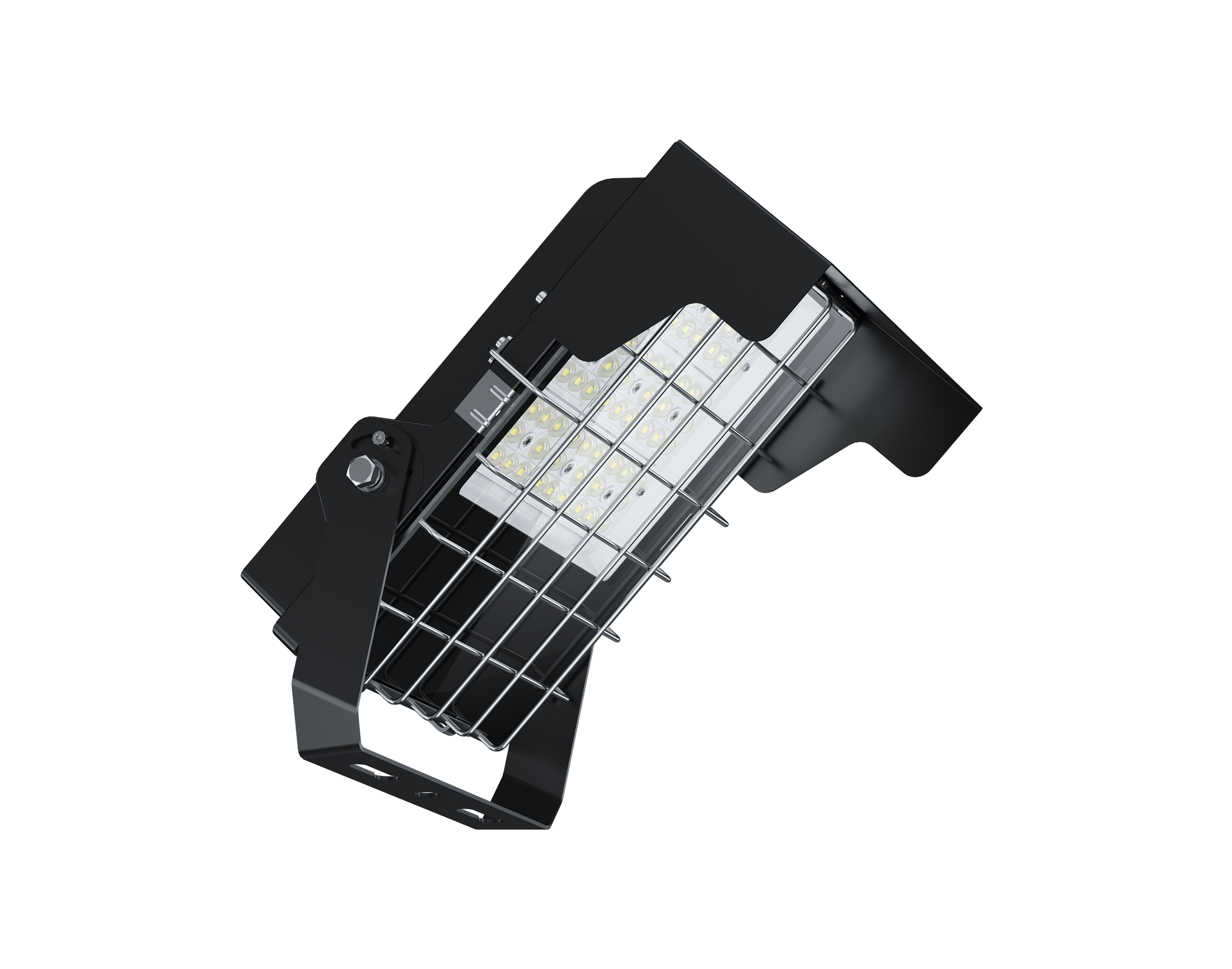

- Visor 遮陽板

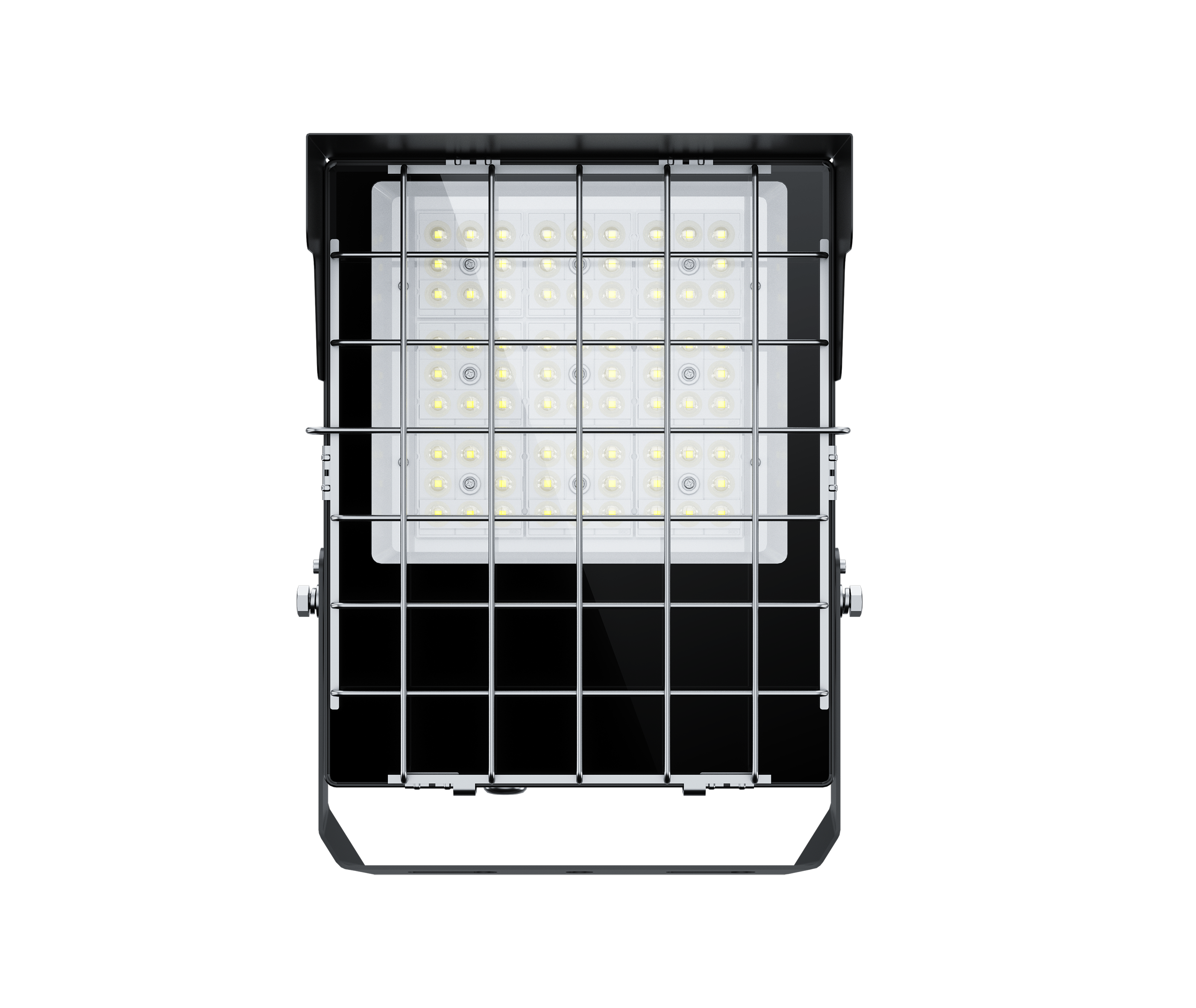

- Protection Mesh 防護網
Operating Temperature Range / 工作溫度範圍

Rango de temperatura de funcion amiento

-20 °C / +45 °C
Storage Temperature 儲藏溫度

Temperatura de almacenamiento

-40 °C / +70 °C
Operating Humidity -工作濕度Humedad de funcionamiento

0~90%, non-condensing-不結霜 sin condensación
Dimension尺寸 Dimensión

Refer to Drawing
Net Weight

淨重

Peso Neto

100W @ 2.5kg 150W @ 3.3.kg 200W @ 5.2 kg

240W @ 5.45kg 300W 400W @ 9.6kg
Certificate Standard Complied

符合安規標準

estándar certificado de cumplimiento

LED Luminaries: IEC / EN 60598-1;IEC/EN 60598-2-5; IEC TR62778 IEC62471 (RG1); IEC 62031; EN62493 RoHS

LED Driver: IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;

IEC/EN 61000-3-3;IEC/EN61574;EN 55015
