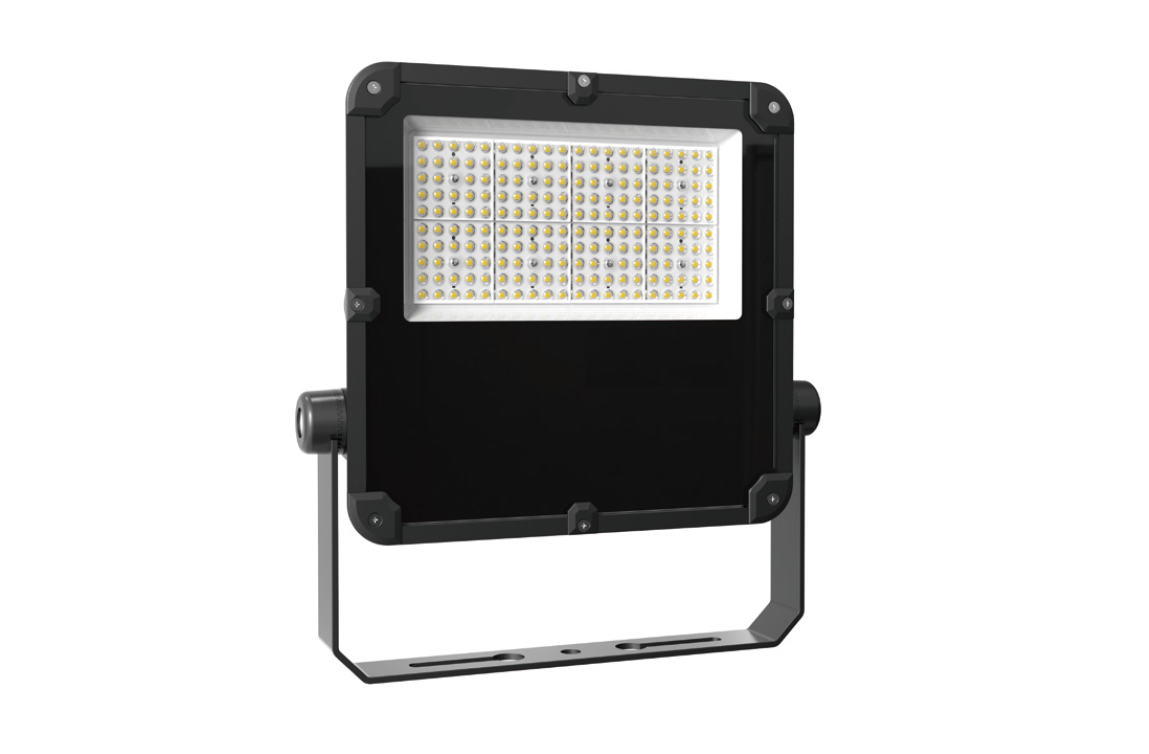

FLARE

30W-200W IP66

LED Flood Light IP66

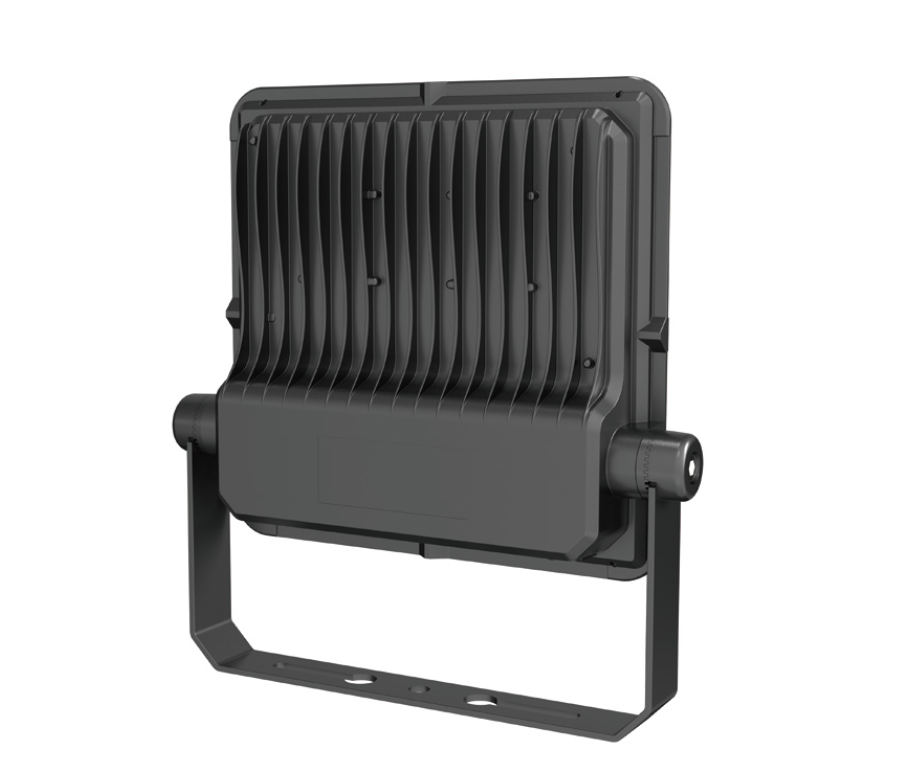

• Internal pure Aluminium heatsink with cold forge technology,
which provide 50% higher thermal efficiency than die-cast
materials.
• Combined with high end Meanwell drivers and long life Nichia
LED chips, defines a top class of flood light.
• Die-cast aluminium luminaire with symmetrical light
distribution.
• Provide 5 options of optic lens, apply to wide range of
architectural and outdoor applications.

Technical Data

Luminaire Type-安裝方式-Tipo de luminaria

Surface Mounted and Adjustable Type 明裝可調安裝腳 Tipo montado en superficie y ajustable
Power Consumption with LED Driver

LED燈具包括LED驅動電源功率

Consumo de energía con controlador de LED

20W 30W

40W 50W 60W 70W 80W

100W 120W 150W

180W 200W
Input Voltage / 輸入電壓/Voltaje de entrada

220-240VAC/50-60HZ
Control 控制Control

SW -ON/OFF DALI Control 0/1-10V Control

DMX Zigbee Wireless Control
Power Factor / 功率因數/Factor de potencia

PF>0.95
Total Harmonic Distortion/總諧波失/Distorsión armónica total

THD<15
Protection Against Surgers/防護措施/PROTECCIÓN CONTRA LAS PROMOCIONES:

6kV line-line 12kV line-earth
Light Source Brand-光源品牌-Fuente de luz de marca

Japan Nichia or U.S.A CREE or Osram

Blue Light Risk Group of LED Flood Light : RG1 (Risk Group 1)
LED Life-LED壽命-La vida del LED

>54,000 hours
Color Temperature色溫 Temperatura y color

3000K 4000K 5000K 6500K
Color Rendering Index-顯色指數

Índice de reproducción cromáca

>70 or >80
MacAdam Ellipses Binning

麥克亞當橢圓分級

Mac Adam binning elipse

Standard Deviation Colour Matching < 3 SDCM

標準偏差配色< 3 SDCM

Coincidencia de color estándar Desviación < 3 SDCM
Beam Angle光束角ángulo de haz

Symmetric: 30° 60° 90°

Asymmetric: 90 x 120° 75 x 135°
Luminaire Efficacy

燈具效率

La eficacia de la luminaria

130 Lm/w(3000K) @CRI >70 ; 125 Lm/w(3000K) @CRI >80

135 Lm/w(4000K) @CRI >70 ; 130 Lm/w(4000K) @CRI >80

140 Lm/w(5000K) @CRI >70 ; 135 Lm/w(5000K) @CRI >80

140 Lm/w(6500K) @CRI >70 ; 135 Lm/w(6500K) @CRI >80
LED Source Luminous Efficacy

LED光源光效

Fuente luminosa LED Eficacia

150 Lm/w(3000K) @CRI >70 ; 140 Lm/w(3000K) @CRI >80

160 Lm/w(4000K) @CRI >70 ; 150 Lm/w(4000K) @CRI >80

170 Lm/w(5000K) @CRI >70 ; 160 Lm/w(5000K) @CRI >80

170 Lm/w(6500K) @CRI >70 ; 160 Lm/w(6500K) @CRI >80
Housing materials

外殼材料

Materiales de la carcasa

Die-cast aluminium and Tempered glass

壓鑄鋁和鋼化玻璃

Die fundición de aluminio y vidrio templado
Housing Color

外殼顏色

color de la carcasa

Polyester powders Coating--Matte Black

聚酯粉末塗料--哑光黑色

Polvos de poliéster Revestimiento--Matte Black
Ingress Protection-防護等級

Protección de ingreso

IP66 - (IEC 60529)
Mech impact protection 機械衝擊保護

Protección contra impactos mecánicos

IK08
Operating Temperature Range / 工作溫度範圍

Rango de temperatura de funcion amiento

-30 °C / +45 °C
Storage Temperature 儲藏溫度

Temperatura de almacenamiento

-40 °C / +70 °C
Operating Humidity -工作濕度

Humedad de funcionamiento

0~90%, non-condensing-不結霜

sin condensación
Dimension

尺寸

Dimensión

20W 30W @ 168 x 130 x 69mm

40W 50W 60W 70W 80W @ 270 x 220 x 93mm

100W 120W 150W @ 350 x 280 x 111mm

180W 200W @ 400 x 320 x 126mm
Net Weight

淨重

Peso Neto

20W 30W 1.4kg

40W 50W 60W 4.1kg

70W 80W 4.3kg

100W 120W 150W 6.9kg

180W 200W 8.5kg
Country of Design 設計國家 / País de diseño

United Kingdom 英國
Certificate Standard Complied

符合安規標準

estándar certificado de cumplimiento

LED Luminaries: IEC / EN 60598-1;IEC/EN 60598-2-5; IEC TR62778 IEC62471 (RG1); IEC 62031; EN62493 RoHS

LED Driver: IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;

IEC/EN 61000-3-3;IEC/EN61574;EN 55015
