Luminaire Type-安裝方式-Tipo de luminaria
Surface Mounted Type--明裝式燈具--Superficie Tipo Montado

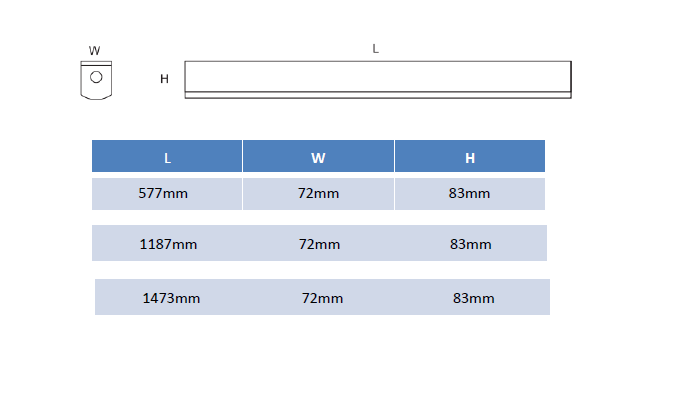

Dimension-尺寸-Dimensión LxWxH
L:577x W: 72 x H: 83mm L:1187x W: 72 x H: 83mm L:1473x W: 72 x H: 83mm
Input Voltage-輸入電壓-Voltaje de entrada
AC220-240V 50/60HZ or AC100 ~277V 50/60Hz
Power Consumption Max-燈具功率
Consumo de energía Max
L: 577mm : 11W 14W 18W
L: 1187mm : 20W 24W 28W 36W 40W
L: 1473mm : 30W 42W 48W 54W 60W
LED Driver Type
LED驅動款式
Tipo de controlador LED
Integrated-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格
Consulte la especificación de controlador de LED
1. ON/OFF Switch AC220-240V 50/60HZ
2. 1-10V Dimming Driver AC220-240V 50/60HZ
3. Dali Dimming Driver AC220-240V 50/60HZ
4. Emergency Backup >2 hours or >3 hours @ < 12 charger hours應急電池/Copia de seguridad de emergencia
LED Driver Features 驅動特性
Funciones del controlador de LED
POWER FACTOR (Lambda): PF>0.95 or PF > 0.9 TOTAL HARMONIC DISTORTION: THD< 20%
LED Driver Life Hours:>50000hrs. Detail refer to LED Driver data sheet
Control Protocol-控制協議-Protocolo de Control
Dali Control / 1-10V Control
Light Source Brand-光源品牌-Fuente de luz de marca
SMD LED
Lumen Maintenance ISTM & TM-21"@ 25 °C
流明維持率(光通量衰減)報告: ISTM & TM-21"@ 25 °C
Mantenimiento de lúmenes ISTM y TM-21 "@ 25 ° C
L70 > 54,000 hrs
LED Life-LED壽命-La vida del LED
>60,000 hours
Color Temperature -色溫
Temperatura del color
2700K / 3000K / 4000K / 5000K / 6500K
Color Rendering Index-顯色指數
Índice de reproducción cromática
> 80
MacAdam Ellipses Binning
麥克亞當橢圓分級
Mac Adam binning elipse
Standard Deviation Colour Matching < 3 SDCM
標準偏差配色< 3 SDCM
Coincidencia de color estándar Desviación < 3 SDCM

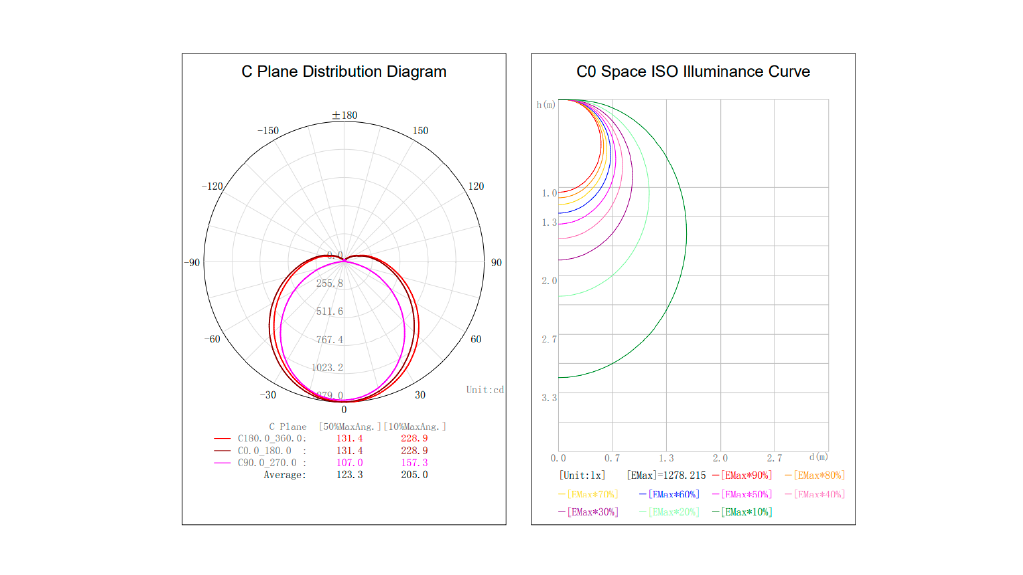

Beam Angle 光束角 ángulo de haz
120°
Photobiological safety-IEC 62471 / of Luminaire
光生物安全檢驗(ICE/EN 62471) 结果:
Seguridad fotobiológica-IEC 62471
Exempt
豁免
Eximir
Luminaire Efficacy 燈具效率
La eficacia de la luminaria
Standard Version : 110 Lm/w(2700K & 3000K), 120 Lm/w(4000K), 130 Lm/w(5000K &6500K ),
Advance Version : 130 Lm/w(2700K & 3000K), 140 Lm/w(4000K), 150 Lm/w(5000K &6500K ),
Master Version: 150 Lm/w(2700K & 3000K), 160 Lm/w(4000K), 170 Lm/w(5000K &6500K ),
LED Source Luminous Efficacy LED光源光效
Fuente luminosa LED Eficacia
Standard Version : 140 Lm/w(2700K & 3000K), 150 Lm/w(4000K), 160 Lm/w(5000K &6500K ),
Advance Version : 160 Lm/w(2700K & 3000K), 170 Lm/w(4000K), 180 Lm/w(5000K &6500K ),
Master Version: 180 Lm/w(2700K & 3000K), 190 Lm/w(4000K), 200 Lm/w(5000K &6500K ),
Housing materials-外殼材料
Materiales de la carcasa

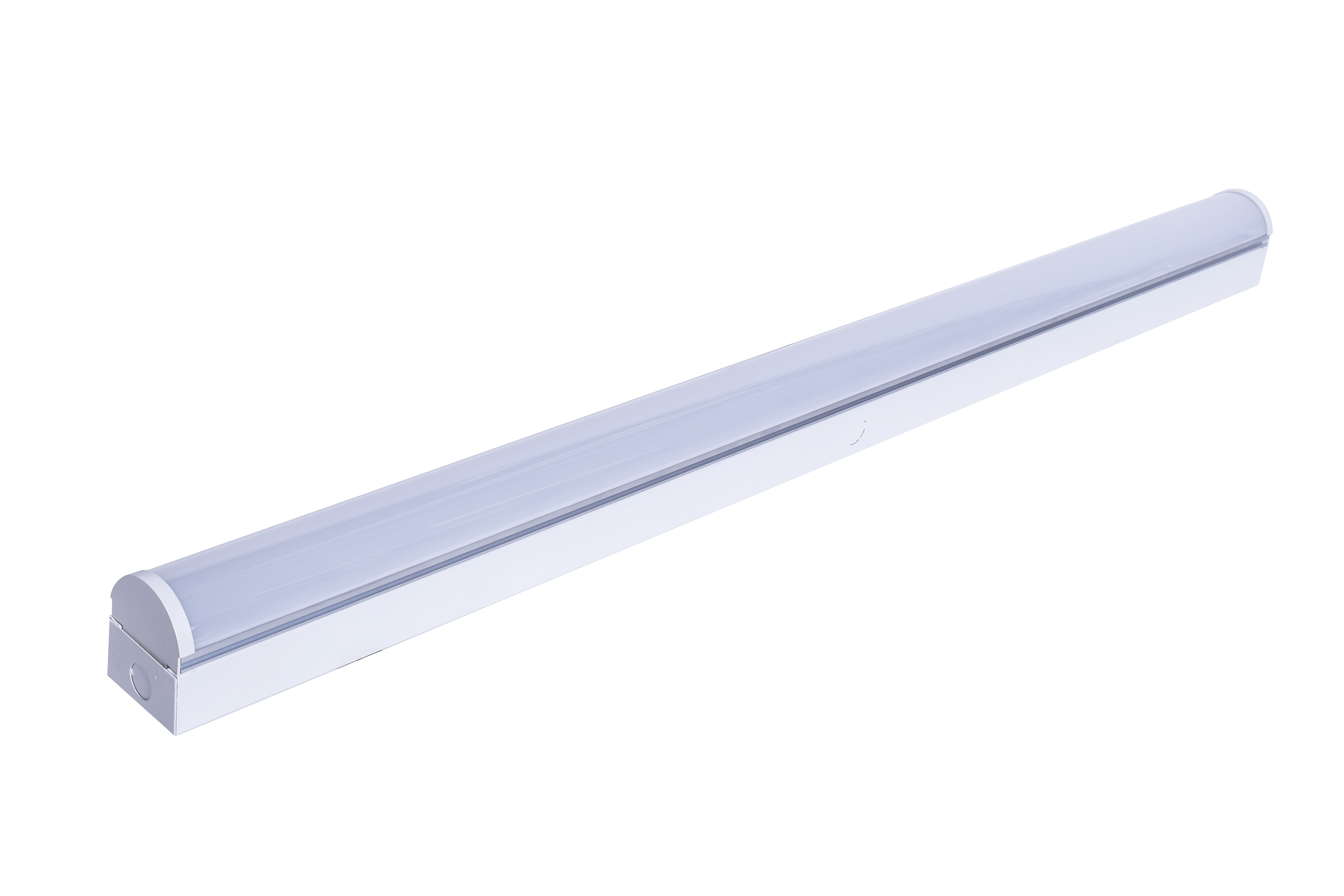

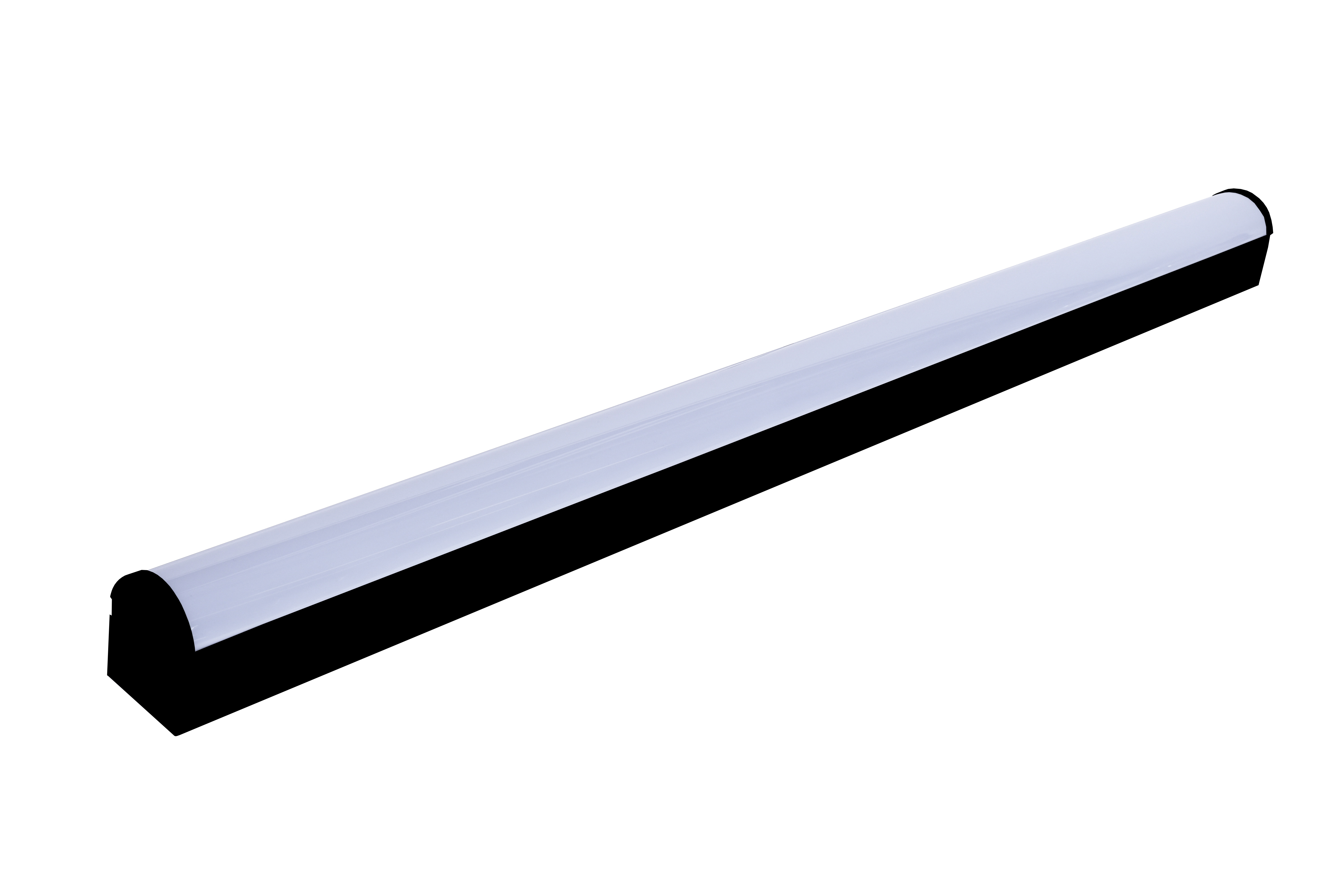

Matte White or Matte Black Coated Formed Steel Body and Opal Polycarbonate
啞光白色或啞光黑色塗層成型鋼體和乳白PC罩
Cuerpo de acero formado revestido en blanco mate o negro mate y policarbonato opalino
Accessories 配件Accesorios
Matte White or Matte Black Coated Formed Steel Reflector
啞光白色或啞光黑色塗層成型鋼反射器
Reflector de acero formado con revestimiento blanco mate o negro mate
Ingress Protection
IP44
Mech impact protection 機械衝擊保護
Protección contra impactos mecánicos
IK08
Operating Temperature Range / 工作溫度範圍
Rango de temperatura de funcion amiento
-20 °C / +50 °C
Operating Humidity -工作濕度
Humedad de funcionamiento
0~90%, non-condensing-不結霜
sin condensación
Comply Testing Standard
符合測試標準
Cumplir el estándar de prueba
LED Luminaires: IEC/ EN 60598-1 / EN 60598-2-1 / EN 62031 / EN 62493 / IEC/EN 62471 / IEC 60598-2-22 / IEC 62031 / EN 55015 / EN 61000-3-2 / EN 61000-3-3 / EN 61547
Luminaries Performance : IEC 62722-1 / IEC 62722-2-1 FSD regulation PPA 104A (4th Rev). RoHS
LED Driver: EN 55015 / EN 61000-3-2 / EN 61347-1 / EN 61347-2-13 / EN 61547 / EN 62384
