PICNI-handrail lighting

1W or 2W Max IP67

LED PIXEL DOT LIGHT

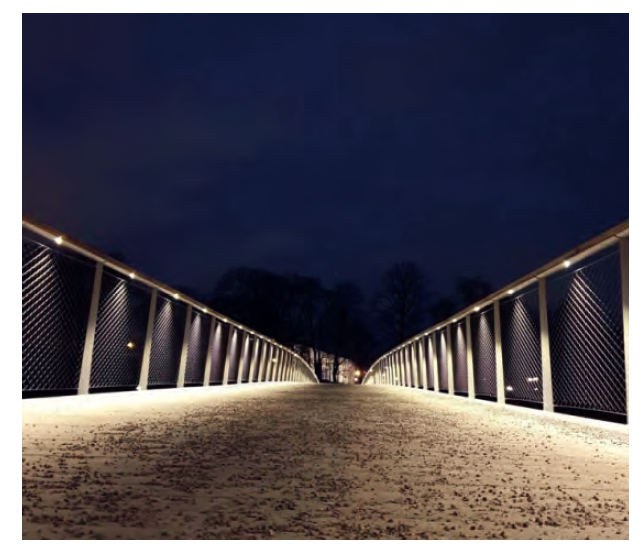

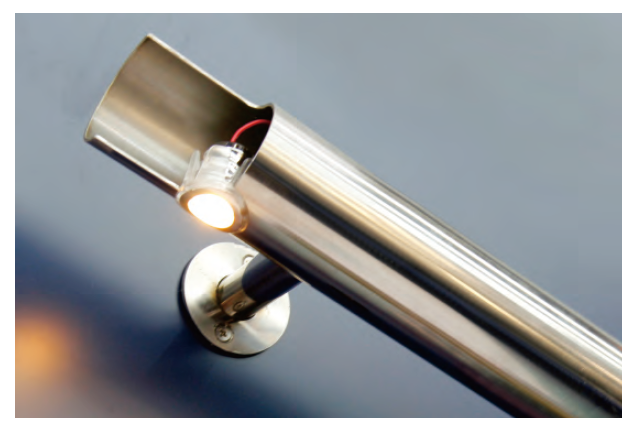

LED handrail lighting system,
suit for standard handrail made by stainless steel and aluminum.
IP67 waterproof.
3M waterproof internal connectors

Technical Data

Luminaire Type - 安裝方式

Tipo de luminaria

Recessed Mounted Type - 嵌入式燈具

Empotrada Tipo Mount
Power Consumption Max - 燈具最大功率

Consumo de energía Max
- 1W
- 1.5W
- 2W
LED Driver Type

LED驅動款式

Tipo de controlador LED

Remote -type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

Consulte la especificación de controlador de LED

1. ON/OFF Switch AC100-277V 50/60HZ

2. ELV Dimming Driver (5-100%) AC 100-120V 50/60Hz or AC 200-240V 50/60HZ

3. 0 -10V Dimming Driver AC100-240V 50/60HZ

Remote-Type LED Driver

4. Dali Dimming Driver AC100-240V 50/60HZ

5. ZIGBEE Dimming Driver AC100-240V 50/60HZ
Input Voltage - 輸入電壓

Voltaje de entrada
- DC 24V
Beam Angle/光束角

ángulo de haz
- Type M18 & M20 : 15° 30° 55° Asymmetric
- Type M25 : 55° Asymmetric
Light Source Brand/光源品牌

Fuente de luz de marca

CREE
LED Life/LED壽命

La vida del LED

>50,000 hours
MacAdam Ellipses Binning - 麥克亞當橢圓分級

Mac Adam binning elipse

Standard Deviation Colour Matching <3 SDCM - 標準偏差配色< 3 SDCM

Coincidencia de color estándar Desviación < 3 SDCM
Color Temperature or Color

色溫或顏色

Temperatura del color

2700K / 3000K / 4000K / 5000K / 6500K

Mono Color : RED, AMBOR, GREEN, BLUE.

Multi-color : RGB RGBW
Color Rendering Index/顯色指數

Índice de reproducción cromática
- >80
- >90
MacAdam Ellipses Binning

麥克亞當橢圓分級

Mac Adam binning elipse

Standard Deviation Colour Matching < 3 SDCM

標準偏差配色< 3 SDCM

Coincidencia de color estándar Desviación < 3 SDCM
Luminaire Efficacy燈具效率

La eficacia de la luminaria
- 80 Lm/w(2700K), 80 Lm/w(3000K), 90 Lm/w(4000K),
- 100 Lm/w(5000K), 100 Lm/w(6500K),
MONO Color : 60Lm/w RED , 60 Lm/w GREEN ; 20Lm/w BLUE, 60Lm/w Ambor

Multi-Color : 50Lm/w RGB M25 Only
LED Source Luminous Efficacy LED光源光效

Fuente luminosa LED Eficacia
- 110 Lm/w(2700K), 110 Lm/w(3000K), 120 Lm/w(4000K),
- 130 Lm/w(5000K), 130 Lm/w(6500K),
MONO Color : 90Lm/w RED , 90 Lm/w GREEN ; 50Lm/w BLUE, 90Lm/w Ambor

Multi-Color : 80Lm/w RGB M25 Only
Housing materials/外殼材料

Materiales de la carcasa

Die-casted Aluminum and #316 stainless steel Cover and PMMA Lens

壓鑄鋁和 #316 不銹鋼蓋和 PMMA 透鏡

Cubierta de aluminio fundido a presión y acero inoxidable n. ° 316 y lente de PMMA
Ingress Protection-防護等級

Protección de ingreso

IP67
Dimension/尺寸 Dimensión
Refer to Technical Drawing / 參考技術圖紙 / Consulte el dibujo técnico.
Operating Temperature Range / 工作溫度範圍

Rango de temperatura de funcion amiento

-30 °C / +50 °C
Operating Humidity -工作濕度

Humedad de funcionamiento

0~90%, non-condensing-不結霜

sin condensación
Comply Testing Standard

符合測試標準

Cumplir el estándar de prueba

LED Luminaires: IEC 60598-1 / IEC 60598-2-1 / IEC TR62778 IEC62471 (RG1); IEC 62031; EN62493 RoHS

LED Driver: IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;

IEC/EN 61000-3-3;IEC/EN61574;EN 55015
