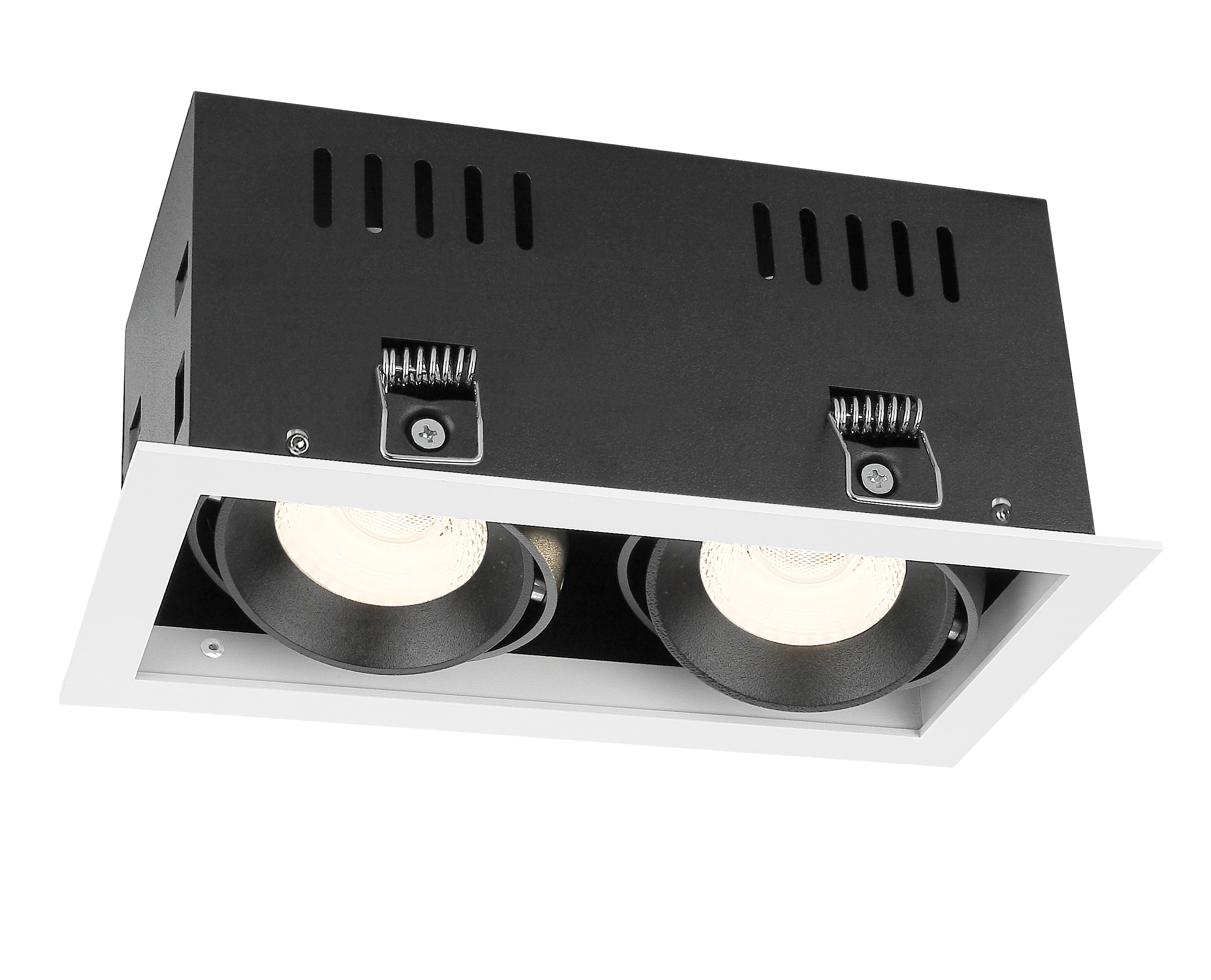

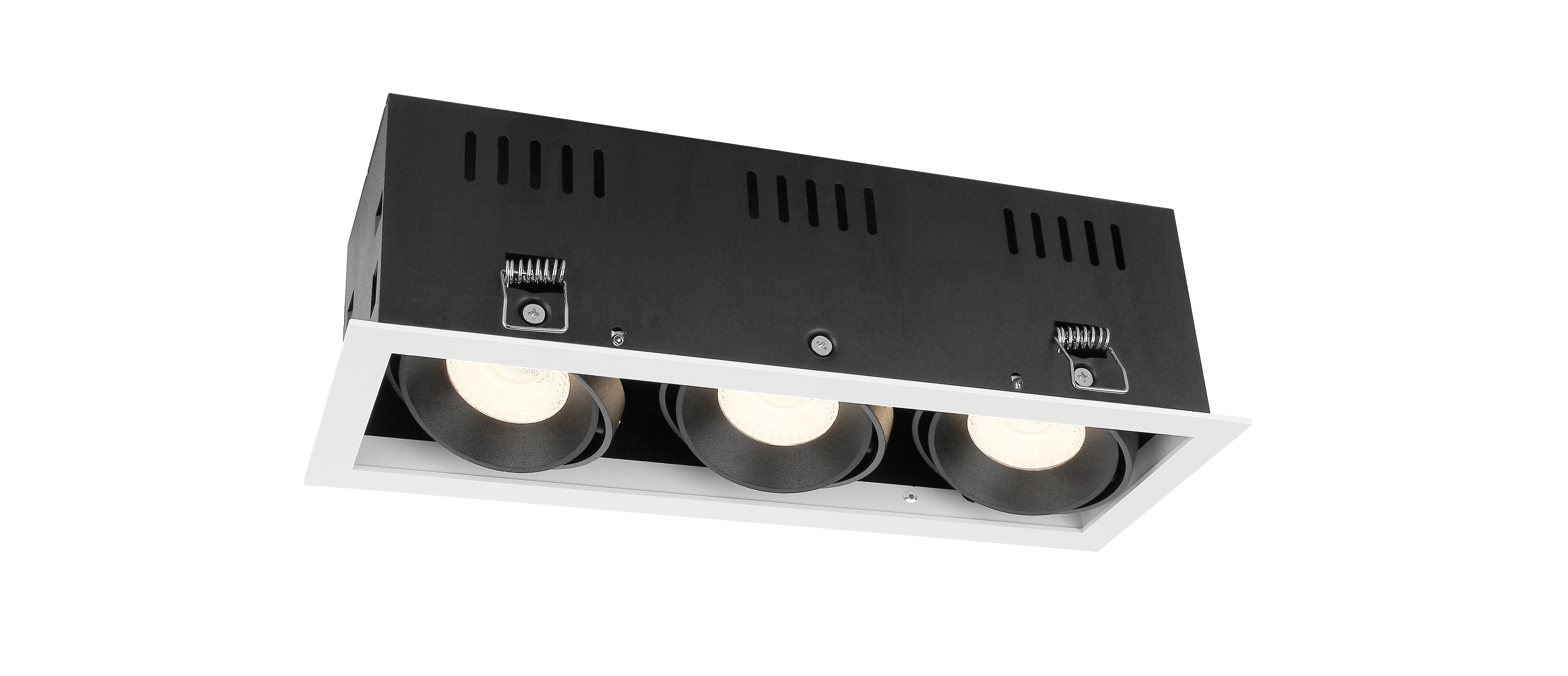

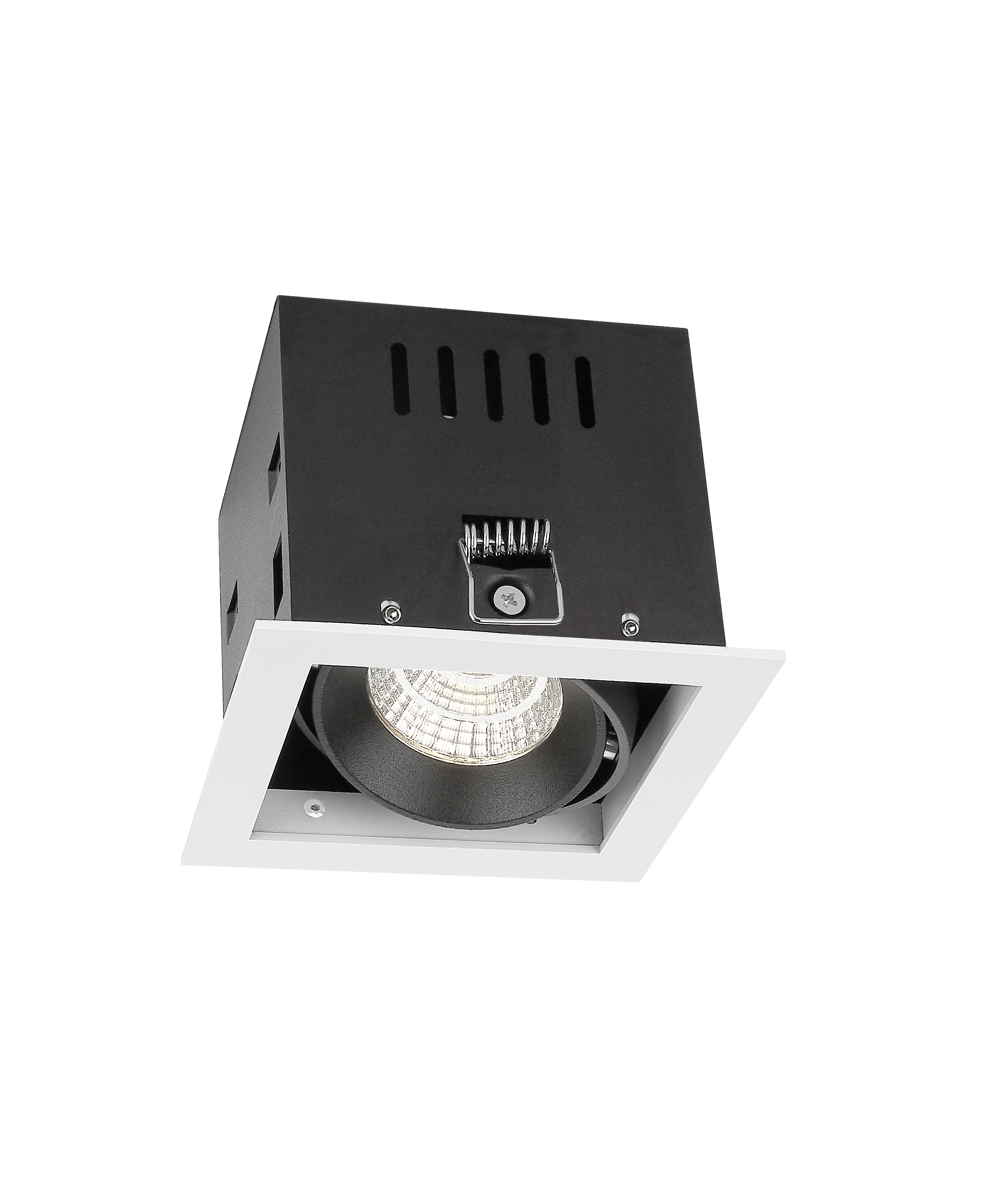

DILLINO

IP20 Max: 15W / 2x15W / 3x15W
GRILLE SPOT LIGHT

Housing: die-cast aluminium, powder-coated, designed as a heat sink. The anti-glare lens or reflector. LED module: high-power CREE COB,  CRI>80, LM-80 performance approval >50,000 hours. 0-10V, DALI, DMX and DALI Optional constant current control gear. The Light Head can be rotated to focus on the object.

Technical Data

  • Luminaire Type-

    安裝方式

    Tipo de luminaria

    Recessed Mount and Adjustable Type

    嵌入式可調暗裝筒燈

    Empotrar y tipo ajustable

  • Dimension-尺寸-Dimensión

    L: 108 x W: 108 x H:87.5 mm

    L: 200 x W: 108 x H:87.5 mm

    L: 288 x W: 108 x H:87.5 mm

  • Cut off Dimension-開孔尺寸-Cortar Dimensión

    L: 97 x W: 97 mm

    L: 183 x W: 97 mm

    L: 273 x W: 97 mm

  • Input Voltage-輸入電壓-Voltaje de entrada

    AC220-240V 50/60HZ

  • Power Consumption Max-燈具功率

    Consumo de energía Max

    108 x 108 x 87.5 mm 10W / 15W

    200 x 108 x 87.5 mm 2x10W / 2x15W

    288 x 108 x 87.5 mm 3x10W / 3x15W

  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED

    Remote-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. 0 -10V Dimming Driver  AC220-240V 50/60HZ

    2. DALI Dimming Driver AC220-240V 50/60HZ

    3. Triac AC220-240V 50/60HZ

    4. Emergency Backup >2 hours or >3 hours @ < 24 charger hours應急電池/Copia de seguridad de emergencia

  • LED Driver Features

    驅動特性

    Funciones del controlador de LED

    EFFICIENCY (Typ.): >90%

    MAX. No. of PSUs on 16A CIRCUIT BREAKER: 25 units (circuit breaker of type B) / 40 units (circuit breaker of type C at 230VAC)

  • Control Protocol-控制協議

    Protocolo de Control

    0-10V / Dali / Triac

  • Beam Angle

    光束角

    ángulo de haz

    24°  36°  60°

  • Light Source Brand-光源品牌-Fuente de luz de marca

    CREE COB

  • "Lumen Maintenance LM-80 Reported by TM-21"

    1. L90(10k) = 50,700 hrs

    2. L80(10k) > 63,500 hrs

    3. L70(10k) > 63,500 hrs

  • LED Life-LED壽命-La vida del LED

    >60,000 hours

  • Color Temperature -色溫

    Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6500K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    >80

    >90

  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy

    燈具效率

    La eficacia de la luminaria

    85 Lm/w(2700K),

    90 Lm/w(3000K),

    90 Lm/w(4000K),

    95 Lm/w(5000K),

    95 Lm/w(6500K),

  • LED Source Luminous Efficacy

    LED光源光效

    Fuente luminosa LED Eficacia

    135 Lm/w(2700K),

    140 Lm/w(3000K),

    140 Lm/w(4000K),

    145 Lm/w(5000K),

    145 Lm/w(6500K),

  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminum and acrylic lens

    壓鑄鋁和亞克力透鏡

    Fundición de aluminio y acrílico lente

  • Housing Color

    外殼顏色

    color de la carcasa

    Powder Coating :Matte white + black body

    粉末塗料:啞光白色 + 黑色燈身

    Recubrimiento en Polvo: Blanco mate + cuerpo negro

  • Ingress Protection-防護等級

    Protección de ingreso

    IP20

  • Environment-使用環境-medio ambiente

    Indoor

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

     -30 °C / +50 °C

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaires: IEC 60598-1 / IEC 60598-2-2 / Photometric data-IES format

    LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547

  • Certification-認證-Certificación

Specification Code

Example Product Code:
DILLINO-45W
DILLINO
-
Power Consumption

Power Consumption

  • 10W / 15W
    1x10W / 1x15W
  • 20W / 30W
    2x10W / 2x15W
  • 30W / 45W
    3x10W / 3x15W

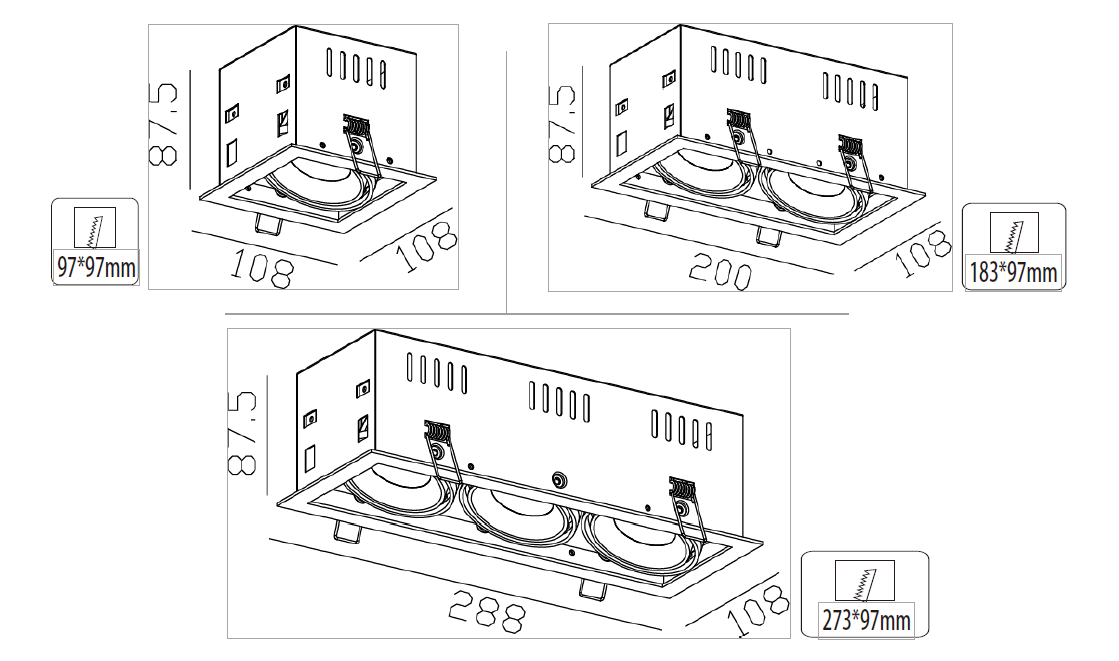

Technical Drawing
