F-SPAMY - HQ

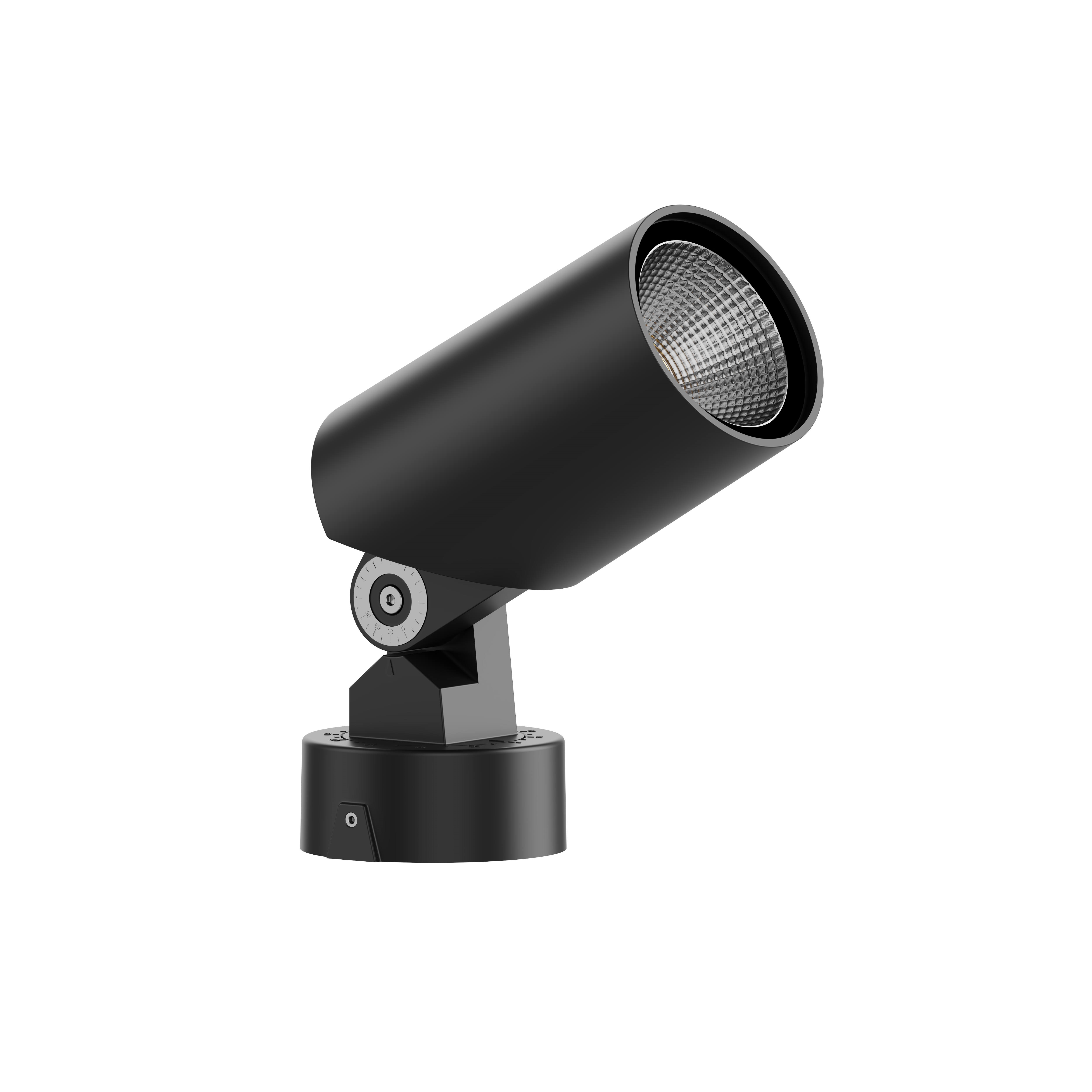

Dia68,Dia86,Dia108 & Dia140mm LED Projector Light

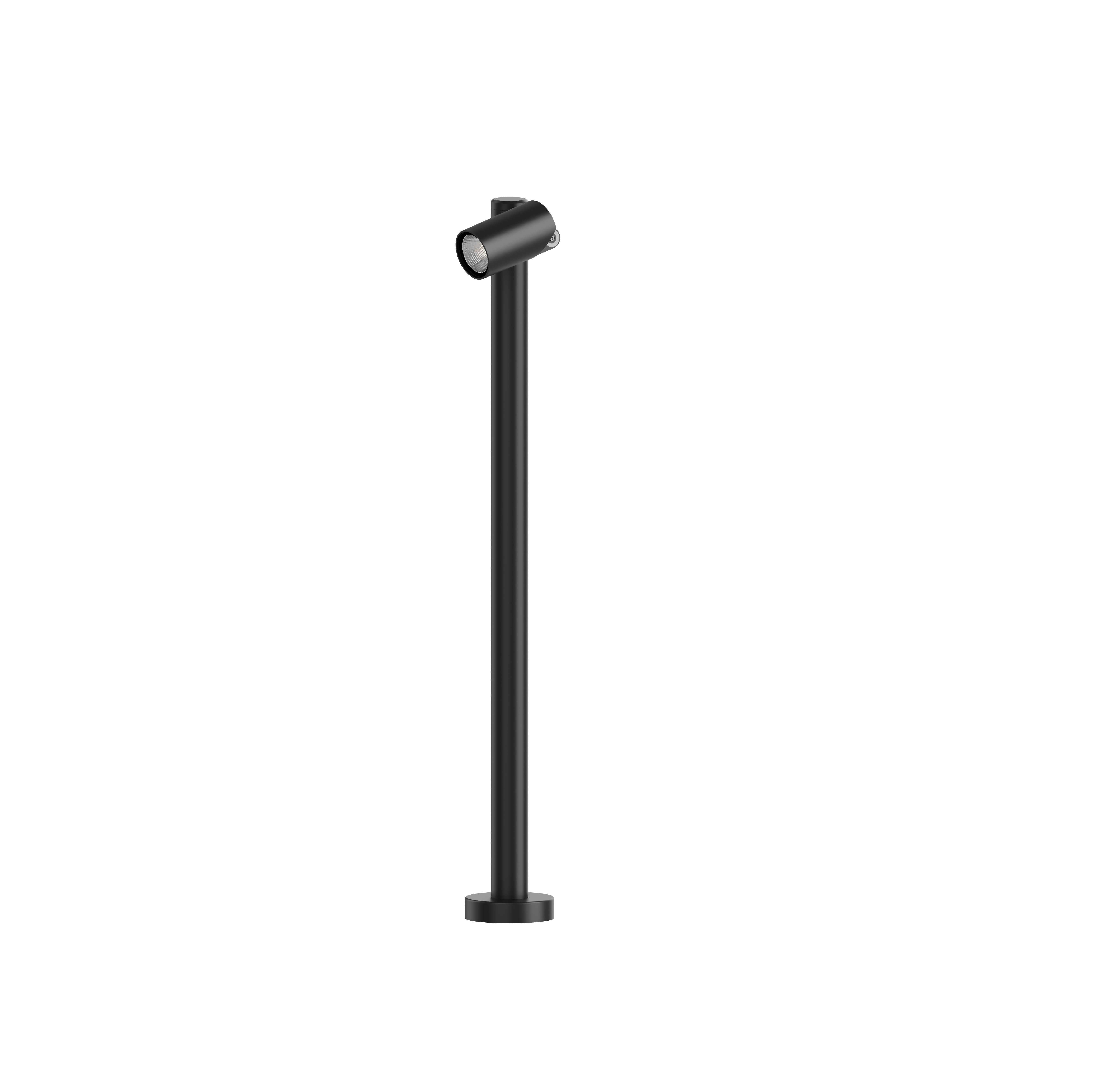

Bracket & Spike & Wall & Rod & Tree mounted

Special housing designs and high-quality optical components specifically for demanding visual tasks to provide enhanced visual comfort.

Discreet and compact aesthetically designed architectural outdoor spotlight,ideal for glare-free accent lighting,floodlighting and wall washing in the outdoor area.

Corrosion-resistant adc12 # die-casting luminium body gives the luminaire good thermal conductivity,and large area connections between the rear of the housing and the

led's pcb ensure good heat conduction.

Technical Data

  • Installation Method / 安裝方式

    Metodo de instalacion

    Surface Mounted and Adjustable Type / Spike Mounted  / Tree Mounted / Pole Mounted

    表面安裝和可調型/釘裝/樹裝/桿裝

    Montado en superficie y tipo ajustable / Montado en púas / Montado en árbol / Montado en poste

  • Optical Accessories / 光學配件

    Accesorios ópticos

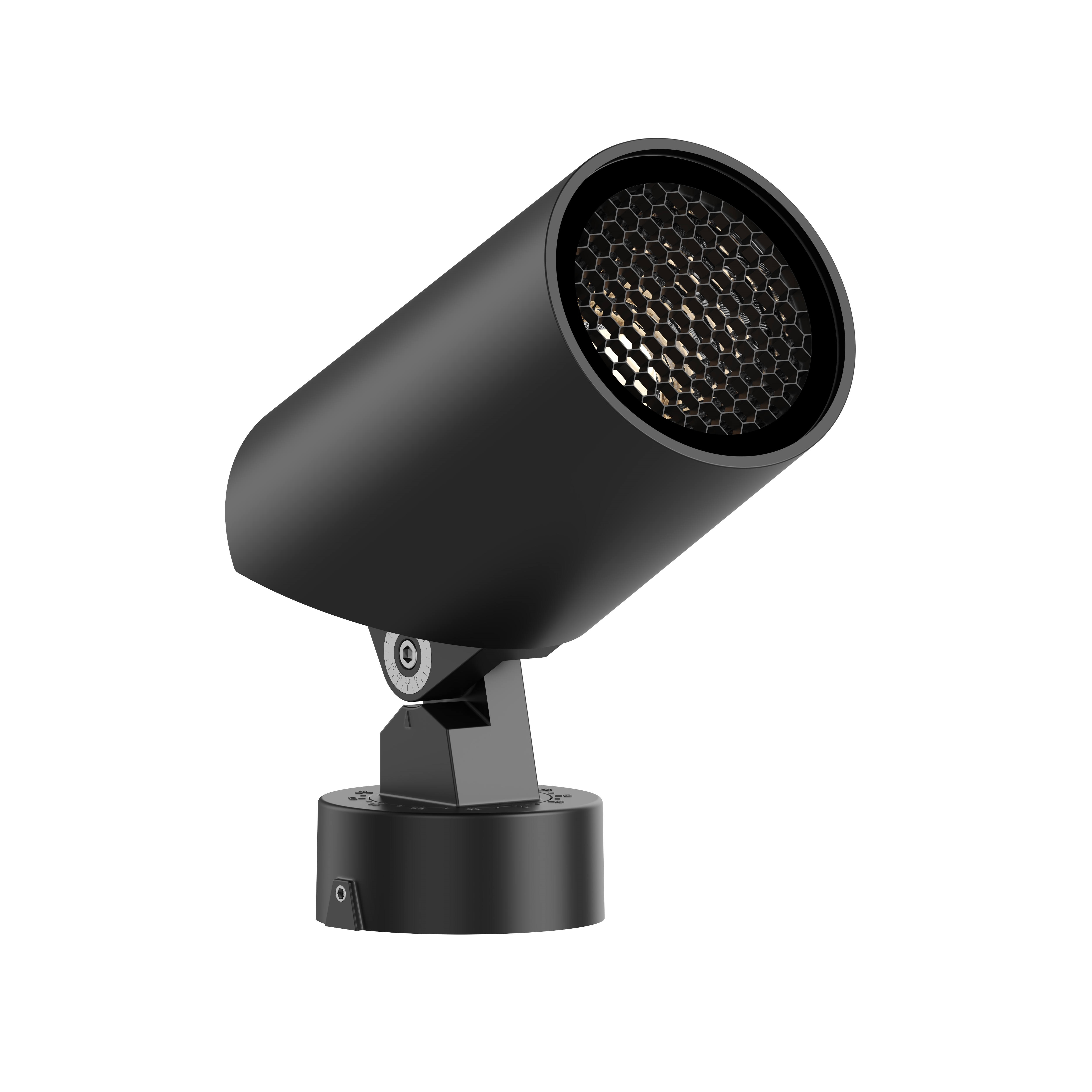

    Honeycomb Louver / Cylindrical Hood / Cylindrical Hood Angle 45°

    蜂窩百葉窗/圓柱形罩/圓柱形罩角度 45°

    Rejilla de panal / capó cilíndrico / ángulo de capó cilíndrico 45°

  • Rotation angle / 旋轉角度

    Ángulo de rotación

    Vertical : 180°
    Horizontal : 355°

  • Power Consumption with LED Driver

    LED燈具包括LED驅動電源功率

    Consumo de energía con controlador de LED

    5W      6W      8W       11W @ Dia 68mm

    12W   16W     20W      24W @ Dia 86mm

    20W   25W     30W      35W @ Dia 108mm

    30W   35W     40W      45W @ Dia 140mm

  • Input Voltage / 輸入電壓

    Voltaje de entrada

    220-240VAC 50-60HZ

    24VDC / 48VDC

  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED

    Integrated-type LED Driver--Constant Current LED Driver: Refer to LED driver specification 請參閱LED驅動器規格 Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC220-240V 50/60HZ

    2. DC 24V  / DC 45V

    3. 0/1 -10V Dimming Driver  AC220-240V 50/60HZ

    4. DALI Dimming Driver AC220-240V 50/60HZ

    5. DMX Driver AC220-240V 50/60HZ  (Dimming range from 0-100%)

    6. Remoted Type  Emergency Backup >2 hours

  • Power Factor / 功率因數/Factor de potencia

    PF>0.9

  • Total Harmonic Distortion/總諧波失/Distorsión armónica total

    THD <20%

  • Light Source Brand-光源品牌-Fuente de luz de marca

    CREE / Bridgelux / Citiled

  • "Lumen Maintenance LM-80 Reported by TM-21"

    L70(10k) > 54,000 hrs

  • LED Life-LED壽命-La vida del LED

    >100,000 hours

  • Color Temperature and Color  色溫和顏色

    Temperatura y color del color

    2700K     3000K     4000K      5000K     6500K

    RGB     RGBW

  • Color Rendering Index-顯色指數

    Índice de reproducción cromáca

    >80

    >90

  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Beam Angle/光束角/ángulo de haz

    10°    15°    18°     24°     34°     36°     60°

  • Luminaire Efficacy 燈具效率

    La eficacia de la luminaria

    70 Lm/w(2700K)        75 Lm/w(3000K)          80 Lm/w(4000K)

    85 Lm/w(5000K)        85 Lm/w(6500K)          60 Lm/w (RGBW)

  • LED Source Luminous Efficacy LED光源光效

    Fuente luminosa LED Eficacia

    120 Lm/w(2700K)       130 Lm/w(3000K)          140 Lm/w(4000K)

    150 Lm/w(5000K)       150 Lm/w(6500K)          100 Lm/w (RGBW)

  • Housing materials 外殼材料

    Materiales de la carcasa

    Die-Casted Aluminium and Aluminium Alloy and Tempered Glass

    壓鑄鋁和鋁合金及鋼化玻璃

    Aluminio fundido a presión y aleación de aluminio y vidrio templado de

  • Housing Color外殼顏色

    color de la carcasa

    Traffic Black RAL9017 / 黑 RAL9017 / Negro RAL9017

    Signal white RAL9003 / 白 RAL9003 / Blanco RAL9003

    Telegrey 2 RAL7046 / 灰 RAL7046 / Gris tele 2 RAL7046

  • Ingress Protection-防護等級

    Protección de ingreso

    IP66

  • Mech impact protection 機械衝擊保護

    Protección contra impactos mecánicos

    IK08

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

    -20 °C / +50 °C

  • Storage Temperature

    儲藏溫度

    Temperatura de almacenamiento

    -40 °C / +70 °C

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Dimension尺寸Dimensión

    Refer to Technical Drawing  請參閱技術圖紙Consulte el dibujo técnico

  • Certificate Standard Complied

    符合安規標準

    estándar certificado de cumplimiento

    LED Luminaries:  IEC 60598-1;IEC 60598-2-5;RoHS

    LED Driver:          IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;  IEC/EN 61000-3-3;IEC/EN61574;EN 55015

  • Certification-認證-Certificación

Specification Code

Example Product Code:
F-SPAMY-16W
F-SPAMY---HQ
-
POWER CONSUMPTION

POWER CONSUMPTION

  • 5W
    5W
  • 6W
    6W
  • 8W
    8W
  • 11W
    11W
  • 12W
    12W
  • 16W
    16W
  • 20W
    20W
  • 24W
    24W
  • 25W
    25W
  • 30W
    30W
  • 35W
    35W
  • 40W
    40W
  • 45W
    45W
