TRARY

TRACK MOUNTED SERIES
TRACK LIGHT

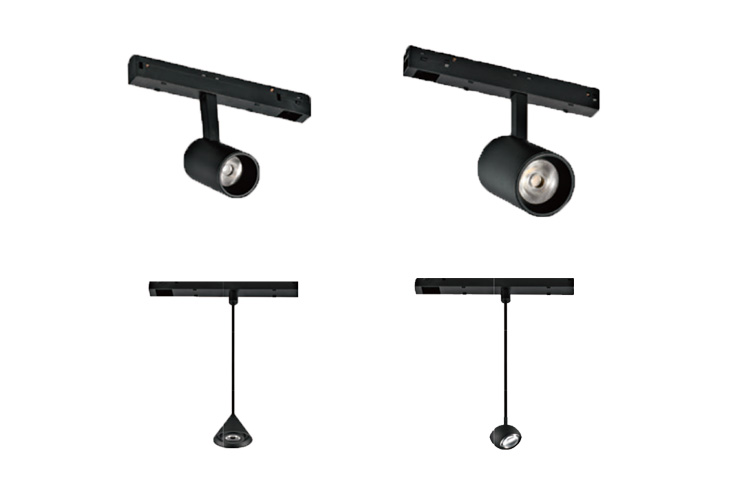

TRACK MOUNTED SERIES. Housing: die-cast aluminium, powder-coated, designed as heat sink. Anti-glare reflector and diffusor system made of PMMA. LED module: high-power CREE LEDs Array,  CRI>80, LM-80 performance approval >50,000 hours. With 3 different mounting type track.

Technical Data

  • Luminaire Type-

    安裝方式

    Tipo de luminaria



    Track Mounted Type

    軌道燈具

    Tipo de huella Montado

  • Dimension-尺寸-Dimensión

    • A1: Dia 45 x H 74 x L 200mm
    • A2: Dia 61 x H 90 x L 200mm
    • A3: Dia 80 x H 59 x L 200mm
    • A4: Dia 75 x L 200mm
    • Recessed Track: GD-Q48V:  W 28 x H 60 x L1005 & 1505 & 2005 mm
    • Surface Mounted Track: GD-M48V:  W 28 x H 60 x L1004 & 1504 & 2004 mm
    • Hanging Track: GD-D48V: W 28 x H 60 x L1004 & 1504 & 2004 mm
  • QTY of LEDs-燈珠數量-CANT de LEDs

    1 pcs CREE LED Array

  • Input Voltage-輸入電壓-Voltaje de entrada

    AC220-240V 50/60HZ

  • Power Consumption Max-燈具功率

    Consumo de energía Max

    7W @ A1      12W @ A2      5W @ A3      5W @ A4



  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED



    Integrated-type or Remote-type  LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC220-240V 50/60HZ @ Integrated-type

    2. 0 -10V Dimming Driver  AC100-240V 50/60HZ

    3. Dali Dimming Driver AC100-240V 50/60HZ

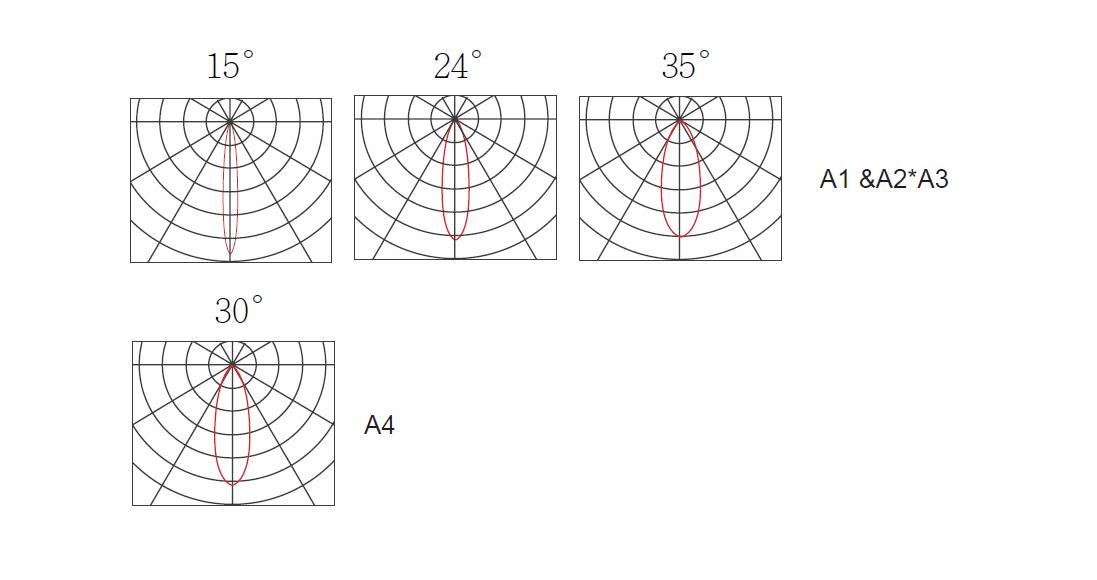

  • Beam Angle

    光束角

    ángulo de haz



    • 15°     24°     35° @ A1 & A2 & A3
    • 30° @ A4
  • Light Source Brand-光源品牌-Fuente de luz de marca

    CREE - ( Photobiological safety-IEC 62471 ‘Risk Group 1’ (low risk) )

  • "Lumen Maintenance LM-80 Reported by TM-21"

    1. L90(10k) = 50,700 hrs

    2. L80(10k) > 63,500 hrs

    3. L70(10k) > 63,500 hrs

  • LED Life-LED壽命-La vida del LED

    >60,000 hours

  • Color Temperature -色溫

    Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6500K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    • > 80
    • >90
  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse



    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy

    燈具效率

    La eficacia de la luminaria



    • 70 Lm/w(2700K),
    • 70 Lm/w(3000K),
    • 75 Lm/w(4000K),
    • 80 Lm/w(5000K),
    • 80 Lm/w(6500K),
  • LED Source Luminous Efficacy

    LED光源光效

    Fuente luminosa LED Eficacia



    • 100 Lm/w(2700K),
    • 100 Lm/w(3000K),
    • 105 Lm/w(4000K),
    • 120 Lm/w(5000K),
    • 120 Lm/w(6500K),
  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminum and acrylic

    壓鑄鋁和亞克力

    Fundición de aluminio y acrílico

  • Housing Color

    外殼顏色

    color de la carcasa



    Powder Coating :Matte black body

    粉末塗料:啞光黑色燈身

    Recubrimiento en polvo: cuerpo negro mate

  • Ingress Protection-防護等級

    Protección de ingreso

    IP20 - (IEC 60529)

  • Environment-使用環境-medio ambiente

    Indoor

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

     -30 °C / +50 °C

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaires: IEC 60598-1 / IEC 60598-2-2 / Photometric data-IES format

    LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547

  • Certification-認證-Certificación

Specification Code

Example Product Code:
TRARY-A4
TRARY-
-
Power Consumption

Power Consumption

  • 5W
    5W @ A3
  • 5W
    5W @ A4
  • 7W
    7W @ A1
  • 12W
    12W @ A2

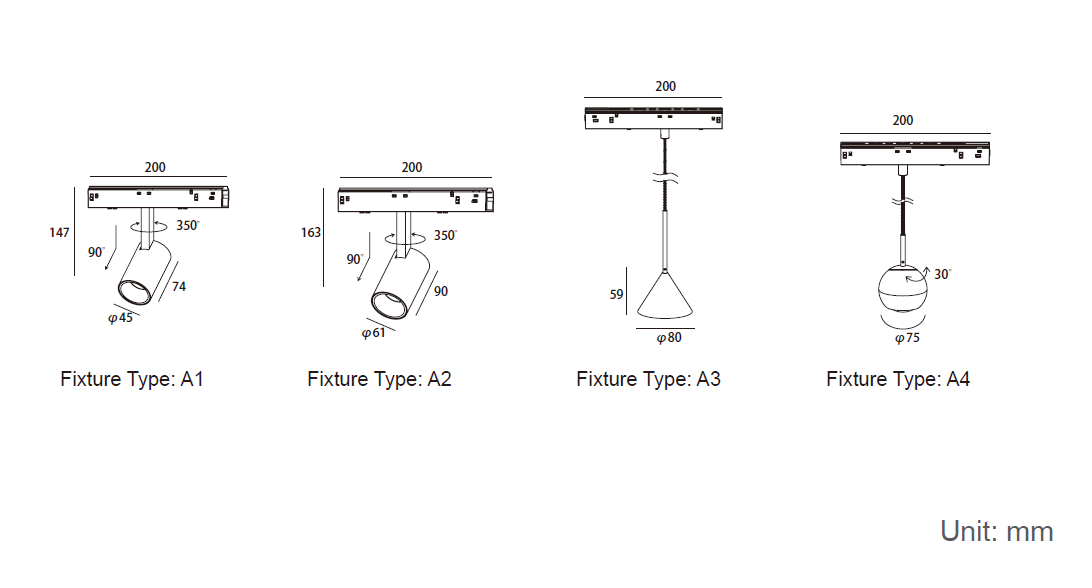

Technical Drawing
