FLARE-G

25W-240W IP66

LED AREA Light IP66

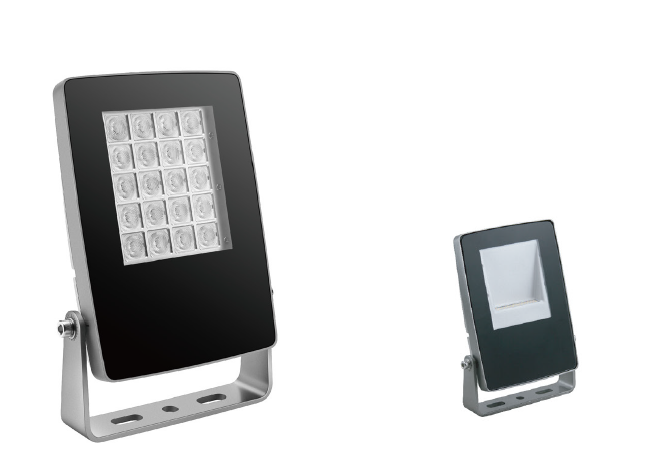

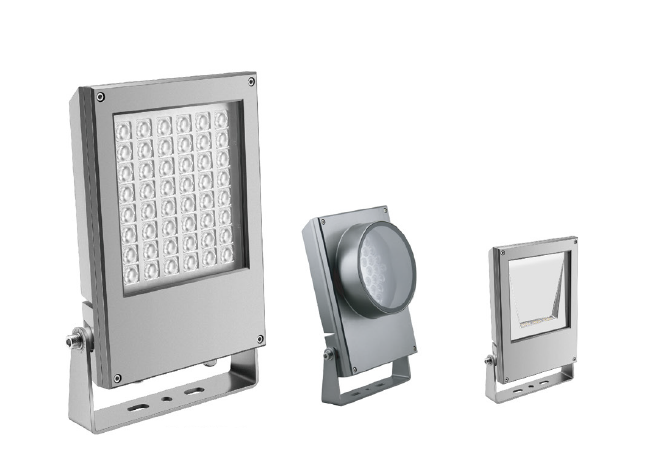

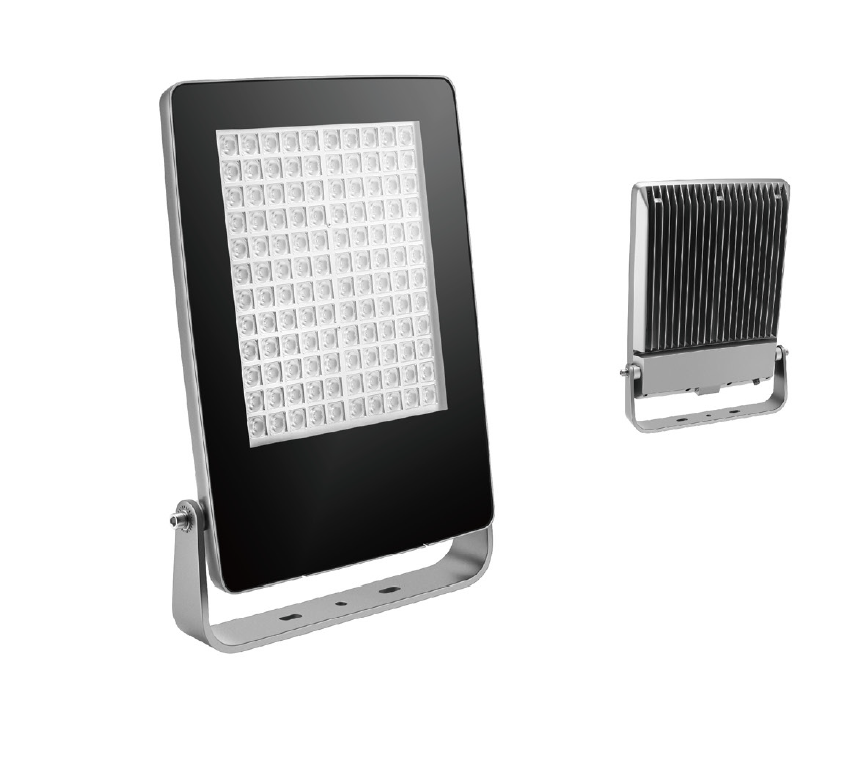

LED Flood Light IP66. The fixture coated with electrophoresis and powder for excellent anti-corrosion performance. And the bracket surface adopts HDG (hot-dip galvanizing) technology which provide strong corrosion. It is durable with great performance. With SPD protection, it also goes through rigorous test which reaches excellent IP66 and IK09 rating.

Die-cast aluminium. separate electric housing with super white tempered glass.
Galvanized steel plate.Surface anti-ageing electrostatic spray processing,super resistance to corrosion.
Many different optical lens and reflector to distribute Asymmetric & symmetric beam Angle.

Technical Data

Luminaire Type 安裝方式 Tipo de luminaria

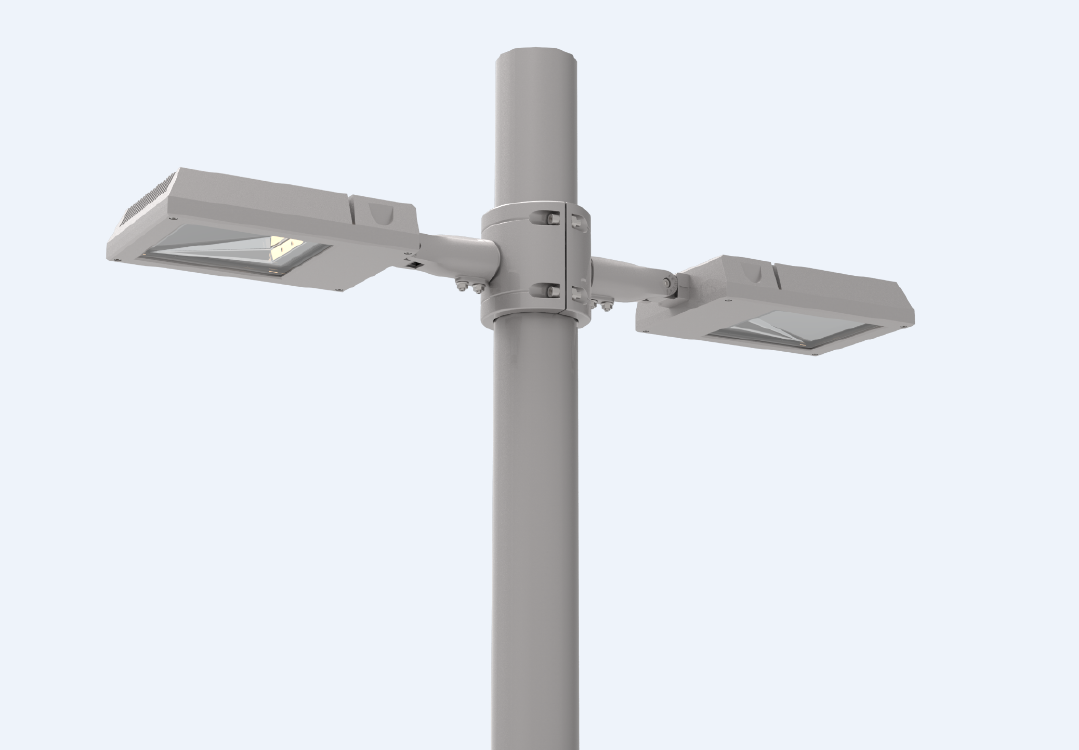

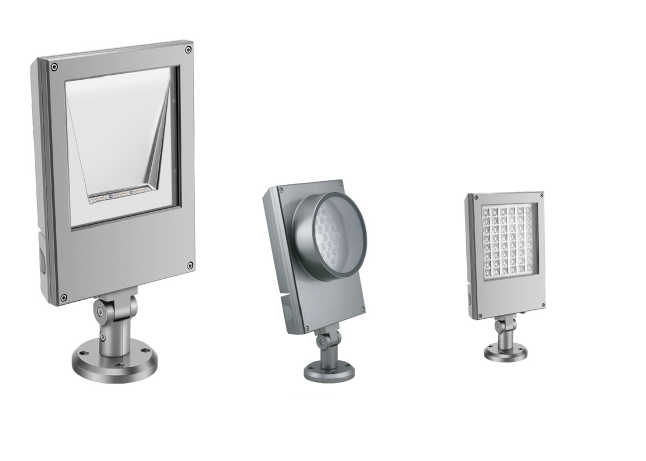

Surface Mounted and Adjustable Type / Pole Mounted Dia 114mm (Small and Medium Version Only)
表面安裝和可調節型 / 桿式安裝Dia 114mm（僅限小型和中型）

Montado en superficie y tipo ajustable / Montado en posteDia 114mm (solo versión pequeña y mediana)
Power Consumption with LED Driver

LED燈具包括LED驅動電源功率

Consumo de energía con controlador de LED
- Small : 25W 30W 35W
- Medium: 50W 60W 80W 100W
- Large : 120W 150W 180W 200W 240W
Input Voltage / 輸入電壓 / Voltaje de entrada

220-240VAC 50-60Hz
Control 控制 Control

ON/OFF Dali Control 1-10V Control

DMX Zigbee Wireless Control
Power Factor / 功率因數/Factor de potencia

PF: 0.9 or PF>0.95 refer to LED Driver data sheet
Total Harmonic Distortion/總諧波失/Distorsión armónica total

THD <20% refer to LED Driver data sheet
Light Source Brand-光源品牌-Fuente de luz de marca

CREE LED
"Lumen Maintenance LM-80 Reported by TM-21"

L90(10k) = 50,700 hrs L80(10k) > 60,500 hrs L70(10k) > 65,500 hrs
LED Life-LED壽命-La vida del LED

>100,000 hours
Color Temperature and Color 色溫和顏色

Temperatura y color del color

2700K 3000K 4000K 5000K 6500K
Color Rendering Index-顯色指數

Índice de reproducción cromáca

>70

>80
MacAdam Ellipses Binning

麥克亞當橢圓分級

Mac Adam binning elipse

Standard Deviation Colour Matching < 3 SDCM

標準偏差配色< 3 SDCM

Coincidencia de color estándar Desviación < 3 SDCM
Beam Angle 光束角

ángulo de haz
Symmertic Angle :
- 8° 12.5° 20° 30° 48°
- 60° 10° x 60° 15° x 30°
Asymmertic Angle for Small and Medium Verson Only
- 120° x 70°
Luminaire Efficacy 燈具效率

Flujo luminoso inicial (flujo del sistema)
Symmetric Angle:
- 90m/w(2700K) 90m/w(3000K) 100m/w(4000K)
- 110m/w(5000K) 110m/w(6500K)
Asymmertic Angle
- 70m/w(2700K) 70m/w(3000K) 80m/w(4000K)
- 90m/w(5000K) 90m/w(6500K)
LED Source Luminous Efficacy LED光源光效

Fuente luminosa LED Eficacia

140m/w(2700K) 150m/w(3000K) 160m/w(4000K)

170m/w(5000K) 170m/w(6500K)
Housing materials 外殼材料

Materiales de la carcasa

Die-cast aluminium and Tempered glass and Hot deep galvanized steel fixing bracket.

壓鑄鋁和鋼化玻璃和熱鍍鋅鋼固定支架

Aluminio fundido a presión y de vidrio templado y Soporte de fijación de acero galvanizado profundo.
Housing Color 外殼顏色

color de la carcasa

• Powder Coated in Silver Grey RAL9023- UV Resistant r coating for Anticorrosion Protection
• 銀灰色粉末塗料 RAL9023 (抗紫外線和抗腐蝕)
• Recubrimiento en polvo en gris plateado - Recubrimiento en polvo resistente a
los rayos UV para protección anticorrosión
Ingress Protection-防護等級

Protección de ingreso

IP66
Mech impact protection 機械衝擊保護

Protección contra impactos mecánicos

IK08
Operating Temperature Range / 工作溫度範圍

Rango de temperatura de funcion amiento

-30 °C / +50 °C / -22 °F / +122 °F
Storage Temperature儲藏溫度

Temperatura de almacenamiento

-40 °C / +70 °C / -40 °F / +158 °F
Operating Humidity -工作濕度

Humedad de funcionamiento

0~90%, non-condensing-不結霜

sin condensación
Dimension (LxWxH) 尺寸 Dimensión

Refer to Drawing 參考圖紙Consulte el dibujo
Certificate Standard Complied

符合安規標準

estándar certificado de cumplimiento

ED Luminaries: IEC / EN 60598-1;IEC/EN 60598-2-5; IEC TR62778 IEC62471 (RG1); IEC 62031; EN62493 RoHS ; TM21

LED Driver: IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;

IEC/EN 61000-3-3;IEC/EN61574;EN 55015
