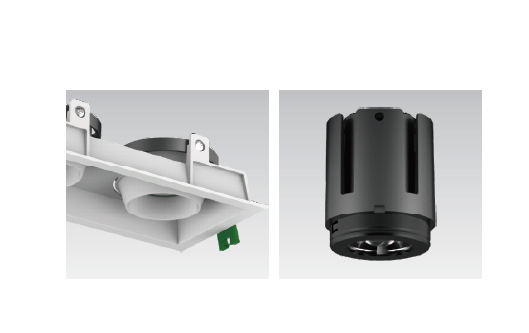

Housing: die-cast aluminium, powder-coated, designed as heat sink. Anti-glare reflector and diffusor system made of PMMA. LED module: high-power CREE LEDs Array, CRI>80, LM-80 performance approval >50,000 hours.
Luminaire Type-
安裝方式
Tipo de luminaria

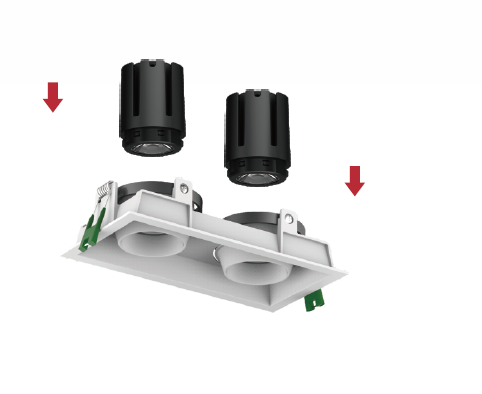

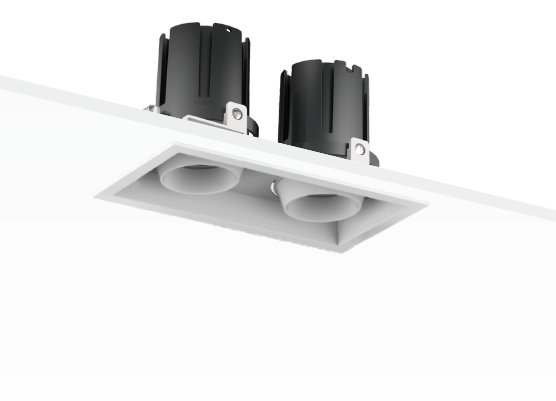

Recessed Mount Type : Tilted-Angle- Type (20° tilt and 355° rotation) ,
嵌入式筒燈 : 可調角度類型（上下調角20°和355°旋轉）
Tipo de montaje empotrado: tipo de ángulo inclinado (inclinación de 20 ° y rotación de 355 °)
Dimension-尺寸-Dimensión
Cut off Dimension-開孔尺寸-Cortar Dimensión

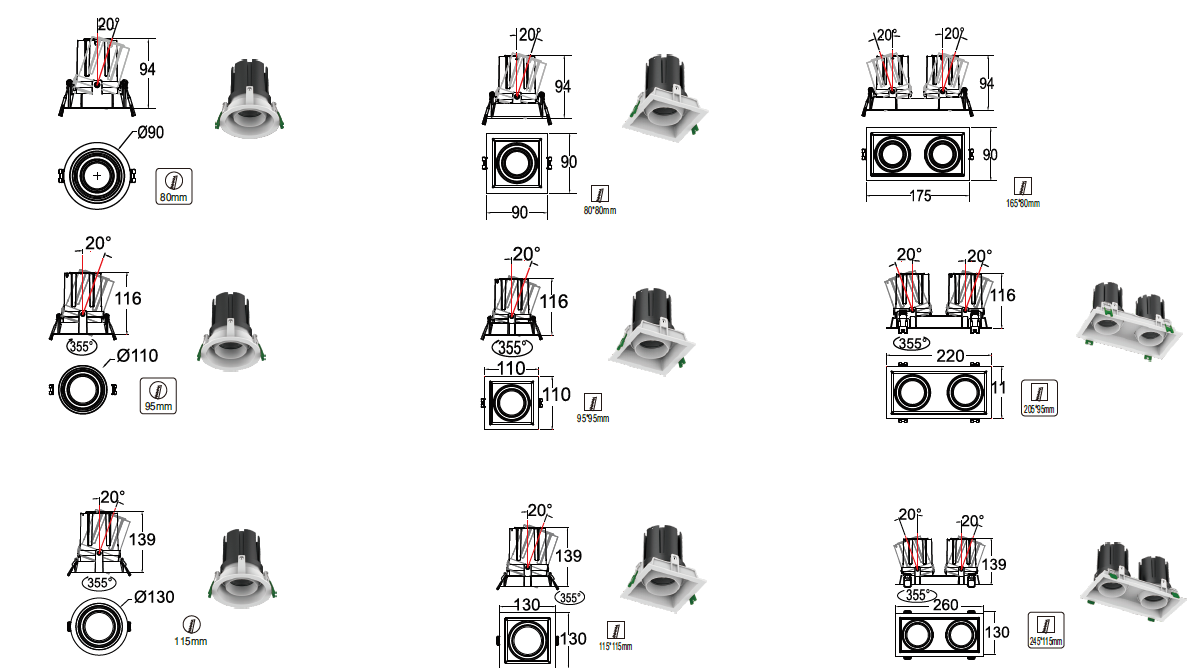

Refer Technical Drawing 請參閱技術圖紙 Consulte el dibujo técnico
Input Voltage-輸入電壓-Voltaje de entrada
AC100-240V 50/60HZ
Power Consumption Max-燈具功率
Consumo de energía Max
LED Driver Type
LED驅動款式
Tipo de controlador LED
Remote-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格
Consulte la especificación de controlador de LED
1. ON/OFF Switch AC100-240V 50/60HZ
2. 1 -10V Dimming Driver AC100-240V 50/60HZ
3. Dali Dimming Driver AC100-240V 50/60HZ (0-100% Dimming)
LED Driver Features驅動特性
Funciones del controlador de LED
POWER FACTOR : PF>0.90 @ Full Load
TOTAL HARMONIC DISTORTION: THD< 20%
Control Protocol-控制協議
Protocolo de Control
0-10V / Dali

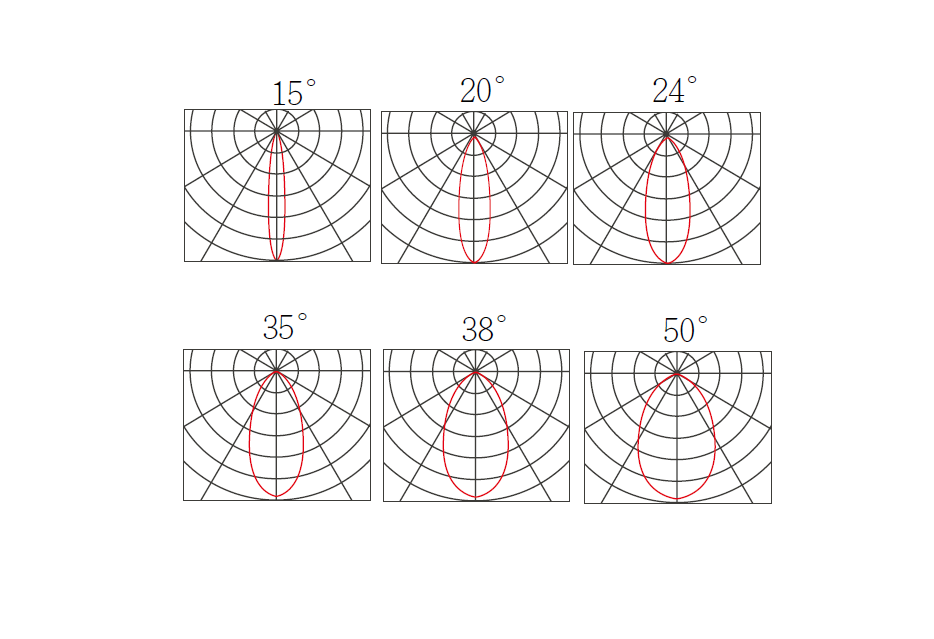

Beam Angle光束角 ángulo de haz
15° 20° 24° 35° 38° 50°
Light Source Brand-光源品牌-Fuente de luz de marca
CREE - ( Photobiological safety-IEC 62471 ‘Risk Group 1’ (low risk) )
"Lumen Maintenance LM-80 Reported by TM-21"
L80(10k) > 53,000 hrs L70(10k) > 60,000 hrs
LED Life-LED壽命-La vida del LED
>60,000 hours
Color Temperature -色溫
Temperatura del color
2700K / 3000K / 4000K / 5000K / 6500K
Color Rendering Index-顯色指數
Índice de reproducción cromática
>80
>90
MacAdam Ellipses Binning 麥克亞當橢圓分級
Mac Adam binning elipse
Standard Deviation Colour Matching < 3 SDCM 標準偏差配色< 3 SDCM
Coincidencia de color estándar Desviación < 3 SDCM
Luminaire Efficacy 燈具效率
La eficacia de la luminaria
90 Lm/w(2700K), 100 Lm/w(3000K), 110 Lm/w(4000K),
120 Lm/w(5000K), 120 Lm/w(6500K),
LED Source Luminous Efficacy LED光源光效
Fuente luminosa LED Eficacia
120Lm/w(2700K), 130 Lm/w(3000K), 140 Lm/w(4000K),
150 Lm/w(5000K), 150 Lm/w(6500K),
Housing materials-外殼材料
Materiales de la carcasa
Die-cast aluminum and Polycarbonate diffuser 壓鑄鋁和PC擴散罩
Aluminio fundido a presión y difusor de policarbonato
Housing Color 外殼顏色 color de la carcasa
Matte white 啞光白色 Blanco mate Matte black 啞光黑色 Matte black
Ingress Protection-防護等級
Protección de ingreso
IP20
Operating Humidity -工作濕度
Humedad de funcionamiento
0~90%, non-condensing-不結霜
sin condensación
Operating Temperature Range / 工作溫度範圍
Rango de temperatura de funcion amiento
-30 °C / +50 °C
Comply Testing Standard 符合測試標準
Cumplir el estándar de prueba
LED Luminaires: IEC/EN 60598-1 ; IEC/EN 60598-2-2 ; IEC/ EN62493 ; IEC/EN 62301 ; IEC TR 62778 & IEC 62471 ;ROHS
LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547
