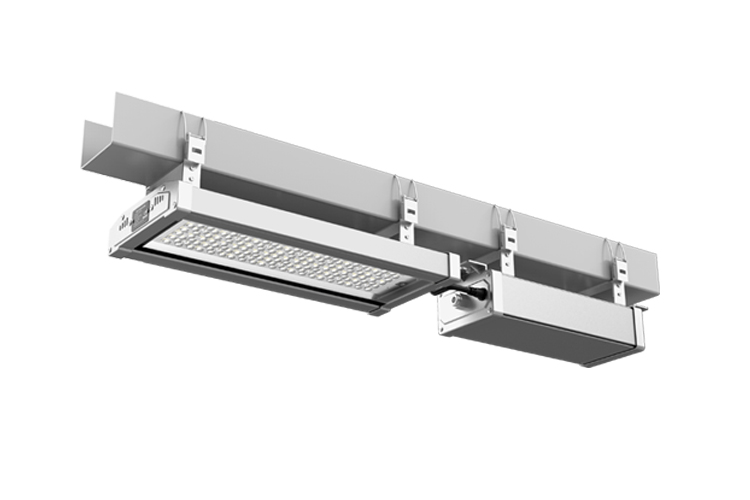

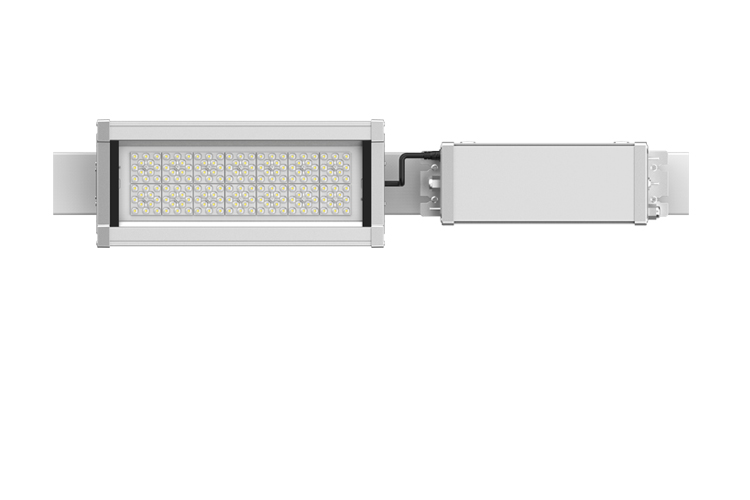

TUWE

150W Max IP66

LED Tunel Light IP66

An elegant LED tunnel lighting, separately driver box design for better protection and easier maintenance.
Highly reliable, environment friendly materials for corrosion proof.
Great corrosion resistance, passed 1000H salty Spray test.
Strengthened Glass to ensure the IK Protection, and easy to clean.
Excellent heat dissipation.

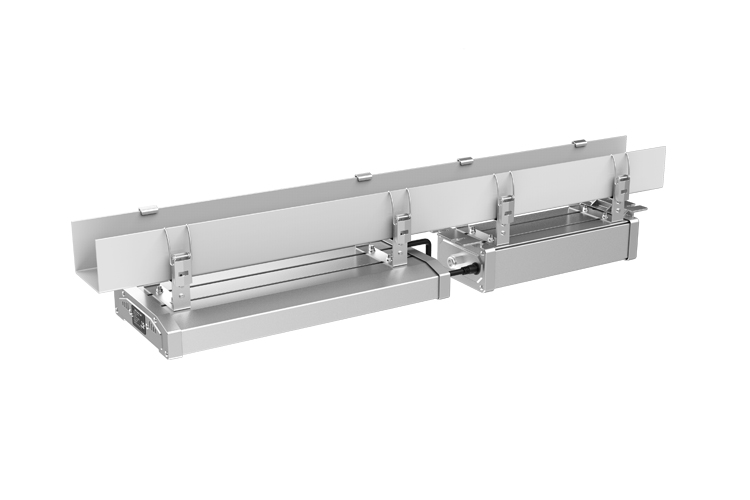

Adjustable ceiling mount and Hook Mount are optional for different type of tunnels.

Technical Data

Luminaire Type-安裝方式

Tipo de luminaria

Hoop mounted or Ceiling mounted with adjustable bracket

掛箍安裝或吸頂安裝

Montado en aro o montado en el techo con soporte ajustable
Power Consumption with LED Driver

LED燈具包括LED驅動電源功率

Consumo de energía con controlador de LED
- L308mm: 25W 30W 60W
- L358mm: 70W 80W 90W
- L459mm: 100W 110W 120W
- L510mm: 130W 140W 150W
Input Voltage / 輸入電壓 Voltaje de entrada

220-240 VAC 50-60Hz,
Control控制Control-
- Remote LED Driver Box: ON/OFF 1-10V DALI DMX512 RDM ZIGBEE Wirelss
Power Factor / 功率因數/Factor de potencia

PF>0.9
Total Harmonic Distortion/總諧波失/Distorsión armónica total

THD<18%
Protection Against Surgers/防護措施/

PROTECCIÓN CONTRA LAS PROMOCIONES:
- 6kV line-line
- 10kV line-earth
Light Source Brand-光源品牌-Fuente de luz de marca

NICHIA JAPAN
Photobiological safety-IEC 62471 / of Luminaire

光生物安全檢驗(IEC/EN 62471) 结果:

Seguridad fotobiológica-IEC 62471

RG1 -Risk Group 1

1 類危險（低危）

RG1 - Grupo de riesgo 1
"Lumen Maintenance LM-80 Reported by ISTM &TM-21"

L80(10k) > 65,000 hrs L70(10k) > 60,000 hrs
LED Life-LED壽命-La vida del LED

>60,000 hours
Color Temperature-色溫 Temperatura y color

3000K 4000K 5000K
Color Rendering Index-顯色指數

Índice de reproducción cromáca
- >70
- >80
MacAdam Ellipses Binning 麥克亞當橢圓分級

Mac Adam binning elipse

Standard Deviation Colour Matching < 3 SDCM 標準偏差配色< 3 SDCM

Coincidencia de color estándar Desviación < 3 SDCM

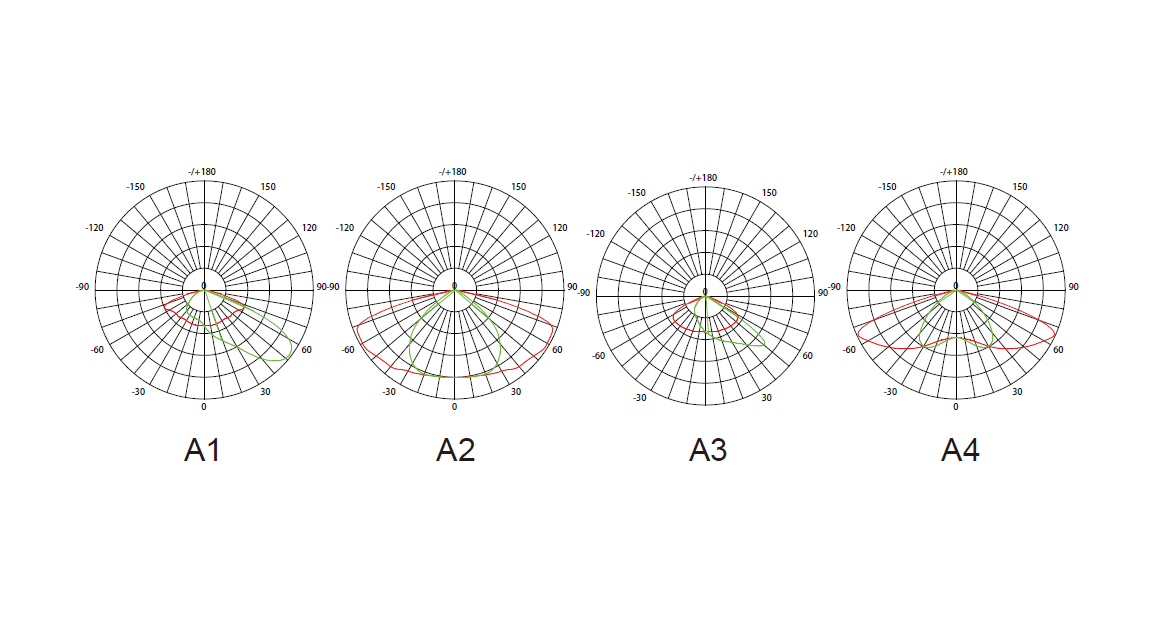

Beam Angle-光束角-ángulo de haz
- A1 @ Asymmetric @ 45°x150° A2 @ Asymmetric @ 100°x150°
- A3 @ Asymmetric @ 50°x135° A4 @ Asymmetric @ 110°x150°
Luminaire Efficacy 燈具效率

La eficacia de la luminaria
- 140 Lm/w(3000K) @CRI >70 ; 150 Lm/w(4000K) @CRI >70 150 Lm/w(5000K) @CRI >70
- 130 Lm/w(3000K) @CRI >80 ; 140 Lm/w(4000K) @CRI >80 140 Lm/w(5000K) @CRI >80
LED Source Luminous Efficacy LED光源光效

Fuente luminosa LED Eficacia
- 170 Lm/w(3000K) @CRI >70; 180 Lm/w(4000K) @CRI >70; 180 Lm/w(5000K) @CRI >70;
- 160 Lm/w(3000K) @CRI >80; 170 Lm/w(4000K) @CRI >80; 170 Lm/w(5000K) @CRI >80;
Housing materials 外殼材料 Materiales de la carcasa

Die-cast aluminium and Tempered glass --壓鑄鋁和鋼化玻璃--Die fundición de aluminio y vidrio templado
Housing Color 外殼顏色

color de la carcasa

Corrosion -resistance Polyester powders Coating(RAL 9006 Silver). 耐腐蝕聚酯粉末塗料 (RAL 9006 銀灰色)

Polvo de poliéster resistente a la corrosión Recubrimiento(RAL 9006 Plata).
Ingress Protection-防護等級 Protección de ingreso

IP66 - (IEC 60529)
Mech impact protection 機械衝擊保護

Protección contra impactos mecánicos

IK09 ( EN 62262: 2002)
Operating Temperature Range / 工作溫度範圍

Rango de temperatura de funcion amiento

-30 °C / +50 °C / -22 °F / +122 °F
Storage Temperature 儲藏溫度

Temperatura de almacenamiento

-40 °C / +70 °C / -40 °F / +158 °F
Operating Humidity -工作濕度

Humedad de funcionamiento

0~90%, non-condensing-不結霜

sin condensación

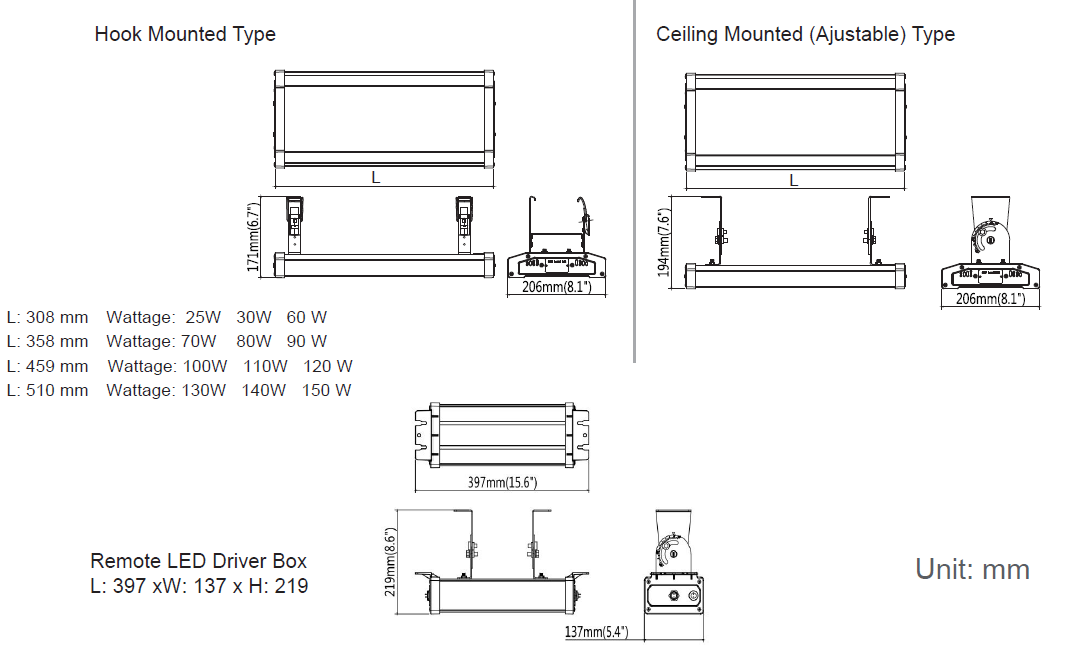

Dimension (LxWxH)/尺寸/ Dimensión
- Hoop Mounted: L: 308 x W：206 x H: 171 mm L: 358 x W：206 x H: 171 mm
- L: 459 x W：206 x H: 171 mm L: 510 x W：206 x H: 171 mm
- Ceiling Mounted: L: 308 x W：206 x H: 194 mm L: 358 x W：206 x H: 194 mm
- L: 459 x W：206 x H: 194 mm L: 510 x W：206 x H: 194 mm
Net Weight /淨重/Peso Neto
- 1.6±0.3kg @ 25W / 30W / 60W 1.9±0.3kg @ 90W 2.5±0.3kg @ 120W 3.0±0.3kg @ 150W (lamp body)
- 1.9±0.3kg (Power supply box)
Gross Weight/ 毛重 / Peso bruto
LED Tunnel Light -Fixture Body
- 2.1±0.3kg @25W / 30W / 60W 2.4±0.3kg @ 70W / 80W / 90W
- 3.0±0.3kg @ 100W / 110W / 120W 3.5±0.3kg @ @ 130W /140W /150W
- 2.4±0.3kg (Power supply box)
Packing box size/包裝箱尺寸

Tamaño de la caja de embalaje
- 411 x 255 x 130mm @25W / 30W / 60W 461 x 255 x 130mm @ 70W / 80W / 90W
- 562 x 255 x 130mm @ 100W / 110W / 120W 612 x 255 x 130mm @ 130W /140W /150W
Certificate Standard Complied

符合安規標準

estándar certificado de cumplimiento

LED Luminaries: LVD: IEC/EN 60598-1;EN / IEC/EN 60598-2-3;IEC62471;IEC/EN 62031; IEC/EN 62493 ;RoHS

LED Driver: IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;

IEC/EN 61000-3-3;IEC/EN61574;EN 55015 ; IEC /EN 62384
