LABIYA

W362xH:90mm 8W/m Max IP67

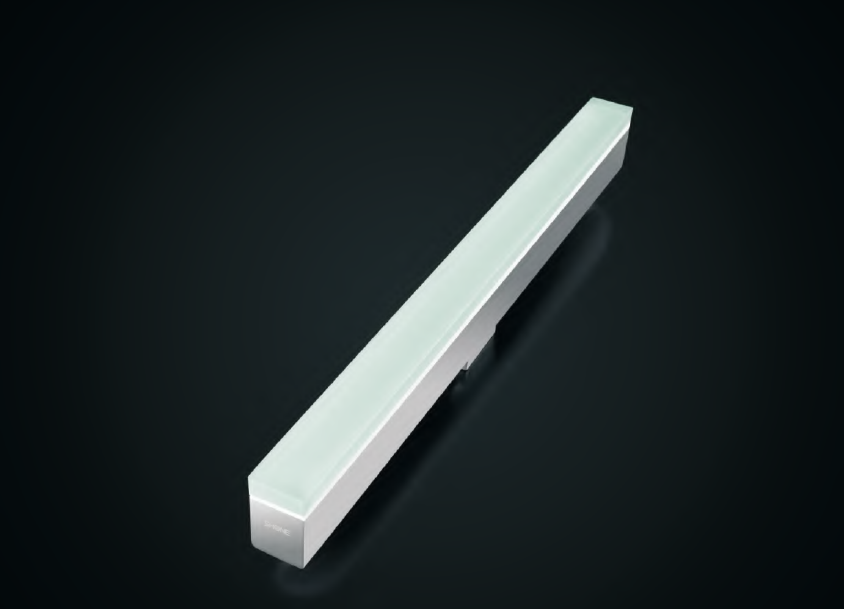

In-Ground Linear Light with IP67 protection

Material: Aluminum alloy housing and high strength tempered frosted glass,
House finished with UV Resistant powder coating for Anti-corrosion Protection.
High-level mechanical impact protection IK10 and IP67 Ingress Protection.
Waterproof: Original triple structure with glue waterproof patent,private mold water-proof connector and reliable waterproof performance, up to IP68;

Technical Data

Luminaire Type/ 安裝方式 / Tipo de luminaria

Recessed In-Ground Type 內嵌式地埋燈Tipo empotrado en el suelo y ángulo
Power Consumption Max

燈具功率

Consumo de energía Max

L:300 mm : 2W 3W

L:500 mm : 4W 5W

L:1000mm : 8W 10W
Input Voltage / 輸入電壓 Voltaje de entrada

DC24V
LED Driver Type

LED驅動款式

Tipo de controlador LED

Remoted-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

Consulte la especificación de controlador de LED

1. ON/OFF Switch  AC100-240V 50/60HZ

2. 1-10V Dimming Driver  AC100-240V 50/60HZ

3. Dali Dimming Driver AC100-240V 50/60HZ

4. DMX Driver AC100-240V 50/60HZ

5. RDM Driver  AC100-240V 50/60HZ
Pixels & DMX Channels 像素和DMX 通道

Píxeles y canales DMX

1Pixel (1 DMX Channel @ Mono; 3 DMX Channel @ RGB; 4 DMX Channel @ RGBW)

2 DMX Channel @Tunable-White
Control Protocol/控制協議

Protocolo de Control

1-10V / Dali/ DMX 512 / RDM

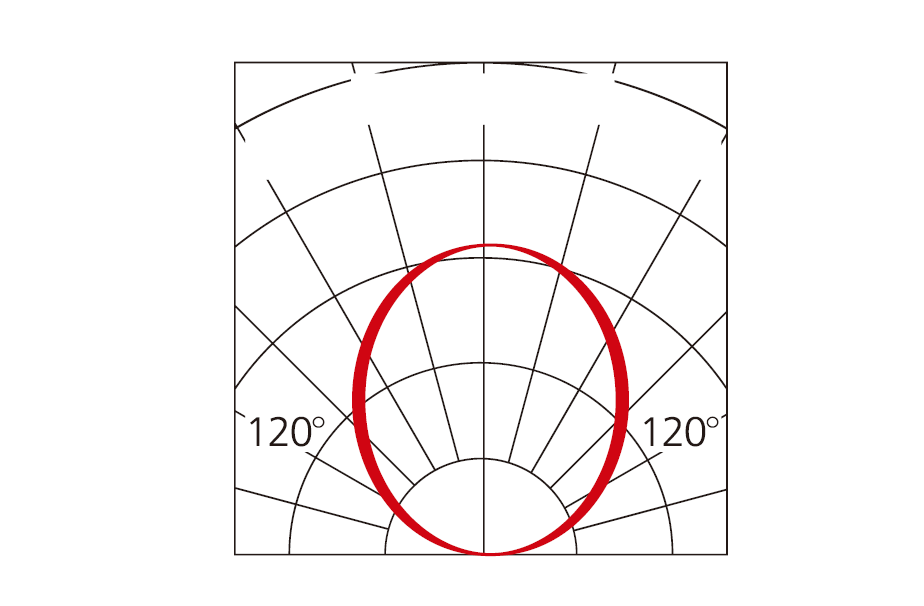

Beam Angle/光束角ángulo de haz

120°
Light Source Brand/光源品牌

Fuente de luz de marca

CREE
"Lumen Maintenance LM-80 Reported by TM-21"

L90(10k) = 50,700 hrs / L80(10k) > 63,500 hrs / L70(10k) > 63,500 hrs
LED Life/LED壽命La vida del LED

>60,000 hours
Color Temperature / 色溫

Temperatura del color

MONO:2700K / 3000K / 4000K / 5000K / 6500K

RGBW (White: O: 2700K W: 3000K N: 4000K D:5000K C: 6500K)

RGB

Tunable White ( 2700K to 6500K)
Color Rendering Index/顯色指數

Índice de reproducción cromática

>80@White Color / >90@White Color
MacAdam Ellipses Binning

麥克亞當橢圓分級

Mac Adam binning elipse

Standard Deviation Colour Matching < 3 SDCM

標準偏差配色< 3 SDCM

Coincidencia de color estándar Desviación < 3 SDCM
Luminaire Efficacy

燈具效率

La eficacia de la luminaria

40 Lm/W @ RGBW 30 Lm/w@ RGB 50 Lm/w @ CTA Tunable White

40 Lm/w @ 2700K 40 Lm/w @ 3000K 50 Lm/w@4000K

60 Lm/w@5000K 60 Lm/w@5700K 60 Lm/w@6500K
LED Source Luminous Efficacy

LED光源光效

Fuente luminosa LED Eficacia

100 Lm/W @ RGBW 90 Lm/w@ RGB 130 Lm/w @ CTA Tunable White

120 Lm/w @ 2700K 120 Lm/w @ 3000K 130 Lm/w@4000K

140 Lm/w@5000K 140 Lm/w@5700K 140 Lm/w@6500K
Housing materials/外殼材料

Materiales de la carcasa

Aluminum alloy housing and tempered frosted glass

鋁合金外殼和鋼化磨砂玻璃

Carcasa de aleación de aluminio y vidrio esmerilado templado
Housing Color/ 外殼顏色

Color de la carcasa

Powder Coated in Silver Grey- UV Resistant powder coating for Anti-corrosion Protection

銀灰色粉末塗料 (抗紫外線和抗腐蝕)

Recubrimiento en polvo en gris plateado - Recubrimiento en polvo resistente a los rayos UV para protección anticorrosión

Tailor-made/客制生產-Hecho a medida
Ingress Protection/ 防護等級

Protección de ingreso
- IP67
- IP68
Mech impact protection 機械衝擊保護

Protección contra impactos mecánicos

IK10
Operating Temperature Range / 工作溫度範圍

Rango de temperatura de funcion amiento

-30 °C / +50 °C / -22 °F / +122 °F
Operating Humidity -工作濕度

Humedad de funcionamiento

0~90%, non-condensing-不結霜

sin condensación
Optional accessories 可選配件

Accesorios Opcionales

Embedded Stainless Steel Recessed box W: 42xH: 85 x L:XXXXmm

嵌入式不銹鋼暗盒 W：42xH：85 x L：XXXXmm

Caja de empotrar de acero inoxidable A: 42xH: 85 x L:XXXXmm
Dimension/尺寸/Dimensión

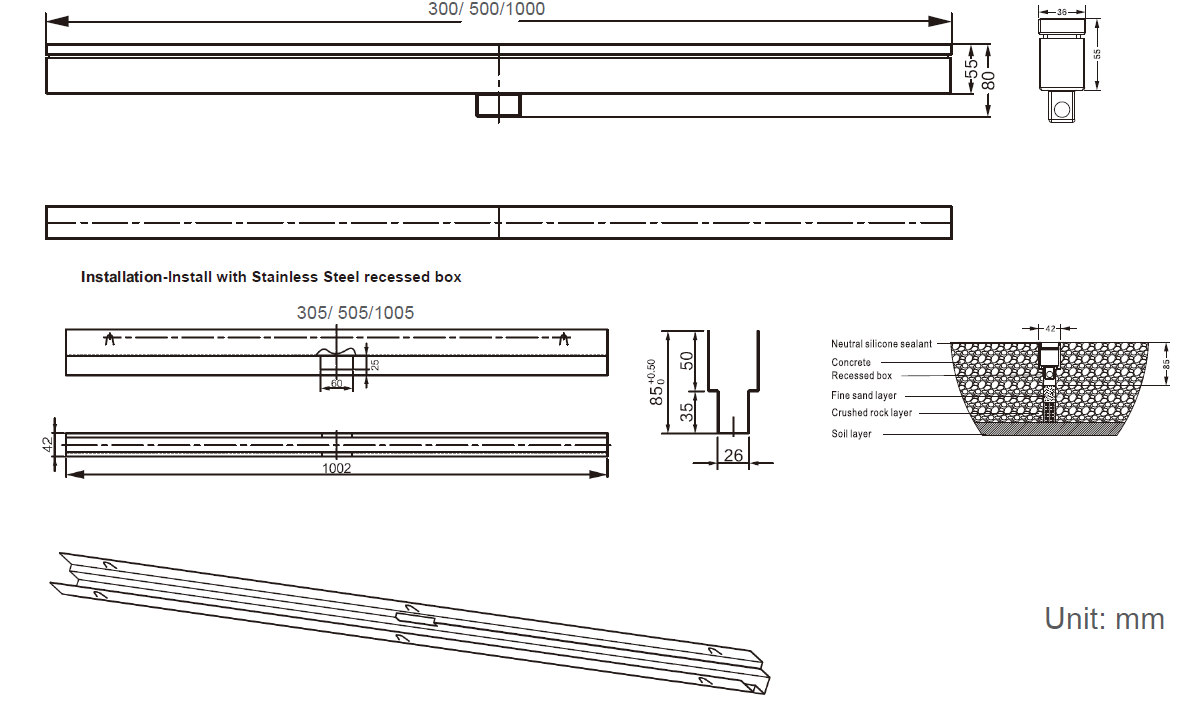

Refer to drawing 參考圖 Consulte el dibujo
Pressure load 壓力負荷 Carga de presión

1,000 kg (~10 kN)
Comply Testing Standard符合測試標準

Cumplir el estándar de prueba

LED Luminaires: IEC 60598-1 / IEC 60598-2-13 / IEC TR62778 IEC62471 (RG1); IEC 62031; EN62493 RoHS

LED Driver: IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2; IEC/EN 61000-3-3;IEC/EN61574;EN 55015
