WADY

7W Max IP44
INDOOR RECESSED WALL LIGHT

LED INDOOR RECESSED WALL LIGHT.

  • Self-designed reflector with special opitic, precise light distribution and high lumen output, no-glare, soft and tender light.
  • Various power opitions for different requirments.
  • Environmental, no UV, nice heat dissipation.
  • Housing: die-cast aluminium, powder-coated, designed as heat sink.
  • Anti-glare reflector and diffusor system made of frosted tempered glass.
  • LED module: CREE CRI>80 LM-80 performance approval >50,000 hours.

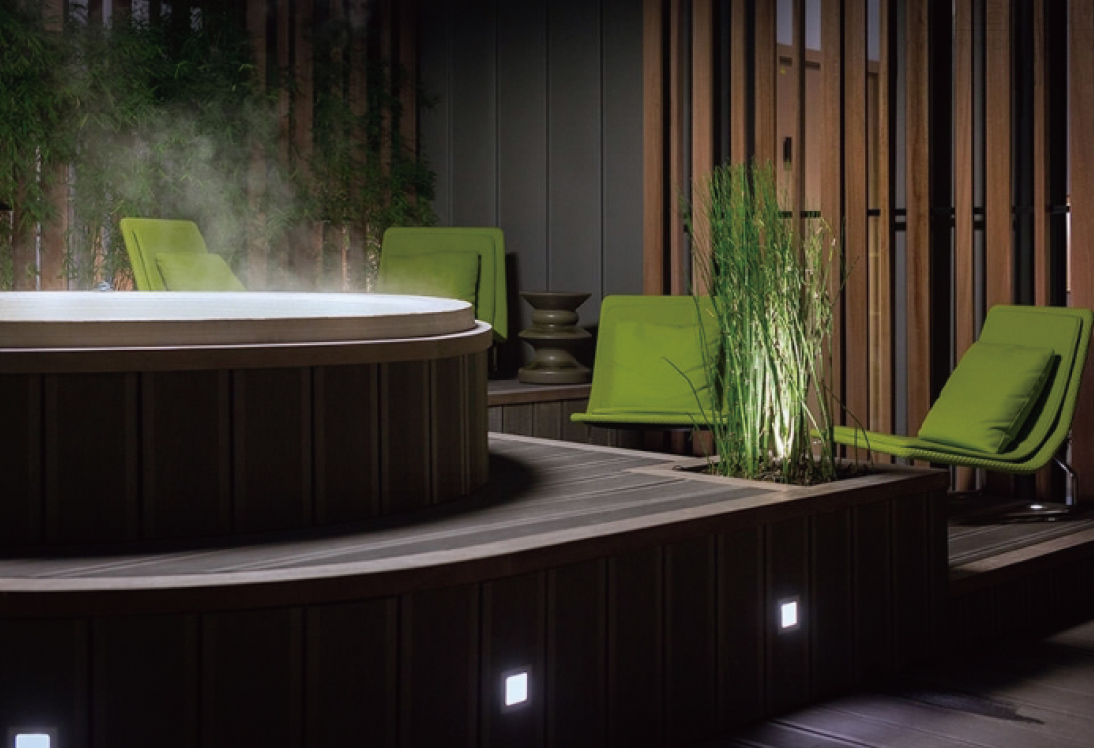

  • Well balance light distribution and optimum lighting quality. Applications:schools,public buildings ,etc.

Technical Data

  • Luminaire Type-安裝方式-Tipo de luminaria



    Recessed Wall Light Type 嵌入式燈具 Tipo de Recessed

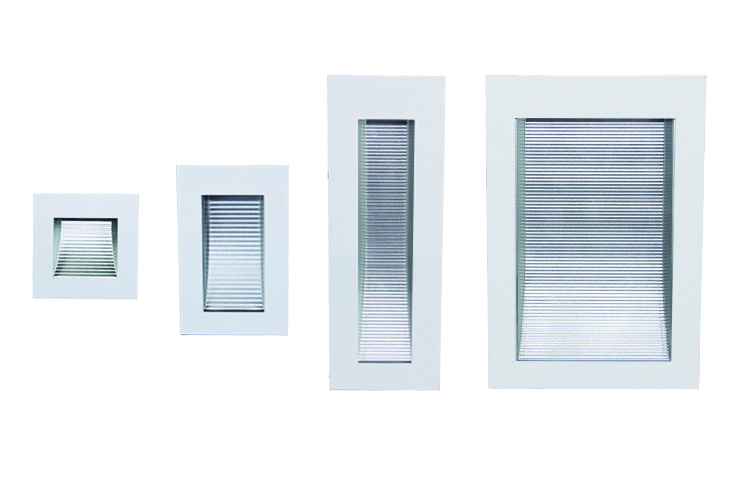

  • Dimension-尺寸-Dimensión

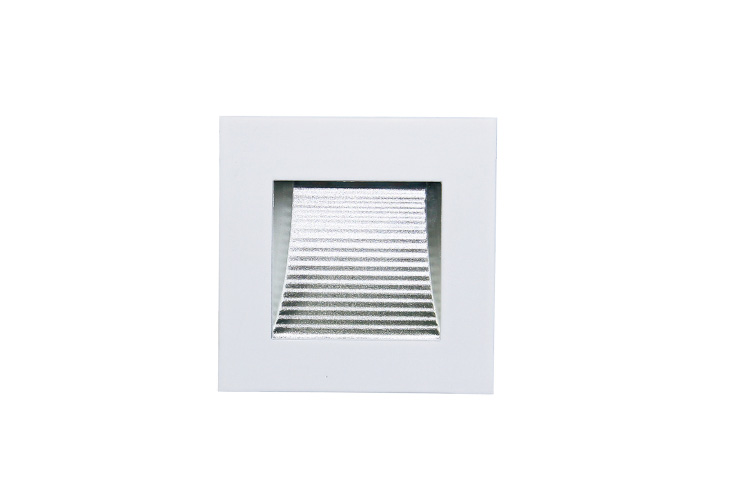

    • W: 70 x L: 70 x D: 18.6 mm

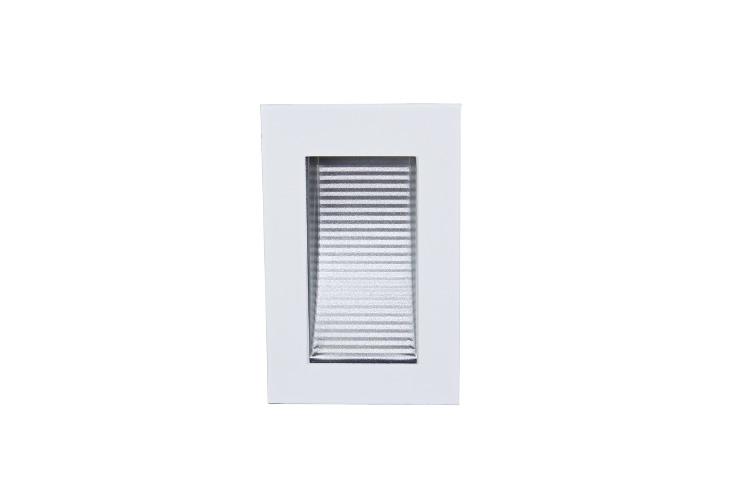

    • W: 110 x L: 70 x D: 25.6 mm

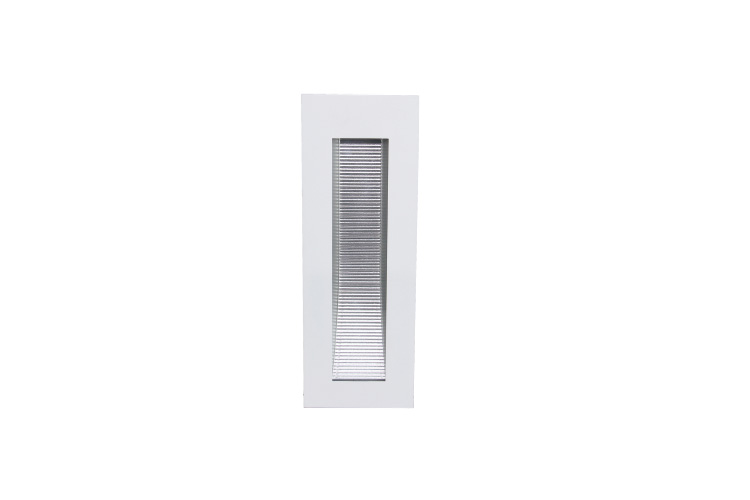

    • W: 200 x L: 70 x D: 25 mm
    • W: 200 x L: 135 x D: 25 mm
  • Cut off Dimension-開孔尺寸-Cortar Dimensión

    • W: 62 x L: 62 mm @  W: 70 x L: 70 x D: 18.6 mm
    • W: 100 x L: 62 mm @  W: 110 x L: 70 x D: 25.6 mm
    • W: 187 x L: 60 mm @  W: 200 x L: 70 x D: 25 mm
    • W: 187 x L: 125 mm @  W: 200 x L: 135 x D: 25 mm
  • Input Voltage-輸入電壓-Voltaje de entrada

    AC100-240V 50/60HZ



  • Power Consumption Max-燈具功率

    Consumo de energía Max

    • 1.5W @ W: 70 x L: 70 x D: 18.6 mm
    • 3.5W @ W: 110 x L: 70 x D: 25.6 mm
    • 4.5W @ W: 200 x L: 70 x D: 25 mm
    • 7.0W @ W: 200 x L: 135 x D: 25 mm
  • LED Driver Type LED驅動款式

    Tipo de controlador LED



    Integrated-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Switch  AC100-240V 50/60HZ

    2. ELV Dimming Driver (5-100%) AC 100-120V 50/60Hz or AC 200-240V 50/60HZ

    3. 0 -10V Dimming Driver  AC100-240V 50/60HZ

    4. Dali Dimming Driver AC100-240V 50/60HZ



  • Control Protocol-控制協議

    Protocolo de Control

    0-10V / Dali

  • Beam Angle光束角ángulo de haz

    Asymmetric

  • Light Source Brand-光源品牌-Fuente de luz de marca

    CREE - ( Photobiological safety-IEC 62471 ‘Risk Group 1’ (low risk) )

  • "Lumen Maintenance LM-80 Reported by TM-21"

    1. L90(10k) = 50,700 hrs

    2. L80(10k) > 63,500 hrs

    3. L70(10k) > 63,500 hrs

  • LED Life-LED壽命-La vida del LED

    >60,000 hours

  • Color Temperature -色溫

    Temperatura del color

    2700K / 3000K / 4000K / 5000K / 6500K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    • > 80
    • > 90
  • MacAdam Ellipses Binning

    麥克亞當橢圓分級

    Mac Adam binning elipse



    Standard Deviation Colour Matching < 3 SDCM

    標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy燈具效率

    La eficacia de la luminaria

    • 60 Lm/w(2700K),     60 Lm/w(3000K),     65 Lm/w(4000K),
    • 70 Lm/w(5000K),      70 Lm/w(6500K),
  • LED Source Luminous Efficacy LED光源光效

    Fuente luminosa LED Eficacia

    • 120 Lm/w(2700K),     120 Lm/w(3000K),     125 Lm/w(4000K),
    • 130 Lm/w(5000K),     130 Lm/w(6500K),
  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminium and Glass

    壓鑄鋁和玻璃

    Die fundición de aluminio y Vidrio

  • Housing Color外殼顏色

    color de la carcasa

    Powder Coating :Matte white

    粉末塗料:啞光白色

    Recubrimiento en Polvo: Blanco mate

  • Ingress Protection-防護等級

    Protección de ingreso

    IP44 - (IEC 60529)

  • Environment-使用環境-medio ambiente

    Intdoor

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

     -30 °C / +50 °C

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaires: IEC 60598-1 / IEC 60598-2-2 / Photometric data-IES format

    LED Driver: EN 55015 / IEC 61000-3-2 / IEC 61347-1 / IEC 61347-2-13 / IEC 61547

  • Certification-認證-Certificación

Specification Code

Example Product Code:
WADY-7W
WADY
-
Power Consumption

Power Consumption

  • 1.5W
    1.5W @ W: 70 x L: 70 mm
  • 3.5W
    3.5W @ W: 110 x L: 70 mm
  • 4.5W
    4.5W @ W: 200 x L: 70mm
  • 7W
    7W @ W: 200 x L: 135mm
