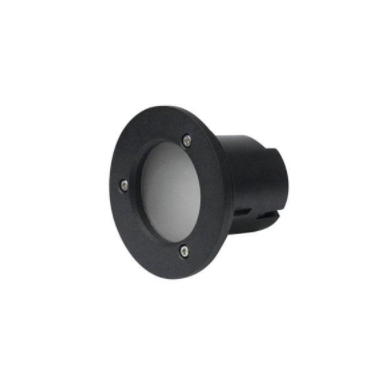

WOYE-Q

3W -7W IP65
Recessed WALL LIGHT
  • Body and bracket in die-cast aluminium with tempered Glass
  • Corrosion -resistance Powder coated
  • Silicon rubber gasket
  • Ingress Protection: IP65
  • ABS plastic recessed housing.
  • 3 Surface Covers Have Special Output Lighting Shape, Improve The Compatibility Of The Lighting, One Lamp Have Different Lighting Effects.

Technical Data

  • Luminaire Type-安裝方式 Tipo de luminaria

    Recessed Wall Light Type嵌入式燈具 Tipo de Recessed

  • Dimension-尺寸-Dimensión

    Cover Type A: Dia 100x D: 113mm Cut off: 95mm

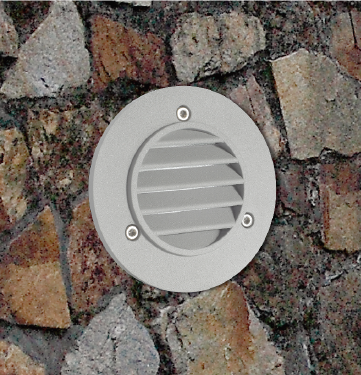

    Cover Type B: Dia 100x D: 116mm Cut off: 95mm

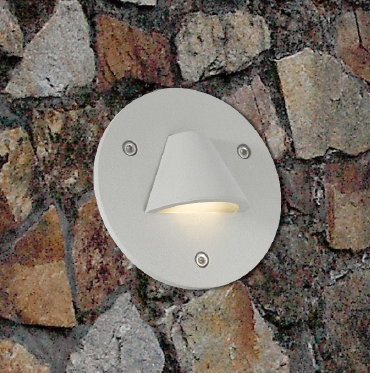

    Cover Type C: Dia 100x D: 113mm Cut off: 95mm

  • Input Voltage-輸入電壓-Voltaje de entrada

    AC220-240V 50/60HZ

  • Power Consumption Max-燈具功率

    Consumo de energía Max

    • Type A & Type C :    3W
    • Type B :                   3W      5W       7W
  • LED Driver Type

    LED驅動款式

    Tipo de controlador LED

    Integrated-type LED Driver--Refer to LED driver specification 請參閱LED驅動器規格

    Consulte la especificación de controlador de LED

    1. ON/OFF Control

  • Power Factor / 功率因數/Factor de potencia

    • PF:>0.5
    • PF: 0.9
  • Beam Angle光束角ángulo de haz

    Asymmetic

  • Light Source Brand-光源品牌-Fuente de luz de marca

    CITIZEN COB LED

  • Lumen Maintenance LM-80 Reported by TM-21@25°

    L70> 65,000 hrs

  • LED Life-LED壽命-La vida del LED

    Ambient temperature ta = 25 °C   >  200,000 h: L 80 B 50

    Ambient temperature ta =50 °C   >  150,000 h: L 80 B 50

  • Color Temperature -色溫

    Temperatura del color

    2700K/3000K / 4000K / 5000K

  • Color Rendering Index-顯色指數

    Índice de reproducción cromática

    > 80

  • MacAdam Ellipses Binning  麥克亞當橢圓分級

    Mac Adam binning elipse

    Standard Deviation Colour Matching < 3 SDCM標準偏差配色< 3 SDCM

    Coincidencia de color estándar Desviación < 3 SDCM

  • Luminaire Efficacy燈具效率

    La eficacia de la luminaria

    Cover Type A

    60 Lm/w(2700K & 3000K),       70 Lm/w(4000K),      80 Lm/w(5000K),

    Cover Type B &C

    30 Lm/w(2700K & 3000K),      40 Lm/w(4000K),    45Lm/w(5000K),

  • LED Source Luminous EfficacyLED光源光效

    Fuente luminosa LED Eficacia

    140 Lm/w(3000K),       150 Lm/w(4000K),    160 Lm/w(5000K),

  • Housing materials-外殼材料

    Materiales de la carcasa

    Die-cast aluminium with Tempered Glass

    壓鑄鋁和抗紫外線透明 PC罩

    Aluminio fundido a presión y vidrio templado mate

  • Housing Color外殼顏色color de la carcasa



    Polyester powders Coating: Sand White  RAL 9003 /  Sand Black  RAL 9005

    聚酯粉末塗料: 砂白RAL 9003 /  砂黑 RAL 9005

    Polvos de poliéster Revestimiento: Blanco Arena RAL 9003 / Negro Arena RAL 9005

  • Ingress Protection-防護等級

    Protección de ingreso

    IP65

  • Mech impact protection 機械衝擊保護

    Protección contra impactos mecánicos

    IK08

  • Operating Humidity -工作濕度

    Humedad de funcionamiento

    0~90%, non-condensing-不結霜

    sin condensación

  • Operating Temperature Range / 工作溫度範圍

    Rango de temperatura de funcion amiento

     -30 °C / +50 °C

  • Comply Testing Standard

    符合測試標準

    Cumplir el estándar de prueba

    LED Luminaries: LVD: IEC/EN 60598-1;EN / IEC/EN 60598-2-2;IEC62471;IEC/EN 62031; IEC/EN 62493 ; IEC/EN 62471 (Risk Group 1)

    • LED Driver: IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;

    • IEC/EN 61000-3-3;IEC/EN61574;EN 55015 ; IEC /EN 62384

  • Certification-認證-Certificación

Specification Code

Example Product Code:
WOYE-3W
WOYE-Q
-
Power Consumption

Power Consumption

  • 3W
    3W Type A or Type C
  • 3W
    3W Type B
  • 5W
    5W Type B
  • 7W
    7W Type B
