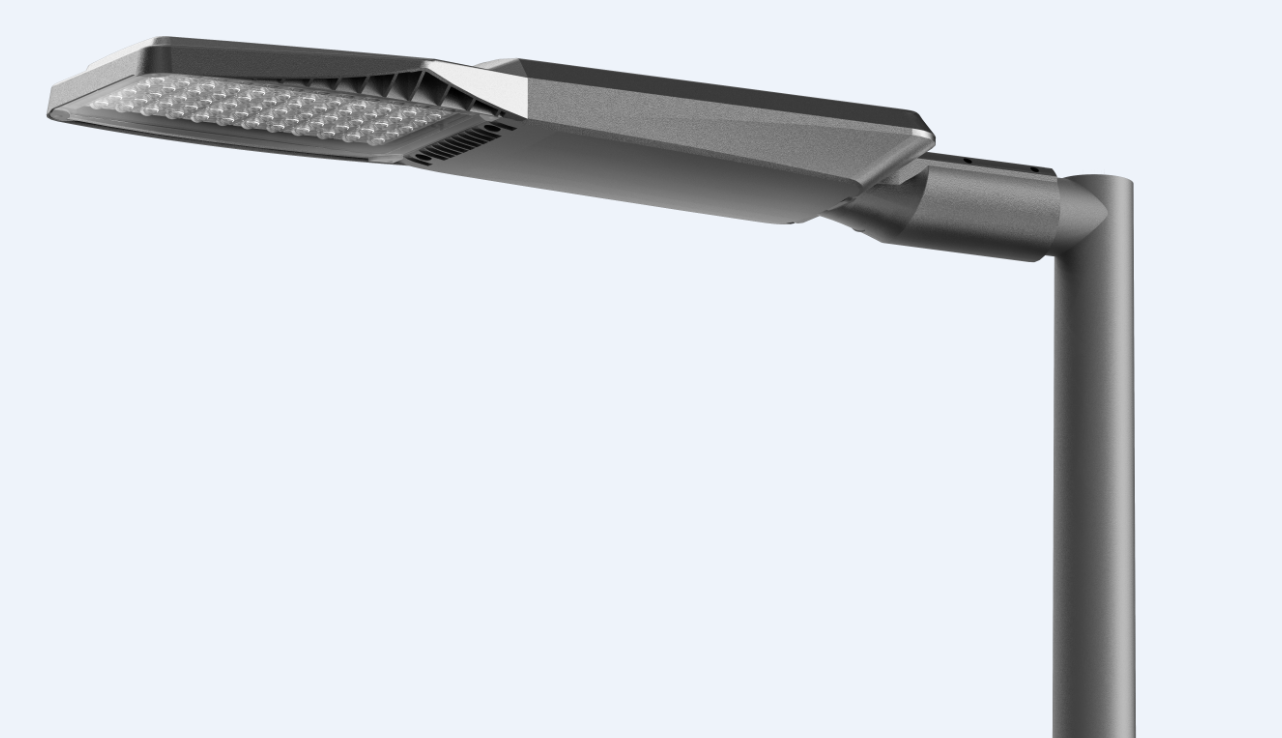

SMARE

20W-180W IP66

LED STREET LIGHTING

Die-casting aluminium housing, with IP66 enclosure protection level (IEC 60529) degree.
Mechanical strength : IK 08
With high transparent clear glass, 4mm tempered glass.
Tool free open driver compartment, internal electronic parts modular designed for easy maintenance.
Modular designed LED+PCB, 4 in 1 integrated optical lens, comply with ZHAGA standard.
It is able to be controlled by 1-10V,DALI,Zigbee dimming
Surface anti-ageing electrostatic spray processing,super resistance to corrosion
Rotated bracket, Gaskets in anti-aging rubber
Side entry installation, angle adjustable range: -15°-+15°

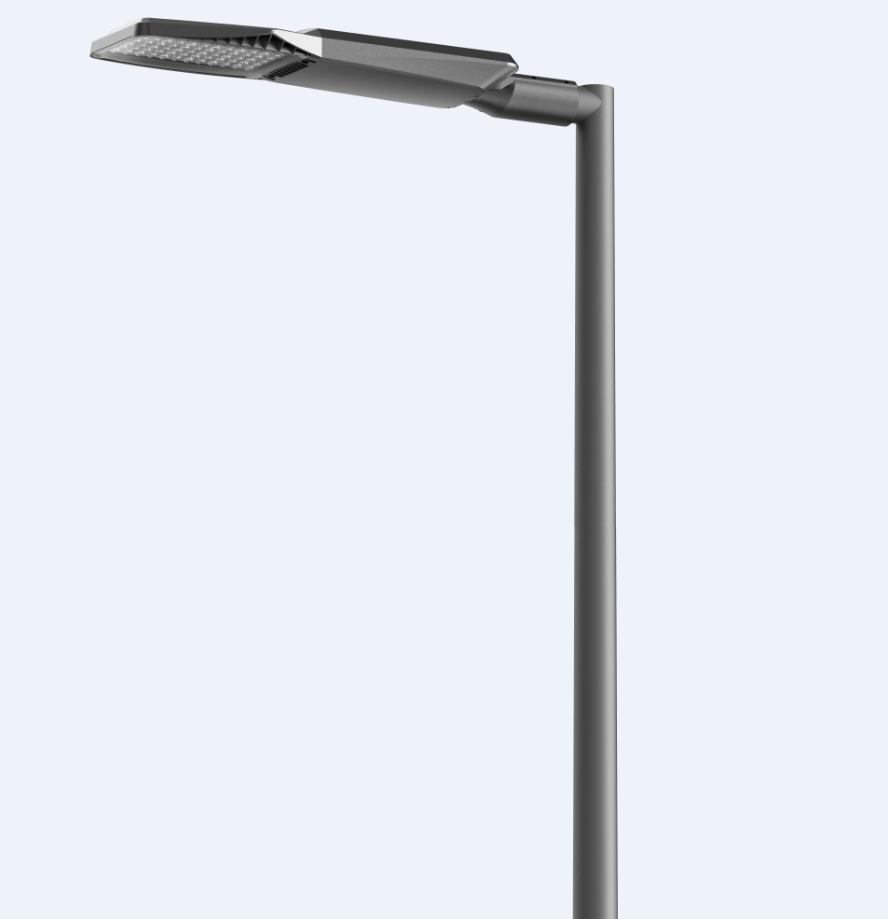

Top post installation, angle adjustable range: -10°-+15°.

Technical Data

Luminaire Type-安裝方式

Tipo de luminaria

Arm Mounting / Pole Mounting / Bracket Mounting-臂安裝/杆安裝/支架安裝

Brazo de montaje / montaje / poste de montaje del soporte
Power Consumption with LED Driver

LED燈具包括LED驅動電源功率

Consumo de energía con controlador de LED

L Type : 100W 120W 150W 180W

M Type: 60W 80W

S Type: 20W 30W 40W
Input Voltage / 輸入電壓 Voltaje de entrada

100-240 VAC / 100-277VAC 50-60Hz,
Control

控制

Control
- SW -ON/OFF
- 1-10V / DALI
- 5-Step Time ( programmable LED driver dimming rate in 5 time zone )
- NEMA photocell (3PIN) with SW- ON/OFF ( Pre Setting Lux level : Light ON: 6 lux ON , Light OFF: 50lux)
- NEMA photocell (5PIN) with 0-10V Dimming for auto adjustment in brightness
- NEMA photocell (5PIN) with Dali Dimming Control for auto adjustment in brightness
- Zigbee Wireless Control
Power Factor / 功率因數/Factor de potencia

PF>0.90
Total Harmonic Distortion/總諧波失/Distorsión armónica total

THD<15%
Protection Against Surgers/防護措施/

PROTECCIÓN CONTRA LAS PROMOCIONES:

20kV
Light Source Brand-光源品牌-Fuente de luz de marca

CREE U.S.A
Photobiological safety-IEC 62471 / of Luminaire

光生物安全檢驗(IEC/EN 62471) 结果:

Seguridad fotobiológica-IEC 62471

RG1 -Risk Group 1

1 類危險（低危）

RG1 - Grupo de riesgo 1
"Lumen Maintenance LM-80 Reported by ISTM &TM-21"

L70 > 164,000hrs
LED Life-LED壽命-La vida del LED

>60,000 hours
Color Temperature-色溫 Temperatura y color

2700K / 3000K / 4000K/ 5000K
Color Rendering Index-顯色指數

Índice de reproducción cromáca

>70 or >80
MacAdam Ellipses Binning 麥克亞當橢圓分級

Mac Adam binning elipse

Standard Deviation Colour Matching < 3 SDCM 標準偏差配色< 3 SDCM

Coincidencia de color estándar Desviación < 3 SDCM
Beam Angle-光束角-ángulo de haz

Type : II-M II-S III IV V
Luminaire Efficacy 燈具效率

La eficacia de la luminaria

140 m/w(2700K) @CRI >70 ; 130m/w(2700K) @CRI >80

140 lm/w(3000K) @CRI >70 ; 130m/w(3000K) @CRI >80

150 lm/w(4000K) @CRI >70 ; 140m/w(4000K) @CRI >80

160 lm/w(5000K) @CRI >70 ; 150m/w(5000K) @CRI >80
LED Source Luminous Efficacy LED光源光效

Fuente luminosa LED Eficacia

160 m/w(2700K) @CRI >70 ; 150m/w(2700K) @CRI >80

160 lm/w(3000K) @CRI >70 ; 150m/w(3000K) @CRI >80

170 lm/w(4000K) @CRI >70 ; 160m/w(4000K) @CRI >80

180 lm/w(5000K) @CRI >70 ; 170m/w(5000K) @CRI >80
Housing materials 外殼材料 Materiales de la carcasa

Die-cast aluminium and Tempered glass --壓鑄鋁和鋼化玻璃--Die fundición de aluminio y vidrio templado
Housing Color 外殼顏色

color de la carcasa

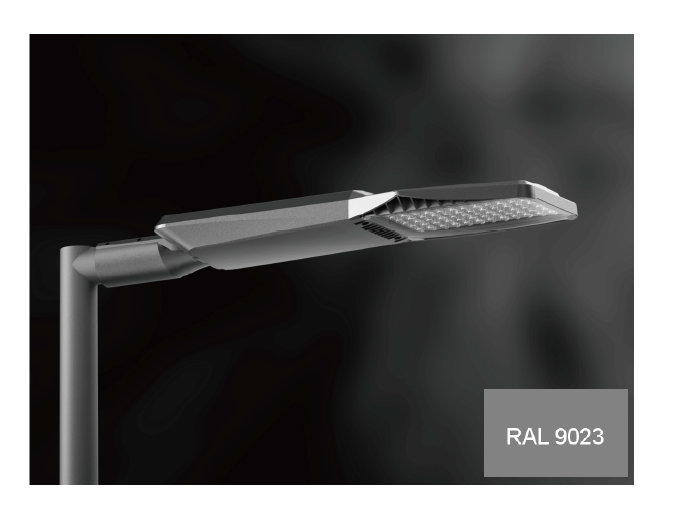

Surface anti-ultravilet pure polyester powder painting, RAL 9023 Pearl dark grey

表面抗紫外線純聚酯粉末噴漆，RAL 9023珠光深灰色

Pintura en polvo de poliéster puro anti-ultravioleta de superficie, RAL 9023 Gris oscuro perlado
Ingress Protection-防護等級 Protección de ingreso

IP66
Mech impact protection 機械衝擊保護

Protección contra impactos mecánicos

IK08
Operating Temperature Range / 工作溫度範圍

Rango de temperatura de funcion amiento

-30 °C / +50 °C / -22 °F / +122 °F
Storage Temperature 儲藏溫度

Temperatura de almacenamiento

-40 °C / +70 °C / -40 °F / +158 °F
Operating Humidity -工作濕度

Humedad de funcionamiento

0~90%, non-condensing-不結霜

sin condensación
Dimension (LxWxH)/尺寸/ Dimensión

Refer to Drawing 參考圖紙 Consulte el dibujo
Certificate Standard Complied

符合安規標準

estándar certificado de cumplimiento

LED Luminaries: LVD: IEC/EN 60598-1;EN / IEC/EN 60598-2-3;IEC62471;IEC/EN 62031; IEC/EN 62493 ;RoHS

LED Driver: IEC/EN 61347-1; IEC/EN 61347-2-13; IEC/EN 62384; IEC/EN 61000-3-2;

IEC/EN 61000-3-3;IEC/EN61574;EN 55015 ; IEC /EN 62384
